Bridge Erection Beam Launcher

En Bridge Erection Beam Launcher (også kendt som en Bridge Girder Launcher eller blot Beam Launcher) er et specialiseret konstruktionsudstyr, der bruges til montering og placering af præfabrikerede betonbrodragere eller -segmenter. Denne teknologi er almindeligt anvendt i konstruktionen af ​​høje motorveje, viadukter og broer. Formålet med Beam Launcher er at strømline og fremskynde processen med at konstruere brooverbygningen ved effektivt at placere præfabrikerede segmenter i deres udpegede positioner.







1. Struktur og design:

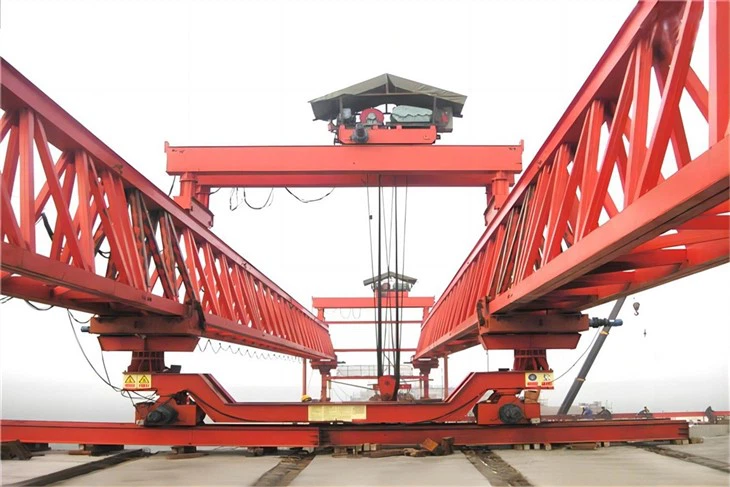

• Beam Launcher er en stor, specialiseret portalkonstruktion designet til at spænde over mellemrummet mellem bropiller eller abutments.
• Den består af en hoveddrager eller spærkonstruktion, understøttet af portalben på hver side af brospændet.
• Affyringsrampen er udstyret med en bevægelig vogn, der kører langs hoveddrageren.

2. Håndtering af præfabrikerede segmenter:

• Ladekasteren er udstyret med en løftemekanisme, ofte i form af hejseværk eller kraner, til at opsamle og transportere færdigstøbte brosegmenter fra støbegården til byggepladsen.

3. Segmentplacering:

• Affyringsrampen er i stand til præcist at placere de præfabrikerede segmenter i deres udpegede positioner på brostøtterne.
• Segmenterne løftes typisk, transporteres til installationsstedet og sænkes derefter på plads med høj nøjagtighed.

4.Alsidighed:

• Bridge Erection Beam Launchers er designet til at håndtere en række forskellige brokonfigurationer, herunder lige spænd, buede sektioner og gradvise hældninger eller fald.

De kan tilpasses til forskellige brobredder og belastningskapaciteter.

5. Sikkerhedsfunktioner:

• Sikkerhed er en altafgørende bekymring, og Beam Launchers er udstyret med forskellige sikkerhedsfunktioner såsom overbelastningsbeskyttelse, nødbremsesystemer og fejlsikre mekanismer.

6. Effektivitet og hastighed:

• Beam Launchers fremskynder brokonstruktionsprocessen betydeligt, hvilket reducerer den tid, der kræves til at samle overbygningen sammenlignet med traditionelle metoder.

7. Omkostningseffektivitet:

• Selvom den første investering i en Beam Launcher kan være betydelig, kan de samlede omkostninger ved brokonstruktion reduceres på grund af hurtigere byggetider og arbejdsbesparelser.

8. Kontrolsystemer:

• Avancerede kontrolsystemer, ofte computeriserede, er integreret i Beam Launcher for at lette præcis positionering og bevægelseskontrol.

9. Miljøhensyn:

• Nogle modeller kan indeholde funktioner, der har til formål at minimere miljøpåvirkningen, såsom reducerede støjniveauer og energieffektive komponenter.

10.Vedligeholdelse og pålidelighed:

• Regelmæssig vedligeholdelse er afgørende for at sikre pålidelig og sikker drift af Beam Launcher i løbet af dens driftslevetid.







En Bridge Erection Beam Launcher er et komplekst stykke maskineri sammensat af forskellige dele og komponenter, der arbejder sammen for effektivt at løfte, transportere og placere præfabrikerede brosegmenter under konstruktionen. Det specifikke design kan variere mellem producenter, men her er nogle almindelige dele og komponenter, du typisk vil finde i en Bridge Erection Beam Launcher:



• Hovedbjælke eller truss: Det vigtigste strukturelle element, der spænder over mellemrummet mellem bropiller eller abutments. Det giver støtte til hele apparatet.
• Portalben: Disse er lodrette støttestrukturer fastgjort til hoveddrageren, hvilket giver stabilitet og fordeler belastningen til jorden.
• Vogn: Vognen er en bevægelig platform, der kører langs hoveddrageren. Den bærer løfteudstyret og er ansvarlig for den præcise placering af de præfabrikerede segmenter.
• Løftemekanisme: Dette omfatter hejseværker, kraner eller andre løfteanordninger, der opsamler og transporterer præfabrikerede brosegmenter fra støbepladsen til byggepladsen.
• Trolleysystem: Trolleysystemet er en del af vognen og giver mulighed for vandret bevægelse langs hoveddrageren. Det er vigtigt for at placere løftemekanismen nøjagtigt.
• Segmentholdeanordninger: Klemmer, gribere eller andre enheder til sikkert at holde og frigøre de præfabrikerede brosegmenter under løftning og placering.
• Vejledningssystemer: Systemer, der hjælper med præcis justering og positionering af løfteraketten, der sikrer, at de præfabrikerede segmenter placeres nøjagtigt.
• Kontrolkabine: En kabine eller kontrolrum, hvor operatøren overvåger og styrer betjeningen af ​​Beam Launcher. Den indeholder de nødvendige kontrolpaneler, displays og kommunikationsudstyr.
• Power System: Beam Launcher drives af et elektrisk eller hydraulisk system. Dette inkluderer motorer, pumper og andre komponenter til at drive løfterakettens bevægelse.
• Sikkerhedsfunktioner: Overbelastningsbeskyttelsesmekanismer, nødbremsesystemer og andre sikkerhedsfunktioner for at sikre sikkerheden for personale og udstyr under drift.
• Kontrolsystem: Computerstyrede kontrolsystemer, der giver operatøren mulighed for at styre og koordinere bevægelserne af Beam Launcher, herunder løft, transport og placering af præfabrikerede segmenter.













Brugen af ​​en Bridge Erection Beam Launcher giver flere fordele ved konstruktion af broer, viadukter og høje motorveje. Disse fordele bidrager til øget effektivitet, sikkerhed og omkostningseffektivitet i den samlede byggeproces. Her er nogle vigtige fordele:



• Hastighed og effektivitet: Beam Launchers accelererer brokonstruktionsprocessen betydeligt ved at tillade samtidig placering af flere præfabrikerede segmenter. Dette resulterer i hurtigere projektafslutning sammenlignet med traditionelle byggemetoder.
• Reduceret konstruktionstid: Evnen til at løfte og placere præfabrikerede brosegmenter med præcision reducerer den tid, der kræves til montering, minimerer trafikforstyrrelser og forbedrer overordnede projekttidslinjer.
• Øget sikkerhed: Beam Launchers øger sikkerheden ved at minimere behovet for personale til at arbejde i højder eller tæt på tunge løft. Automatiserede og computeriserede kontrolsystemer bidrager yderligere til sikre og kontrollerede byggeprocesser.
• Præcision og nøjagtighed: Beam Launchers er udstyret med avancerede kontrolsystemer, der sikrer præcis positionering og justering af præfabrikerede segmenter, hvilket fører til forbedret nøjagtighed i konstruktionen af ​​brooverbygningen.
• Alsidighed: Disse maskiner kan tilpasses forskellige brokonfigurationer, herunder lige spændvidder, kurver og gradvise hældninger eller fald. De kan tilpasses til at rumme forskellige brobredder og belastningskapaciteter.
• Omkostningsbesparelser: Selvom den første investering i en Beam Launcher er betydelig, kan de samlede omkostninger ved brokonstruktion reduceres på grund af hurtigere konstruktionstider, lavere arbejdskrav og øget effektivitet i brugen af ​​materialer.
• Minimeret miljøpåvirkning: Nogle Beam Launchers er designet med funktioner til at minimere miljøpåvirkningen, såsom reducerede støjniveauer og energieffektive komponenter.
• Konsistent kvalitet: Det kontrollerede miljø af præfabrikerede segmentproduktion sikrer ensartet kvalitet, og brugen af ​​en Beam Launcher hjælper med at opretholde denne kvalitet under montageprocessen.
• Tilpasning til udfordrende steder: Beam Launchers kan anvendes i forskellige terræner og udfordrende byggepladser, hvilket giver fleksibilitet i deres anvendelse.
• Optimeret ressourceudnyttelse: Beam Launchers kontrollerede og automatiserede karakter hjælper med at optimere brugen af ​​byggematerialer, reducere spild og øge ressourceeffektiviteten.









Bridge Erection Beam Launchers finder anvendelse i forskellige byggeprojekter, der involverer montering af brooverbygninger. Disse specialiserede maskiner er særligt velegnede til projekter, hvor præfabrikerede betonsegmenter bruges til at konstruere brospændene.



• Forhøjede motorveje: Beam Launchers bruges ofte til konstruktion af forhøjede motorveje, hvor samling af præfabrikerede segmenter er påkrævet for at skabe forhøjede vejbaner.
• Brobygning: Den primære anvendelse er i konstruktionen af ​​broer, hvor løfteraketten bruges til at løfte, transportere og placere præfabrikerede brosegmenter for at danne brooverbygningen.
• Viadukter: Viadukter, som er lange forhøjede strukturer, der ofte består af en række spænd, drager fordel af brugen af ​​Beam Launchers til effektiv placering af præfabrikerede segmenter.
• Overkørsler og overflyvninger: Beam Launchers anvendes til konstruktion af overkørsler og overkørsler, især i byområder, hvor høje veje er nødvendige for at navigere gennem vejkryds eller overbelastede områder.
• Jernbaneoverkørsler: I jernbanekonstruktion kan Beam Launchers bruges til at samle overkørsler og broer, hvilket muliggør effektiv og hurtig installation af præfabrikerede segmenter.
• Udvekslinger: Konstruktion af komplekse udvekslinger, der involverer skabelsen af ​​forhøjede strukturer, kan drage fordel af den hastighed og præcision, der tilbydes af Beam Launchers.
• Hurtig broudskiftning: Beam Launchers kan bruges i hurtige broudskiftningsprojekter, hvor målet er at minimere nedetiden på eksisterende transportruter ved hurtigt at installere præfabrikerede segmenter.
• Buede broer: Beam Launchers kan tilpasses til forskellige brokonfigurationer, herunder buede broer, hvilket gør dem velegnede til projekter med ikke-standard geometrier.
• Langspændende broer: Til konstruktion af lange spændbroer, hvor spændene kan være særligt store, giver Beam Launchers en omkostningseffektiv og effektiv metode til montering.
• Nødreparationer: I tilfælde, hvor en bro eller viadukt kræver nødreparationer eller udskiftninger, kan Beam Launchers fremskynde processen, hvilket reducerer indvirkningen på transportnetværk.
• Byinfrastrukturprojekter: I tæt befolkede byområder, hvor pladsbegrænsninger og behovet for minimal forstyrrelse af trafikken er kritisk, tilbyder Beam Launchers en effektiv løsning til brokonstruktion.







Produktionsproceduren for en Bridge Erection Beam Launcher involverer flere trin, fra design og fremstilling til montering og test. Mens de specifikke trin kan variere baseret på producenten og typen af ​​løfteraket, der produceres, er her en generel oversigt over produktionsproceduren:



• Design og Engineering: Processen begynder med design- og ingeniørfasen. Ingeniører opretter detaljerede planer og specifikationer for Bridge Erection Beam Launcher baseret på projektkrav, belastningskapacitet og andre faktorer.
• Materialevalg: Når designet er færdigt, vælges passende materialer baseret på faktorer som styrke, holdbarhed og vægt. Fælles materialer omfatter højstyrkestål til hovedstrukturen og komponenterne.
• Fremstilling af komponenter: Fremstilling involverer skæring, formning og formning af de forskellige komponenter i Beam Launcher i henhold til designspecifikationerne. Dette inkluderer hoveddrageren, portalbenene, vognen, løftemekanismerne og andre strukturelle elementer.
• Svejsning og montage: Komponenter er svejset sammen for at skabe hovedstrukturen i Beam Launcher. Præcisionssvejsning er afgørende for at sikre løfterakettens strukturelle integritet og stabilitet.
• Overfladebehandling: Den samlede struktur gennemgår overfladebehandlingsprocesser, såsom sandblæsning og maling, for at beskytte mod korrosion og sikre en holdbar finish.
• Installation af løftemekanismer: Løftemekanismerne, som kan omfatte hejseværker, kraner eller andre enheder, er installeret på vognen. Disse mekanismer er afgørende for løft og transport af præfabrikerede brosegmenter.
• Integration af kontrolsystemer: Computeriserede kontrolsystemer er integreret i Beam Launcher for at lette præcis positionering, bevægelseskontrol og automatisering. Dette omfatter installation af sensorer, aktuatorer og et kontrolpanel i førerkabinen.
• Test og kvalitetskontrol: Den samlede Beam Launcher gennemgår strenge tests for at sikre, at alle komponenter fungerer som designet. Dette omfatter belastningstest, bevægelsestest og kontrol af sikkerhedsfunktioner. Kvalitetskontrolforanstaltninger er implementeret for at opfylde industristandarder og regler.
• Afsluttende forsamling: Affyringsrampen er fuldt samlet, og eventuelle yderligere komponenter, såsom kontravægte, miljøkontrol og sikkerhedsfunktioner, tilføjes.
• Dokumentation og overholdelse: Der udarbejdes dokumentation, herunder brugermanualer, sikkerhedsvejledninger og overensstemmelsescertifikater. Beam Launcher skal overholde relevante sikkerheds- og regulatoriske standarder.
• Transport og installation: Hvis Beam Launcher er designet til at kunne transporteres, er den klargjort til transport til byggepladsen. På stedet er løfteraketten installeret og klargjort til drift.







Henan Mine Crane Co., Ltd har implementeret en smart udstyrsstyringsplatform og indsat 310 sæt håndterings- og svejserobotter. Når initiativet er opfyldt, vil det samlede antal sæt overstige 500, hvilket opnår en netværksfrekvens på 95 %. I øjeblikket er 32 svejselinjer i drift, med planer om at installere yderligere 50. Den samlede automatiseringsrate for hele produktlinjen er allerede nået op på 85%.
