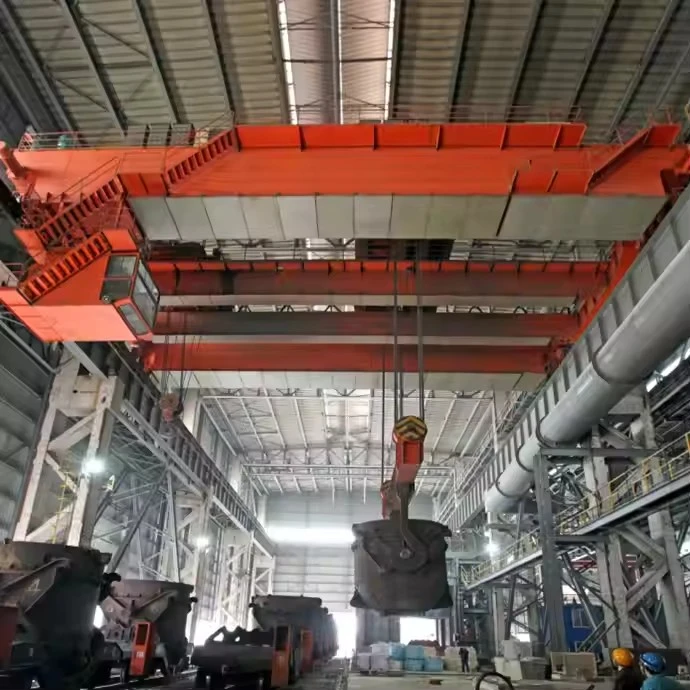

Qb Eksplosionssikker- dobbeltbjælke overheadkran

Nøglekarakteristika og designfilosofi

Grundprincippet erforebyggelse af antændelse. Dette opnås ved at modificere eller omslutte alle komponenter, der potentielt kan generere en gnist, lysbue eller farlig overfladetemperatur.

Dobbeltdrager design:Giver den strukturelle styrke, der er nødvendig for tunge kapaciteter og plads til at rumme beskyttede komponenter.

Eksplosionssikker-konstruktion:Hver elektrisk og mekanisk komponent er specifikt designet eller modificeret til at opfylde strenge eksplosionssikre-standarder.

Rangering af farlige steder:Disse kraner er bygget til at overholde internationale standarder for specifikke farlige (klassificerede) steder, såsom:

Klasse I, Division 1 & 2:Miljøer med brændbare gasser eller dampe (f.eks. petrokemiske anlæg, raffinaderier).

Klasse II, Division 1 & 2:Miljøer med brændbart støv (f.eks. kornelevatorer, melmøller, kulhåndtering).

Klasse III, Division 1 & 2:Miljøer med antændelige fibre eller flyvende (f.eks. tekstilfabrikker, træbutikker).



Kernekomponenter: leje, gearkasse, motor, pumpe

Oprindelsessted: Henan, Kina

Garanti: 1 år

Vægt (KG):2000 kg

Video udgående-inspektion: Leveres

Maskintestrapport: Leveres

Design: Dobbeltstråle

Effektivitet: høj effektivitet

Driftshastighed: Højhastighedsdrift

Stabilitet: Anti-svingfunktion

Farve: Valgfri

Strømkilde: 110V/220V/230V/380V/440V, tilpasset

Spændvidde: 7,5-31,5m

Dette er en højt specialiseret kran, hvor hver enkelt komponent er designet, modificeret eller lukket med ét primært mål: at forhindre antændelse i miljøer, hvor brændbare gasser, dampe, støv eller fibre er til stede.

Komponenterne kan kategoriseres efter deres kritiske eksplosionssikre-modifikationer:



1. Strukturelle og mekaniske komponenter (ikke-gnistdannelsesændringer)

Disse komponenter er modificeret for at forhindre mekaniske gnister forårsaget af friktion eller stød.

Hoveddragere (2):Standard dobbelte kassedragere. Selvom det ikke er en direkte antændelsesrisiko, giver de den robuste ramme, der understøtter alle beskyttede komponenter.

Krog og krogblok:Fremstillet af ikke-gnistgivende metaller som bronze, berylliumkobber eller aluminium-bronzelegeringer. Dette forhindrer gnister, hvis krogen ved et uheld rammer en anden metalgenstand.



Hjul (Trolley & Bridge Travel):

Mulighed 1:Hjul medikke-gnistgivende fælge(f.eks. bronzefælge) presset på et stålnav.

Mulighed 2:Hele hjul lavet af ikke-gnistgivende materialer.

Bremsesystemer:

Bremseskiver/tromler:Fremstillet afikke-gnistgivende legeringer.

Bremseklodser/-sko:Fremstillet af specialiserede,-friktionsfri materialer.

Skinner og bane:Kranen kører på standard stålskinner. Gnistforebyggelsen varetages af kranens hjul, ikke den faste bane.

Anti-statisk ståltråd:Hejsewiren er ofte behandlet eller designet tilsprede statisk elektricitetog forhindre dens opbygning-, hvilket kunne skabe en gnist.

2. Elektriske komponenter (eksplosionssikre-indkapslinger og certificerede enheder)

Dette er kernen i QB kranens design. Enhver elektrisk enhed er isoleret fra den farlige atmosfære.

Eksplosionssikre-indkapslinger:

Bolig:Alle elektriske komponenter er anbragt i-heavy duty, støbtrustfrit stål eller aluminiumslegeringindhegninger.

Flammestidesign:Disse kabinetter har præcist bearbejdede flanger. Hvis der opstår en eksplosionindenforboksen, afkøles flammerne, når de slipper ud gennem de smalle sprækker (flammeveje), hvilket forhindrer dem i at antænde den ydre atmosfære.

Komponenter indeni:Disse indhegninger huserkontrolpanel, kontaktorer, overbelastningsrelæer, transformere og klemrækker.



Certificerede motorer (hejs, trolley, bro):

Konstruktion:Motorer er specielt designet med forstærkede huse til at indeholde en intern eksplosion.

Temperaturklassificering (T-kode):Motorer er certificeret til at have en maksimal overfladetemperatur, der ikke vil antænde de specifikke gasser eller støv i driftsmiljøet (f.eks. T4-klassificering for en maksimal overfladetemperatur på 135 grader).

Ikke-gnistgivende køleventilatorer:Ventilatorblade er lavet af ikke-gnistgivende materialer.

Eksplosions-sikker festonsystem/lederstænger:

Strømforsyningssystemet langs landingsbanen er fuldstændigt indesluttet i et beskyttende hus for at forhindre gnister fra glidende kontakter eller kabelbevægelser.

Eksplosionssikre-grænseafbrydere og sensorer:

Alle positionssensorer (for hejsegrænse, slut-af-rejse) er anbragt i deres egne certificerede, forseglede kabinetter.

3. Kontrol- og operatørgrænsefladekomponenter

Eksplosionssikker-pendant kontrolstation:

Trykknap-vedhænget er en tung, forseglet støbt kasse med et tykt glas- eller polycarbonatvindue. Knapperne er robuste og designet til at forhindre lysbuer indvendigt.

Certificeret radiofjernbetjeningssystem:

Den håndholdte sender skal være egensikker eller eksplosionssikker-certificeret til den specifikke klassificering af farlige områder.

Modtagerenheden på kranen er anbragt i et eksplosionssikkert- kabinet.

Førerkabine (hvis brugt):Selve kabinen ville blive renset med ren luft for at skabe en sikker zone med positivt tryk, der forhindrer farlig atmosfære i at trænge ind.

4. Sikkerheds- og beskyttelsessystemer

Jording/jordingssystem:

Der er installeret et omhyggeligt jordingssystem med lav-modstand for hele kranstrukturen. Dette er afgørende for sikkert at sprede eventuel opbygning af statisk elektricitet- og forhindre statiske gnister.

Specialiseret maling:

Hele kranen er belagt medanti-statisk malingfor at forhindre opbygning af-statisk ladning på malede overflader. Den er også meget korrosions-bestandig til at modstå barske miljøer.

Overbelastningsbegrænser:Denne kritiske sikkerhedsenhed er også anbragt i et eksplosionssikkert- kabinet.

Skitse

Vigtigste tekniske





Fordele ved QB eksplosionssikret-dobbeltbjælke overheadkran

Fordelene er overvejende centreret om risikoreduktion, sikkerhed og operationel integritet i de mest udfordrende industrielle omgivelser.

1. Ultimativ sikkerhed og fareforebyggelse

Eliminering af antændelseskilder:Dette er den centrale fordel. Hver komponent er designet til at forhindre gnister, buer og varme overflader, der kan antænde brændbare stoffer, og beskytte personale, infrastruktur og miljøet mod katastrofale hændelser.

Omfattende beskyttelse:Sikkerhed er ikke en tilføjelse-, men er indbygget i hele designet, fra ikke-gnistgivende mekaniske dele til forseglede elektriske systemer.

2. Overholdelse af lovgivning og risikobegrænsning

Opfylder strenge standarder:Den er designet og certificeret til at overholde strenge internationale standarder for farlige steder (f.eks. ATEX i Europa, NEC/NEMA i Nordamerika, IECEx globalt). Dette giver virksomheder mulighed for at operere lovligt i disse industrier med høj-risiko.

Reducerer ansvar:Brug af certificeret udstyr reducerer virksomhedens juridiske og økonomiske ansvar væsentligt i tilfælde af en hændelse.

3. Uafbrudte operationer i kritiske processer

Aktiverer produktion:Mange processer i kemiske, farmaceutiske eller malingsanlæg kan ikke fungere uden overheadløft. QB-kranen gør det sikkert at fortsætte disse operationer uden nedlukninger påbudt af usikkert udstyr.

Høj pålidelighed:Komponenterne, der bruges i eksplosionssikre-designs, er i sagens natur mere robuste, holdbare og tilbyder ofte højere indtrængningsbeskyttelse (IP-klassificeringer) mod støv og fugt, hvilket fører til større oppetid og reduceret fejlfrekvens.

4. Langsigtet-omkostningseffektivitet

Forhindrer katastrofalt tab:Omkostningerne ved en enkelt eksplosion dværger den højere initiale investering i en eksplosionssikker-kran. Det er en proaktiv investering i aktivbeskyttelse.

Holdbarhed:Disse kraner er bygget med-korrosionsbestandige materialer og overlegne komponenter og har en lang levetid, selv i barske, korrosive miljøer, der er almindelige inden for kemisk behandling.

5. Miljøbeskyttelse

Forhindrer frigivelse af giftige eller brandbare materialer til miljøet, som kan være et resultat af en antændelseshændelse.



Anvendelser af QB eksplosionssikret-dobbeltbjælke overheadkran

Denne kran er obligatorisk i enhver industri, hvor der er eksplosive atmosfærer, klassificeret som Klasse I (gasser/dampe), Klasse II (støv) eller Klasse III (fibre).

1. Olie- og gas- og petrokemiske industrier

Use Case: Raffinaderier, offshore platforme, ogpetrokemiske anlæg. Håndtering af udstyr, rør og beholdere i områder, hvor brændbare gasser og dampe som metan, propan, benzen eller brint er til stede.

2. Kemisk og farmaceutisk fremstilling

Use Case:Forarbejdningsanlæg hvorbrændbare opløsningsmidler(f.eks. alkohol, ether, acetone) anvendes, eller hvorbrændbare kemiske pulvereblandes, behandles eller håndteres.

3. Fremstilling af maling og belægninger

Use Case:Faciliteter, der producerer maling, blæk eller klæbemiddel. Disse miljøer er mættede medbrændbare opløsningsmiddeldampefra blandings-, påfyldnings- og rengøringsprocesser.

4. Korn og fødevareforarbejdning

Use Case: Korn elevatorer, melmøller, sukker siloer, ogkrydderiforarbejdningsanlæg. Det luftbårne støv fra disse materialer er meget brændbart og kan danne eksplosive atmosfærer.

5. Spildevandsbehandling og biogasanlæg

Use Case:Områder hvormetan (CH4)ogsvovlbrinte (H2S)gasser produceres og kan akkumulere, hvilket skaber en betydelig eksplosionsrisiko.

6. Luftfart og militær

Use Case: Tankningsområder, hangarerog håndtering af faciliteterraketdrivmidlereller andre flygtige stoffer.

7. Plast og træbearbejdning

Use Case:Faciliteter hvorplast pulvereellertræstøvskabe et brændbart støvmiljø.



Fremstillingsprocessen for enQDY metallurgisk støbebrokraninvolverer streng kvalitetskontrol og specialiseret teknik for at sikre holdbarhed, varmebestandighed og sikkerhed. Nedenfor er en trin-for-inddeling af produktionsproceduren:

1. Design & Engineering

Belastnings- og miljøanalyse– Beregninger forløftekapacitet (5–500+ tons)spændvidde og varmebestandighed.

CAD/3D modellering– Strukturelt design, stresssimuleringer (FEA) og overholdelse afISO-, FEM- eller GB-standarder.

Tilpasning– Valgfrie funktioner (eksplosions-sikring, isolerede hejseværker, automatisering) er integreret.



2. Materialevalg & Forberedelse

Hoveddragere og endevogne– Høj-styrkestål (Q345B, Q460C) eller varme-bestandigt legeret stål.

Wire og kroge– Specieltvarme-behandlet legeret stål(til håndtering af smeltet metal).

Elektriske komponenter– Høj-temperatur-kabler, motorer og isoleringsmaterialer.



3. Fremstilling af nøglekomponenter

A. Brobjælkekonstruktion

Skæring & svejsning– CNC plasma/laserskæring for præcision;nedsænket buesvejsning (SAW)til led med høj-styrke.

Varmebehandling– Spændings-aflastende udglødning for at forhindre deformation.

Bearbejdning– Boring, fræsning og overfladeslibning for nøjagtig montering.

B. Hejse- og trolleysamling

Hejsetromle & gearkasse– Bearbejdet til jævn drift; testet under1,25x nominel belastning.

Varmebestandige-bremser– Dobbelt-skive- eller elektromagnetiske bremser for fejl-sikker fastholdelse.

Øskekrog & sikkerhedslås– Smedet og ultralydstestet for revner.

C. End Trucks & Runway System

Hjul- og skinnebearbejdning– Hærdede stålhjul for lang levetid.

Drivmotorer og reduktionsgear– Udstyret medanti-skridningsmekanismertil tunge belastninger.



4. Integration af el- og kontrolsystem

Feston/Conductor Bar System– Til strømforsyning langs banen.

Variable Frequency Drives (VFD'er)– For jævn hastighedskontrol og energieffektivitet.

Sikkerhedskredsløb– Overbelastningssensorer, endestop og nødstop.

Operatørstyringer– Vedhæng, kabine ellerfjerntliggende/automatiserede systemer.



5. Overfladebehandling og korrosionsbeskyttelse

Sandblæsning (SA 2.5 Grade)– Fjerner rust og forbedrer malingens vedhæftning.

Høj-maling/belægning– Zink-rig primer + varme-bestandig topcoat (op til800 grader).

Kritisk komponent isolering– Keramiske fibre eller ildfaste belægninger på kroge og reb.



6. Montering og test

A. Før-monteringstjek

Dimensionel inspektion af dragere, trolley og endevogne.

Opretning af baneskinner og kranspor.

B. Belastningstest (i henhold til ISO 4310 / GB-standarder)

Ingen-belastningstest– Kontrollerer motor-, bremse- og kørefunktioner.

Statisk belastningstest – 1,25x nominel kapaciteti 10+ minutter.

Dynamisk belastningstest – 1,1x nominel kapacitetmed gentagne bevægelser.

Nødbremsetest– Bekræfter fejlsikre-mekanismer.

C. Varmemodstandsvalidering (for støbekraner)

Simuleret høj-temperatureksponering (hvis påkrævet).



7. Emballage & Levering

Demontering (hvis nødvendigt)– For store kraner sendes komponenter separat.

Anti-korrosionsemballage– VCI-film eller tørremiddel til oversøisk transport.

Dokumentation– Manualer, testrapporter og certificeringer (CE, ISO, GOST osv.).



8. Installation og idriftsættelse (på-stedet)

Banejustering og genmontering af kran.

Afsluttende belastningstest og operatørtræning.

Værkstedsvisning:

Virksomheden har installeret en intelligent udstyrsstyringsplatform og har installeret 310 sæt (sæt) håndterings- og svejserobotter. Efter færdiggørelsen af ​​planen vil der være mere end 500 sæt (sæt), og udstyrsnetværkshastigheden vil nå 95 %. 32 svejselinjer er taget i brug, 50 er planlagt installeret, og automatiseringshastigheden for hele produktlinjen har nået 85 %.
