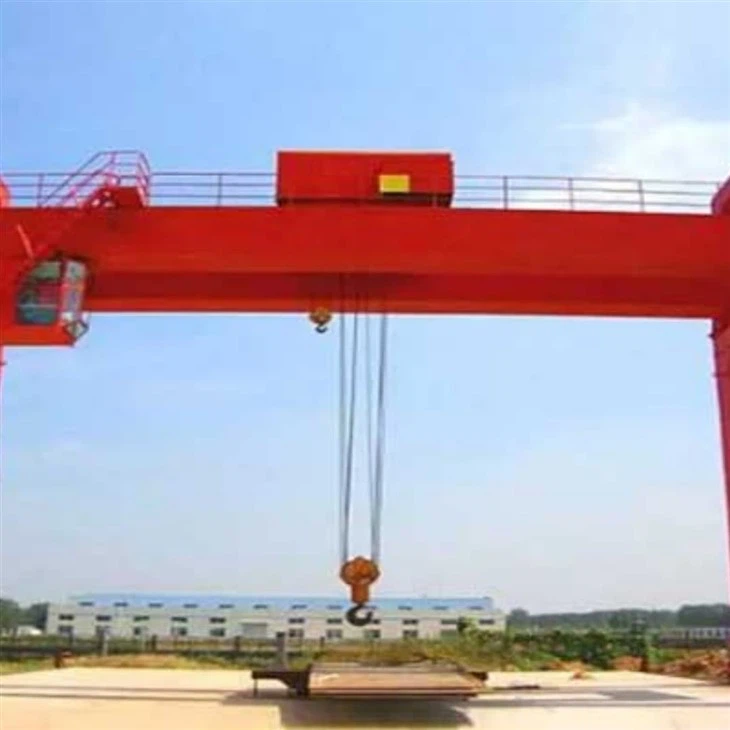

Marmor Gantry Crane



Introduktion til marmorhulekran

A Marmor Gantry Craneer et specialiseret løftesystem designet til håndtering og transportmarmor, granit og andre stenpladeri stenbrud, fabrikker og lagre. Disse kraner tilbyderhøj stabilitet, præcision og effektivitetgør dem vigtige for stenforarbejdningsindustrier.

---

Nøglefunktioner:

✔ Kraftigt design:Bygget til at håndtere vægten af ​​marmorplader sikkert.
✔ Høj løftekapacitet:Spænder fra5t til 100 tafhængigt af krav.
✔ Tilpasselig span & højde:Designet til at passe til forskellige stenforarbejdningsfaciliteter.
✔ Glat og præcis håndtering:Sikrer, at plader flyttes uden skader.
✔ Holdbare materialer:Korrosionsbestandig stålstruktur til langvarig drift.
✔ Avancerede sikkerhedsfunktioner:Inkluderer grænseafbrydere, overbelastningsbeskyttelse og anti-sway-systemer.

---

Typer af marmorhulskraner:

Enkelt bjælkehulekran-Velegnet til lettere belastninger og småskala operationer.

Dobbelt bjælkehulekran-Mere robust og ideel til kraftigt stenløftning.

Semi-gantry kran- den ene side understøttet af benene, den anden fast på en væg for rumffektivitet.

Gummi-Tired Gantry (RTG) kran- Mobil og fleksibel, velegnet til udendørs værfter.

Jernbanemonteret gantry (RMG) kran- bevæger sig på faste spor for præcision og stabilitet.

---

Ansøgninger:

✅ Marmor & granitbrud- Uddrag og transport af stenblokke.
✅ Stenbehandlingsfabrikker- Flytning af plader til skæring og polering.
✅ Warehouses & Storage Yards- Organisering og stabling af færdige stenprodukter.
✅ Byggepladser- At løfte tunge stenkomponenter til arkitektoniske projekter.

---

Fordelene ved en marmorhunkran:

🔹 Sikker håndtering- forhindrer brud på plade og arbejdstagerskade.
🔹 Øget effektivitet- Reducerer manuel arbejdskraft og fremskynder operationer.
🔹 Omkostningseffektiv- Minimerer materielt affald og forbedrer produktiviteten.
🔹 Tilpasbare indstillinger- Designet til at passe til specifikke løft- og rumbehov.

Vil du have tekniske specifikationer eller anbefalinger til dit projekt?



Kernekomponenter plc, motor, leje, gearkasse, motor, trykbeholder, gear, pumpe

Oprindelsessted Henan, Kina

Garanti 1 år

Vægt (kg) 30000 kg

Application Precast Yard, byggeplads, lager osv.

Produktnavn 40 ton Straddle Carrier Rubber Træt enkelt bjælke -gantry kraner

Kranype A -type, enkelt bjælke, dobbelt bjælke -straddle -bærer

Løftningsmekanisme Kundebehov

Kontrolmetode Kabinkontrol+fjernbetjening

Løftekapacitet 5 ~ 1200 ton

Flere styretilstande går lige, tværgående rejse, karruselstyring osv.

Installer on-site og online

Motor berømt brand

Arbejdstjeneste A3 ~ A5





Hovedstruktur

Bro\/bjælke:Den vandrette bjælke, der understøtter hejse og vogn. Det kan væreenkelt bjælkeellerDobbelt bjælkeafhængigt af belastningskapaciteten.

Ben (understøtter):Lodrette stålstrukturer, der giver stabilitet og forbinder til jorden eller hjulene.

Slutvogne:Forbinder benene til broen og huser drevsystemet til kranbevægelse.

Løftemekanisme

Elektrisk heist eller vinsj:Enheden, der er ansvarlig for at løfte og sænke marmorplader sikkert.

Trolley System:Bevæger hejsen vandret langs bjælken for præcis belastningspositionering.

Wire Rope\/Chain:Bruges til at løfte belastninger, designet til tunge operationer.

Hook & spreder stråle:DekrogLifter generelle belastninger, mens ensprederbjælke med sugekopper eller klemmerbruges ofte til sikker håndtering af marmorplade.

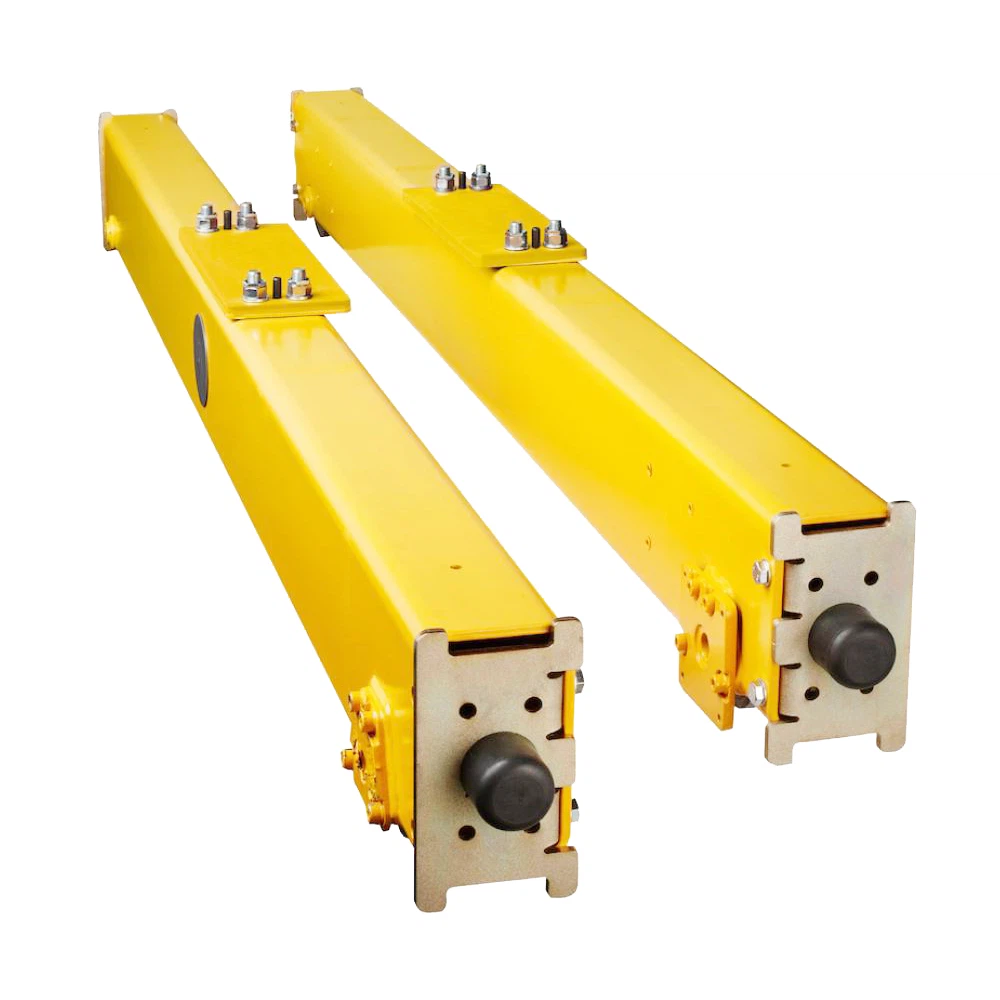

3.endbefordring

En slutvogn er en strukturel og mekanisk samling placeret i enderne af Gantry Cranes bjælker (er). Det huser hjul, drivmekanismer og andre komponenter, der er vigtige for stabilitet og i nogle tilfælde bevægelse langs et spor.

Komponenter i en endevogn: Hjulforsamlinger: Faste hjul: Understøt strukturens vægt og vedligehold stabilitet. Drivende hjul: Drevne hjul til bevægelse langs skinner (hvis relevant). Materialer: Lavet af holdbare materialer som Forged Steel til tunge applikationer.

2. Drivmekanisme (valgfri til stationære opsætninger): Inkluderer motorer, gearkasser og koblingssystemer. Bruges til kraner, der har begrænset eller kontrolleret vandret bevægelse langs skinner.

3. Lejer: Tillad glat og friktionsfri hjulrotation. Designet til høje belastninger og lang levetid, ramme: en robust, stiv struktur, der forbinder hjulene og understøtter bjælken. Typisk konstrueret af stål med høj styrke.

4. jernbaneklemmer (valgfrit): klemmer eller låsemekanismer for at sikre kranen på plads. Forvirkt for sikkerhed i udendørs installationer eller blæsende forhold.



4. Kranrejsemekanisme

Nøglekomponenter i det rejsemekanismesystem: Elektriske motorer: Giv effekten til bevægelse. De er typisk lavet af stål med høj styrke til at håndtere tunge belastninger. Regener er fastgjort på jorden eller en bjælke, der styrer hjulene til glat rejse.

Bremsesystem: Elektromagnetiske eller mekaniske bremser sikrer stabilitet ved at forhindre uønsket bevægelse, når stationære.kontrol: Drevet manuelt (via et kontrolpanel eller pendel) eller gennem trådløse fjernbetjeningssystemer.

Rejsemekanismerstyper, Gantry Movement: Hele Gantry Crane-strukturen bevæger sig langs et fast jernbanesystem. Trolley Movement: En vogn udstyret med en hejse rejser vandret langs en bjælke (tværrejs), mens gantry forbliver stationær.

Sikkerhedsmekanismer: Anti-kollisionsenheder: Forhindre utilsigtede påvirkninger mellem kraner eller strukturer. Limitafbrydere: Sørg for sikker stop ved slutpunkter.

Vedligeholdelsestips, inspicerer regelmæssigt hjul og skinner for slid og justering. Lubricere bevægelige dele for at sikre jævn drift. Kontroller det elektriske system for fejl eller skade.



5.Rolley Rejsermekanisme

1. Trolley Frame: En robust stålstruktur designet til at understøtte hejse og håndtere tunge belastninger. Det forbinder alle komponenterne i vognmekanismen. Hjul: Vognen er udstyret med hjul (normalt fire eller flere), der løber langs flangen af ​​gantrysstrålen eller et dedikeret spor. Hjul er typisk lavet af stålstål med høj styrke og kan være almindeligt, flanget eller grooved, afhængigt af jernbane- eller bjælkedesignet.

2. Elektrisk motor: Betjener vognens bevægelse. Motorer er ofte udstyret med variable frekvensdrev (VFD) til glat acceleration og deceleration.

3. Operateret via: Vedhængskontrol: En kabelforbundet controller suspenderet fra kranen. Remote Kontrol: Trådløs drift ved hjælp af radiofrekvens.

Kabinekontrol: For større kraner kan der leveres en operatørs kabine.

4. Bremseringssystem: Inkluderer mekaniske eller elektromagnetiske bremser for at stoppe og holde vognen på plads. Bremser Engager automatisk, når strømmen skæres, eller når vognen er stationær.



Kranhjul

Nøglefunktioner i kranhjul; Materiale: Typisk fremstillet af højstyrkestål eller legeret materialer for at modstå tunge belastninger og modstå slid. Kommunmaterialer inkluderer kulstofstål, smedet stål eller varmebehandlet stål for at forbedre holdbarheden.

Design: Flade hjul: Brugt til fladt toppede skinner, hvilket tillader lateral bevægelsesfleksibilitet. FLANGEDE HJUL: Funktion af en flange på den ene side for at forhindre afsporing og opretholde justering med jernbanen. Dobbeltflangerede hjul: Giv yderligere sikkerhed ved at holde hjulet sikkert på banen, der ofte bruges i tunge applikationer. Tread Profil: designet til at distribuere belastningen jævnt og reducere slid.

Slidbaneprofil: designet til at fordele belastningen jævnt og reducere slid. Dimensions: Varier afhængigt af størrelsen og kapaciteten på kranen. Key -parametre inkluderer hjuldiameter, slidbanesbredde og flangetykkelse. Montering: monteret på aksler eller aksler, enten direkte eller via lejer. Bæringer reducerer friktion og enabler glat rotation.

Krankrog

Nøglefunktioner i krankroge Materiale: Typisk lavet af materialer med høj styrke som smedet stål eller legeringsstål. Designet til at modstå tunge belastninger, påvirkningskræfter og barske arbejdsvilkår

Design: Enkelt krog: Et enkelt, lige design, der bruges til generelle løftopgaver. Dobbeltkrog: har to spidser, der bruges til at afbalancere tungere belastninger og reducere stress på hver kroge.

Belastningskapacitet: Varierer meget afhængigt af kranens design og applikation. Klært markeret på krogen til operatørens sikkerhed.

Krogformer: C-hook: Brugt til håndtering af spoler og cylindriske belastninger. Eye Hook: Har et cirkulært øje til sikker tilknytning til hejse eller kæde.clevis Hook: Inkluderer en U-formet clevis og pin til hurtig tilknytning.

Motor

Nøglefunktioner i Crane Motors Motoryper: Squirrel Cage Induction Motors: Almindeligt brugt til deres holdbarhed og lave vedligeholdelse. Supplerbare til applikationer, der kræver konstant hastighed. Slip ringinduktionsmotorer: Brugt hvor variabel hastighed er nødvendig, såsom indbyggede hejseanlæg til at stopper.

Strømvurdering: spænder fra et par kilowatt til små kraner til hundreder af kilowatt til tunge industrielle kraner. Ratingen afhænger af kranens løftekapacitet og operationelle krav.

Design: Dutycyklus: Designet til intermitterende eller kontinuerlig drift, afhængigt af applikationen. INSULATION: Højkvalitetsisolering til at modstå barske industrielle miljøer. Køling: Udstyret med kølesystemer (fan-afkølet eller væskekølet) for at forhindre overophedning.

Kontrolfunktioner: Motorer arbejder ofte med variable frekvensdrev (VFD) eller motoriske controllere til: hastighedskontrol. Modstrømsacceleration og deceleration. Reduceret strømforbrug.

Lyd- og lysalarmsystem og grænseafbryder

Nøglefunktioner i alarmsystemet, hørbar alarm (lyd) udsender en høj, distinkt lyd, såsom en sirene eller summer, for at advare arbejdstagere. Typisk aktiveret under krandrift, belastningsbevægelse eller i nødsituationer. Sæt niveau: justeret for at sikre en visuel advarsel. Visalpersoner med høj indintensitet. brugt.

Kontrolintegration; aktiveret automatisk under specifikke operationer (f.eks. Trist, rejser) eller manuelt af operatøren. Pynt integreret med andre sikkerhedssystemer som antikollisionssensorer.

Nødindikation: Fremhæv fejl, overbelastningsbetingelser eller andre nødsituationer. Vedligeholdelsestips Test regelmæssigt lydniveauer og let synlighed. Udtag slidte pærer, LED eller højttalere.

Sikkerhedsfunktioner

Overbelastningsbeskyttelse:Forhindrer at løfte ud over kranens nominelle kapacitet.

Nødstopsystem:Hopper øjeblikkeligt operationer i tilfælde af fare.

Anti-Sway System:Reducerer belastning svingende for at forhindre skader på marmorplader.

Begrænsningskontakter:Stopper kranen ved maksimale rejsepunkter for at undgå kollisioner.

Kofangere og buffere:Absorberer slagkræfter for ekstra beskyttelse.



11. Kontroltilstand

1. Typer af kontroltilstande til stationære gantry -kraner, pendelkontrol; Beskrivelse: Operatøren bruger en kablet eller trådløs pendelstyringsenhed til at betjene kranen fra en sikker afstand.

2. kabinekontrol; Beskrivelse: Operatøren er stationeret i en kontrolhytte, der er monteret på kranen eller nærliggende kranens driftssti.

3. Fjernbetjening; Beskrivelse: Bruger en trådløs fjernbetjeningsenhed, der kan håndholdes eller bæres på operatørens body.components: en kompakt enhed med knapper eller joysticks, svarende til en pendelkontrol, men uden et kabel.

4.Automatisk kontrol (automatiseret kontrol); Beskrivelse: Kranen fungerer i henhold til forprogrammerede kommandoer og sekvenser uden operatørintervention.



Skitse



Hovedteknisk







Fordelene ved en marmorhulskran

A Marmor Gantry Craneer specielt designet til løft og håndteringmarmor, granit og stenpladeri stenbrud, fabrikker og lagre. Det giver flere fordele, der forbedrer sikkerhed, effektivitet og omkostningseffektivitet i stenforarbejdningsoperationer.

---

1. sikker og skaderfri håndtering

✔ Minimerer pladebrudved at bruge specialiserede løftværktøjer som vakuumløftere eller klemmer.
✔ Anti-Sway SystemReducerer belastning svingende, hvilket sikrer præcis bevægelse.
✔ Blød start\/stopmekanismeForhindrer pludselige rykker, der kan knække marmorplader.

---

2. Høj løftekapacitet og effektivitet

✔ kan håndtereStore og tunge marmorpladerlige fra5t til 100 t.
✔ Reducerermanuel arbejdskraft, øget produktivitet og effektivitet.
✔ TilladerHurtig bevægelse og stablingaf plader, optimering af brug af arbejdsområde.

---

3. alsidig til forskellige operationer

✔ Velegnet tilstenbrud, fabrikker, lagre og byggepladser.
✔ fungererindendørs eller udendørs, tilpasning til forskellige arbejdsforhold.
✔ Fås i forskellige konfigurationer (Enkelt bjælke, dobbelt bjælke, jernbanemonteret eller gummirettet).

---

4.. Tilpasset design

✔ justerbarSpan, løfthøjde og hastighedat matche specifikke behov.
✔ kan udstyres medFjernbetjening eller automatiseringsfunktionerTil præcisionshåndtering.
✔ muligheder forVakuumløftere, sprederbjælker eller klemmerbaseret på pladetype og størrelse.

---

5. Omkostningseffektiv løsning

✔ Reducerer materialeaffald og skader på plade,Spar omkostninger på råvarer.
✔ Minimerer arbejdsomkostningerneVed at udskifte manuel løft med mekanisk håndtering.
✔ kræverlav vedligeholdelse, der sikrer langsigtede driftsomkostningsbesparelser.

---

6. Forbedrede sikkerhedsfunktioner

✔ Overbelastningsbeskyttelseforhindrer overdreven vægtløftning.
✔ Nødstopsystemtillader øjeblikkelig nedlukning i tilfælde af fare.
✔ BegrænsningskontakterUndgå hejs og kran i overrejsning.
✔ Kofanger og buffersystemerabsorbere påvirkninger for at reducere mekanisk stress.

---

7. Miljøvenlig og energieffektiv

✔ brugerElektriske motorer, hvilket reducerer emissionerne sammenlignet med brændstofdrevet løftudstyr.
✔ Optimeret strømforbrugMed moderne drevsystemer til energibesparelser.

---

Konklusion

A Marmor Gantry Craneer enVæsentligt værktøjFor stenindustrien, der leverersikker, effektiv og omkostningseffektivLøftopløsninger. Dens evne til at håndtereTunge og skrøbelige marmorpladerMed præcision gør detet must-havetil stenbrud, stenfabrikker og lagre.





Anvendelser af en marmorhulekran

A Marmor Gantry Craneer vidt brugt i brancher, der håndterermarmor, granit og andre stenplader. Dens design giver mulighed forsikker, effektiv og præcis løftaf tunge stenmaterialer, hvilket gør det til et vigtigt værktøj i forskellige applikationer.

---

1. marmor og granitbrud 🏗️

🔹 brugt tilLøft og transport af rå stenblokkeekstraheret fra stenbrud.
🔹 hjælper medIndlæsning og losningTunge plader på transportkøretøjer.
🔹 udstyret medvakuumløftere eller klemmerFor at sikre sikker håndtering.

---

2. stenbehandlingsfabrikker 🏭

🔹 bevæger sigmarmor- og granitpladermellem forskellige behandlingsstationer (skæring, polering, efterbehandling).
🔹 ForbedrereffektivitetI materialehåndtering, reduktion af manuel arbejdskraft.
🔹 Reducerer breakage af plademed anti-sway og glat løfteteknologi.

---

3. lagre og opbevaringsgårde 📦

🔹 organisererstenplader i stablerFor let adgang og distribution.
🔹 Maksimerer lagerpladsVed at muliggøre præcis stabling og hentning.
🔹 Jernbanemonteret eller gummiValgmuligheder tillader fleksibilitet i opbevaringsgårdlayouts.

---

4. byggepladser 🏢

🔹 elevatorer og positionerStore marmor- eller granitpanelerBrugt i arkitektoniske projekter.
🔹 essentiel forhøjhusbygning beklædningogInstallation af gulvbelægning.
🔹 sikrersikker transport af skrøbelige stenmaterialerpå stedet.

---

5. Logistik & forsendelsesporte 🚢

🔹 håndtererIndlæsning og losningaf marmorplader fraskibe, containere og lastbiler.
🔹 fungerer effektivt iPortopbevaringsområdertil bulk marmortransport.
🔹 ReducererMaterialehåndteringstidog forbedrer forsyningskædelogistikken.

---

6. Monument & skulpturproduktion 🗿

🔹 hjælper iBevægelse af store stenblokketil skulptur og monumentfremstilling.
🔹 sikrerPræcis positioneringaf plader under udskærings- og efterbehandlingsprocesser.
🔹 forhindrer skade påDelikate og højværdi stenkunstværker.

---

Konklusion

A Marmor Gantry Cranespiller akritisk rolle i stenindustrien, forbedringsikkerhed, effektivitet og præcisionVed løfteoperationer. Hvad enten det er istenbrud, fabrikker, lagre eller byggepladser, disse kraner laverTung stenhåndtering mere sikker og hurtigere.





1. Designstadium: Bestem parametrene for kranen, såsom nominel belastning, span og løfthøjde, i henhold til kundens behov og arbejdsmiljø. Udfør detaljeret strukturelt design, herunder hovedbjælke, slutstråle, kran, løftemekanisme osv. For at sikre, at designen opfylder sikkerhedsstandarder og brugskrav. Vælg passende materialer i henhold til designet, normalt stål med høj styrke for at sikre strukturen og holdbarheden af ​​strukturen.

2. Fremstillingsstadium: Forbered de krævede råvarer og dele i henhold til designtegningerne. Klip, bøj ​​og form stålet til at fremstille strukturelle komponenter såsom hovedbjælker og slutbjælker. Svejs de forskellige komponenter og samles dem til en samlet struktur. Dette trin kræver garanteret svejsekvalitet for at sikre styrke og stabilitet.

3. bearbejdning: bearbejdning af nøglekomponenter som motorer, gear, lejer osv. For at sikre, at deres størrelse og nøjagtighed opfylder kravene. Anti-korrosionsbehandling af komponenter, såsom maleri og galvanisering, øger udstyrets holdbarhed og æstetik.

4. Installation af elektrisk system: Installer elektriske komponenter såsom motorer, controllere, switches, sensorer og alarmsystemer. Tilslut og ledningskabler for at sikre den normale drift af det elektriske system.

5. Monteringsfase: Saml alle komponenter og systemer som helhed, tilslut løftemekanismen, vognkørselmekanismen og kontrolsystemet. Udfør en omfattende inspektion af den samlede kran for at sikre, at alle komponenter og systemer fungerer korrekt og udfører en foreløbig fejlfinding.

6. Testfase: Udfør statisk belastningstest på kranen for at kontrollere den strukturelle styrke og stabilitet. Udfør dynamisk test på kranen, herunder tests på løft, bevægelse, bremsning og andre funktioner, for at sikre, at dens ydelse opfylder designkravene. Kontroller funktionerne af sikkerhedsanordninger, såsom grænsekontakter, overbelastningsbeskyttelse osv., For at sikre udstyrets sikkerhed under drift.

7. Kvalitetskontrol: Udfør kvalitetskontrol på hvert link i produktionsprocessen for at sikre overholdelse af industristandarder og kundebehov. Registrer forskellige data og inspektionsresultater i produktionsprocessen for efterfølgende sporbarhed og analyse.

8. Levering og installation: Pakk og forbered den færdige kran til transport for at sikre, at den ikke er beskadiget under transport. Lever kranen til kundens websted til installation og udfør fejlfinding og accept på stedet. Giv driftsuddannelse til kunderne for at sikre, at de er dygtige til brug og vedligeholdelse af kranen.

Workshop View:

Virksomheden har installeret en intelligent udstyrsstyringsplatform og har installeret 310 sæt (sæt) af håndtering og svejsningsrobotter. Efter afslutningen af ​​planen vil der være mere end 500 sæt (sæt), og udstyrsnetværksgraden når 95%. 32 svejsningslinjer er blevet brugt, 50 er planlagt installeret, og automatiseringshastigheden for hele produktlinien er nået 85%.
