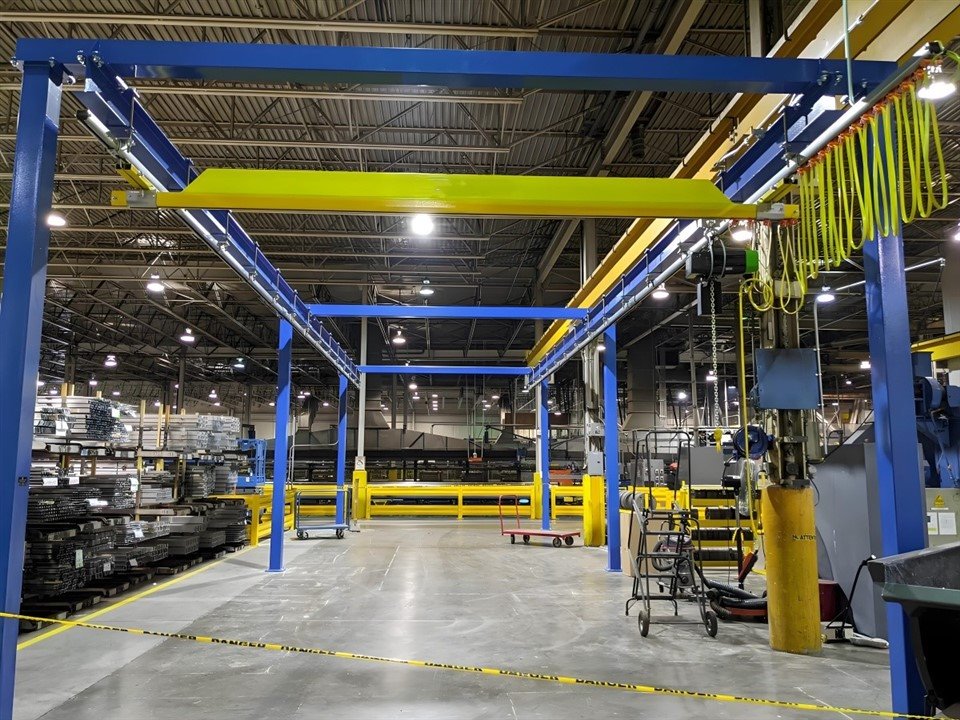

Fritstående arbejdsstationsbrokran



Den fritstående arbejdsstation overhead Crane er en ergonomisk og omkostningseffektiv materialehåndteringsløsning designet til at forbedre effektivitet, sikkerhed og produktivitet i industrielle miljøer. Systemet er ideelt til applikationer, der kræver gentagne løft, positionering og transport af byrder. Dens modulære design sikrer fleksibilitet, skalerbarhed og nem installation uden permanente strukturelle ændringer.

Den fritstående arbejdsstations overheadkran er designet til at blive monteret uden fastgørelse til en eksisterende bygningskonstruktion. Den er understøttet af selvbærende søjler, hvilket sikrer uafhængighed og stabilitet. Den fås også i en række forskellige spændvidder, højder og kapaciteter, så den passer til specifikke arbejdsrumslayouts. Justerbar brolængde og kranbredde er tilgængelige.

Den bruger højstyrke stål- eller aluminiumskomponenter til at skabe et holdbart, men letvægtssystem. Reducerer operatørens træthed med jævne og lette bevægelser. Belastningskapaciteten varierer typisk fra 150 kg til 2,000 kg (330 lbs til 4.400 lbs). Velegnet til små til mellemstore lasthåndteringsopgaver.

Vægt (KG):1000

Kernekomponenter: Motor, gearkasse, motor

Oprindelsessted: Henan, Kina

Garanti: 1 år

Video udgående inspektion: Leveres

Maskintestrapport: Leveres

Kranfunktion: Letbetjent bjælkebrokran

Strømkilde: 3P 220--440 V/50hz60HZ

Kontrolmetode: Jordkontrol+fjernbetjening

Arbejdspligt:A3-A5

Krantype: Fleksibel bjælkekran

Farve: Tilpasset farve acceptabel

Anvendelse: Løftematerialer

Specifikation: Fleksibel rotationsarm





1.Fjernlys

Hovedbjælken i en fritstående arbejdsstations traverskran er en nøglekomponent, der spænder over kranens sporbjælke, understøtter hejsemekanismen og muliggør vandret bevægelse af lasten.

Hovedbjælken er typisk lavet af højstyrkestål eller letvægtsaluminium. Enkeltbjælker er almindeligt anvendt i traverskraner til arbejdsstationer, hvilket giver en let og alligevel stærk løsning. Længden af ​​fjernlys afhænger af arbejdsområdets bredde og det nødvendige dækningsområde. Styrken af ​​bjælken er designet til at modstå specifikke vægtgrænser, der spænder fra et par hundrede kilo til flere tons, afhængigt af kranens specifikationer. Profiler:

Kassebjælke: Giver fremragende vridningsstyrke og stivhed.

I-beam: En omkostningseffektiv og meget brugt mulighed, især til lettere belastninger.

Lukket bane: Reducerer rullemodstanden, giver mulighed for jævnere bevægelser og minimerer slid.

Løftesystem

Fritstående arbejdsstation overhead kranhejsesystemer er en ergonomisk og alsidig materialehåndteringsløsning, der almindeligvis anvendes i en række industrielle miljøer såsom fremstilling, samlebånd og lagerbygninger.

Fritstående konstruktion: Uafhængig af bygningens eksisterende støttekonstruktion. Består af lodrette søjler og vandrette bjælker fastgjort til gulvet. Ideel til faciliteter uden solide lofter, eller hvor transportabilitet er påkrævet.

Hejseværk: Dette er den vigtigste løfteanordning, der er fastgjort til brobjælken. Det kan være:

Manuel (kædetalje): Betjenes manuelt til at løfte lettere byrder.

Elektrisk: Motoriseret til hurtigere og mere konsekvent løft af tunge genstande.

Vogn: Monteret på brobjælken og bevæger sig i længderetningen langs broen for at muliggøre bevægelse frem og tilbage.

Runway Track: Giver en jævn vandret bevægelse for traverskranen. Banen er monteret på en fritstående ramme.

3. Slutbefordring

Enderammen er en nøglekomponent i en fritstående arbejdsstationsbrokran. Det er et konstruktionselement, der understøtter kranbroen og lader den bevæge sig langs kranskinnerne.

Enderammen er fastgjort til broen, hvilket sikrer stabilitet og jævn vægtfordeling. Den er udstyret med hjul eller ruller for at lette jævn bevægelse langs skinnebjælkerne. Det er normalt designet med antifriktionslejer for holdbarhed og effektivitet.

Enderammen er lavet af højstyrkestål for at modstå belastningen og sikre lang levetid. Den er designet til at rumme forskellige kapaciteter, afhængigt af krananvendelsen.

4. Kranbevægelsesmekanisme

1) Driftsprincip

Køregrejet er normalt placeret på dragerne på en brokran. Disse dragere er understøttet af spor eller skinner, langs hvilke kranen kører. Systemet drives af elektriske motorer, som driver hjul eller vogne, der bevæger sig langs sporene. Motoren er forbundet med hjulene gennem et drivsystem, som kan omfatte en gearkasse til momentoverførsel. Kørehjulene er monteret på krankonstruktionen og er designet til at bevæge sig langs faste spor eller skinner. Hjulene sikrer, at kranen bevæger sig jævnt, samtidig med at stabiliteten bevares. Disse hjul er normalt lavet af materialer, der reducerer slid, såsom stål. En krans sporsystem er normalt monteret på et fast fundament, såsom en gulv- eller loftmonteret struktur. Banen kan være et sammenhængende spor eller en række sporafsnit, hvorpå kranens hjul kører. Bevægelsen af ​​kranen styres af en brugergrænseflade, sædvanligvis gennem en pendant controller eller en trådløs fjernbetjening. Denne grænseflade sender signaler til motorerne om at starte, stoppe og justere hastigheden og retningen af ​​kranens kørsel. Et bremsesystem er installeret for at stoppe kranens bevægelse, når det er nødvendigt. Dette er særligt vigtigt af hensyn til sikkerheden, der sikrer, at kranen stopper hurtigt og effektivt. Bremserne kan være elektromagnetiske, mekaniske eller hydrauliske, afhængigt af designet.

2) Funktionelle egenskaber

Jævn og kontrolleret bevægelse: Kranens køremekanisme gør det muligt for traverskranen at bevæge sig vandret langs sporet på en jævn og kontrolleret måde. Dette sikrer præcis placering af kranen over arbejdsområdet, hvilket gør den ideel til arbejdsstationer og montageopgaver.

Høj belastningskapacitet: Køremekanismen er designet til at bære lasten fra kranbroen og de materialer, den flytter. Den er designet til at understøtte vægten af ​​krankonstruktionen og eventuelle påsatte belastninger uden at gå på kompromis med ydeevnen.

Uafhængig drift: I mange designs fungerer køremekanismen uafhængigt af andre krankomponenter, såsom løftemekanismen. Dette gør det muligt for kranen at bevæge sig over arbejdsstationen uden at afbryde løfteprocessen, hvilket øger den samlede effektivitet.

Elektriske og manuelle muligheder: Mekanismen kan drives af en elektrisk motor, hvilket muliggør hurtig, automatisk bevægelse langs sporet. Den kan også have en manuel tilsidesættelsesmulighed til vedligeholdelse eller nødsituationer.

Præcis positionering: Ved at bruge enten et elektronisk eller mekanisk drivsystem giver kranens køremekanisme præcis positionering, hvilket er afgørende for opgaver som materialehåndtering eller montering, hvilket sikrer, at kranen bevæger sig til det nøjagtige sted.

Reduceret slid: Kranens køremekanisme er udstyret med anti-slidfunktioner såsom slidstærke hjul, bælte og lejer. Dette forlænger kranens levetid og minimerer vedligeholdelseskravene.



5. Trolley rejsemekanisme

1) Elektrisk hejs: Trolleyens betjeningsmekanisme er normalt udstyret med en elektrisk hejs til løft og sænkning af materialer. Elhejsen bevæger sig langs vognens spor og er ansvarlig for selve løfteoperationen.

2) Trolleyramme: Trolleyens hovedstruktur understøtter den elektriske hejs og andre komponenter. Rammedesignet skal have tilstrækkelig styrke og stivhed til at modstå belastningen under drift.

3) Hjulsæt: Bunden af ​​vognen er forsynet med hjul, som normalt er lavet af slidstærke materialer og kan rulle let på skinnen til fjernbjælken. Designet er generelt dobbelt- eller flerhjulet for at sikre vognens stabilitet under drift.

4) Drivanordning: Drivmotoren overfører kraft til hjulene gennem reduktionsanordningen for at styre vognens bevægelse. Valget af motor afhænger af vognens bæreevne og kørehastighedskrav.

5) Styreanordning: For at sikre en stabil drift af vognen på fjernlys, er der sædvanligvis forsynet styrehjul eller føringsskinner for at forhindre vognen i at afvige eller afspore under drift.

2) Funktionelle egenskaber

Bevægelse langs broen: Vognens køremekanisme er ansvarlig for at flytte vognen langs broens længde. Denne bevægelse gør det muligt for kranen at dække hele arbejdsområdet og håndtere belastninger over et stort område.

Den bruger et elektrisk drev, normalt en elektrisk motor, til at styre vognens bevægelse via skinner monteret på brodragerne.

Lasthåndtering og positionering: Trolleyens køremekanisme giver mulighed for præcis positionering af lasten. Det sikrer, at lasten kan flyttes til det nøjagtige sted for at løfte, sænke eller placere emner på bestemte punkter i arbejdsstationen.

Den understøtter jævn, kontrolleret bevægelse for at forhindre skader på lasten eller arbejdsområdet.

Hastighedskontrol: Mekanismen inkluderer normalt en hastighedskontrolfunktion til at justere hastigheden, hvormed vognen bevæger sig. Dette er afgørende for præcision under lasthåndtering og sikkerhed under drift.

Variabel hastighedskontrol kan implementeres for at imødekomme forskellige løfte- eller positioneringsopgaver.

Tilstrækkelig belastningskapacitet: Trolleyens køremekanisme skal være designet til at håndtere den maksimale belastning af kranen uden at gå på kompromis med sikkerhed eller ydeevne. Den indeholder kraftige komponenter såsom gear, motorer og hjul, der er designet til at modstå stress og vægt.

Jævn og støjsvag drift: Mekanismen er designet til jævn og støjsvag drift, hvilket reducerer slid på komponenter og minimerer støjforurening på arbejdspladsen. Dette inkluderer brug af smøresystemer og præcisionsdele for at reducere friktion og støj under vognens bevægelse.

Bremse- og sikkerhedsmekanismer: Køremekanismen skal omfatte et bremsesystem, der kan stoppe vognen på en kontrolleret og sikker måde. Dette sikrer, at lasten er sikkert placeret, og at vognen ikke fortsætter med at bevæge sig utilsigtet. Nogle systemer inkluderer fejlsikre bremser for at forhindre vognen i at bevæge sig, hvis der opstår strømsvigt eller andre problemer.



6.Kranhjul

Kranhjulene på en fritstående arbejdsstation overheadkran er en kritisk komponent, der gør det muligt for kranen at bevæge sig langs en bane eller bane. Disse hjul er normalt monteret på hver ende af kranbroen, så den kan bevæge sig frem og tilbage langs sporsystemet.

Hjulene er normalt lavet af hærdet stål eller andre holdbare materialer for at modstå de store belastninger og konstante slid, der følger med at flytte kranen. Afhængigt af miljøet kan materialet variere for at modstå korrosion eller ekstreme temperaturer.

Kranhjul er designet med riller eller flanger for at passe sikkert på sporet eller skinnen, hvilket sikrer, at kranen bevæger sig jævnt og stabilt. Dette er med til at forhindre, at kranen afsporer eller bliver ustabil.

Hjulene skal bære hele kranens vægt samt den last, den bærer. Størrelsen og antallet af hjul bestemmes af kranens vægtkapacitet. Hjulene er også monteret på aksler med lejer for at reducere friktionen, hvilket giver mulighed for jævnere bevægelser og mindre slid. Lejer vælges baseret på belastning, hastighed og driftsforhold.

For en fritstående arbejdsstation traverskran er hjulene monteret på kranens bro eller vogn. De er fastgjort til kranstrukturen og er afgørende for kranens evne til at bevæge sig langs sit sporsystem.

7. Krankrog

Krankrogen på den fritstående arbejdsstationsbrokran er en vigtig del for let løft og flytning af last.

Funktion: Krankrogen er designet til at være sikkert fastgjort til en slynge, kæde eller andet rigningstilbehør for sikkert at håndtere lasten. Det bruges ofte til materialehåndteringsoperationer inden for et udpeget arbejdsområde.

Designfunktioner

Materialet er højstyrkelegeret stål, som er holdbart og sikkert. Formen er en bred åbning eller lås for at forhindre, at lasten glider af. Med mulighed for at dreje, kan drejekrogen bruges til at justere lasten fleksibelt.

Motor

En fritstående arbejdsstations traverskran er et alsidigt stykke løfteudstyr, der ofte bruges i industri og fremstilling. Dens motor er en nøglekomponent, der driver kranens bevægelse, hvilket sikrer jævn og effektiv drift.

AC-motorer: Anvendes ofte i store systemer, der kræver højt drejningsmoment.

DC-motorer: Ideel til applikationer, der kræver variabel hastighedskontrol.

Servomotorer: Giver høj præcision og bruges ofte i systemer med automatiseringsfunktioner.

Hydrauliske motorer: Anvendes i specialiserede miljøer, der kræver hydraulisk tryk, men er mindre almindelige i fritstående kraner.

Nøglefunktioner ved kranmotorer

Belastningskapacitet: Motorer er designet til at håndtere specifikke vægte (f.eks. 500 kg, 1 ton, 2 tons). Vælg en baseret på dine operationelle behov.

Hastighedskontrol: Variable Frequency Drives (VFD'er) er ofte parret med motorer for at regulere løfte- og kørehastigheder.

Holdbarhed: Motorer i kraner er bygget til at modstå tunge cyklusser og barske industrielle miljøer.

Energieffektivitet: Moderne motorer er energieffektive, hvilket reducerer driftsomkostningerne.

.

Lyd og lys alarmsystem & endestop

1) Lyd- og lysalarmanlæg

Lyd- og lysalarmsystemet til en fritstående arbejdsstations traverskran er en sikkerhedsanordning designet til at advare operatøren og nærliggende personale om potentielle farer eller specifikke driftsaktiviteter.

Hørbar alarm: En høj, klar lyd udsendes for at signalere kranbevægelse eller nødsituationer. Lydstyrken kan justeres, så den passer til forskellige miljøer (typisk 85-120 dB) Almindelige lyde: Buzzere, sirener eller stemmemeddelelser.

Lysalarm: Et LED-lys med høj intensitet, der blinker ofte for at give en visuel alarm. Ofte brugte farver:

Rød: Nød- eller stopsignal.

Gul/rav: Advarsel.

Grøn: Sikker drift eller klar status.

Synlig på afstand selv under dårlige lysforhold.

2) Endeafbryder

Grænseafbrydere på fritstående arbejdsstationer er sikkerhedsanordninger, der bruges til at forhindre, at kranen bevæger sig ud over dets angivne driftsområde, hvilket beskytter udstyret og det omgivende miljø. Disse kontakter er typisk installeret på nøglepunkter i kranens kørebane (på broenden eller trolleybanen) for at registrere kranens position.

Fungere

End of Travel Protection: Endeafbrydere stopper kranen, når den når slutningen af ​​sin kørsel, hvilket forhindrer overkørsel i at beskadige kranen eller andet udstyr.

Overbelastningsbeskyttelse: Nogle endestopkontakter kan integreres med et overbelastningssensorsystem for at stoppe kranens bevægelse, når der registreres en overbelastning.

Elektrisk kontrol: Endeafbrydere aktiverer eller deaktiverer et kredsløb for at forhindre, at kranens motor fortsætter med at fungere, efter at en forudindstillet position er nået.

Mekanisk aktivering: Disse kontakter er typisk mekaniske og udløses af fysisk kontakt med kranens bevægelige dele, såsom trolleyen eller broen.

Der er to hovedtyper af endestopkontakter:

Roterende grænseafbrydere: Endeafbrydere aktiveres, når en roterende del, såsom en tromle eller gear, drejer en mekanisme, der udløser kontakten.

Lineære grænseafbrydere: Lineær bevægelse aktiverer grænseafbrydere, der typisk bruges i applikationer, hvor kranen bevæger sig langs en lige vej.

10.Sikkerhedsanordninger

Fritstående traverskraner til arbejdsstationer bruges almindeligvis til materialehåndtering i fremstillings- og industrimiljøer. Sikkerhedsfunktioner på disse kraner er afgørende for at sikre førerens sikkerhed og udstyrets levetid.

Grænseafbrydere: Forhindrer kranen i at bevæge sig ud over den tilsigtede rækkevidde. De sikrer, at kranen ikke kolliderer med forhindringer eller overskrider de beregnede bevægelsesgrænser.

Overbelastningsbeskyttelse: Registrerer, om kranen bærer en last, der overstiger dens nominelle kapacitet. Systemet forhindrer bevægelse eller stopper automatisk kranen for at undgå skader eller ulykker.

Nødstopknap: Giver operatøren mulighed for øjeblikkeligt at stoppe alle kranfunktioner i en nødsituation.

Antikollisionssystemer: Undgå, at kranen kolliderer med andre kraner, vægge eller forhindringer i arbejdsområdet. Disse systemer bruger sensorer til at registrere tilstedeværelsen af ​​genstande.

Bremsesystemer: Sørg for, at kranen kan stoppe sikkert og holde lasten på plads, når den ikke er i brug, eller når strømmen er slukket.

Rotationsbegrænsere (til roterende kraner): For kraner, der tillader rotationsbevægelse (såsom svingkraner), forhindrer rotationsbegrænsere overdreven rotation for at undgå skader på kranen eller omgivende udstyr.

Pendelcontroller med sikkerhedsfunktioner: Operatøren bruger en pendel til at styre kranens bevægelse. Moderne pendler har ofte indbyggede sikkerhedsfunktioner såsom nødstopknapper, dødmandskontakter eller sikkerhedslåse.

Sikkerhedslåse: Sørg for, at kranen kun kan betjenes under visse sikkerhedsforhold. For eksempel kan kranen kun bevæge sig med hejsen korrekt tilkoblet eller belastningen afbalanceret.

Advarselslys og sirener: Giver visuelle og hørbare signaler, når kranen kører eller ikke fungerer, og advarer operatøren og folk i området om potentielle farer.

Autoværn og afspærringer: Fysiske barrierer omkring kranen og dens betjeningsområde hjælper med at forhindre folk i at komme ind i farlige områder.



11. Kontroltilstand

Kontroltilstanden for en fritstående arbejdsstations traverskran refererer til, hvordan kranens bevægelse og drift styres. Styringer kan konfigureres på en række forskellige måder afhængigt af designet, den påtænkte anvendelse og graden af ​​automatisering.

Bomkontrol: Dette er den mest basale form, hvor operatøren styrer kranen ved hjælp af en håndholdt bom. Bommen har typisk knapper eller joystick, der styrer broens bevægelse (vandret bevægelse), trolley (lateral bevægelse) og hejs (lodret bevægelse).

Radiofjernbetjening: Svarer til bomstyring, men bruger radiosignaler, hvilket giver føreren større mobilitet ved betjening af kranen.

Joystick-kontrol: Joystick-panelet gør det muligt for operatøren præcist at kontrollere kranens bevægelse i flere retninger, hvilket giver mulighed for jævn, responsiv betjening.

Automatisk styring: Forudindstillede positioner: Kranen kan programmeres til at følge en foruddefineret sti eller automatisk standse på et bestemt sted, såsom et foruddefineret læsse- eller aflæsningsområde.

Halvautomatisk kontrol: I denne tilstand kan operatøren manuelt styre visse aspekter af kranen (såsom hastighed eller retning), men andre funktioner (såsom løft eller positionering) er automatiske eller semi-automatiske baseret på sensorinput.

Berøringsskærm eller trykknapper: Moderne systemer kan bruge en berøringsskærm, hvor operatøren kan vælge muligheder for at styre kranen eller overvåge forskellige parametre såsom lastvægt, kranhastighed eller systemdiagnostik.

12. Skitse



Vigtigste tekniske





Forbedret produktivitet: Det giver mulighed for nem og effektiv flytning af tunge byrder på tværs af et arbejdsområde, hvilket reducerer behovet for manuelle løft. Dette kan føre til øget produktivitet og hurtigere ekspeditionstid for opgaver.

Fleksibelt design: Fritstående brokraner til arbejdsstationer kan tilpasses og kan justeres, så de passer til specifikke krav til arbejdsområdet. De kan designes til forskellige belastningskapaciteter og løftehøjder, så de passer til forskellige operationer.

Pladseffektivitet: Disse kraner kræver ikke strukturelle ændringer eller støtte fra eksisterende bygningsstrukturer. De installeres uafhængigt og kan flyttes til forskellige områder inden for anlægget, hvis det er nødvendigt.

Forbedret sikkerhed: Med brug af en brokran minimeres risikoen for medarbejderskader ved at løfte og flytte tunge byrder manuelt. Systemet er designet til sikkert at håndtere vægten og bevægelsen af ​​materialer.

Nem installation og vedligeholdelse: Disse kraner er fritstående og er nemmere at installere og vedligeholde sammenlignet med andre typer kraner, der kan kræve mere kompleks opsætning eller ændringer af anlæggets struktur.

Omkostningseffektivitet: Fritstående brokraner til arbejdsstationer er ofte mere overkommelige end at installere overheadsystemer eller foretage strukturelle justeringer af bygningen. De kan være en omkostningseffektiv løsning, især til mindre operationer eller i eksisterende faciliteter med begrænset plads.

Alsidighed: Disse kraner er alsidige og kan bruges til en lang række opgaver, fra samlebånd til bevægelige tunge dele, værktøj og udstyr. De fungerer godt i fremstillings-, bilindustrien og andre industrielle miljøer.

Modulær og skalerbar: Efterhånden som din virksomhed vokser, kan du tilføje yderligere moduler eller udvide kransystemet for at rumme mere løftekapacitet eller dække større områder.

Reduceret gulvpladskrav: I modsætning til andre kraner, der kræver store områder eller strukturelle ændringer, optager fritstående brokraner til arbejdsstationer minimal plads og kan integreres i eksisterende arbejdsgange uden væsentlige forstyrrelser.





1. Fremstillings- og samlebånd

I industrielle omgivelser, såsom fabrikker eller samlefabrikker, kan en fritstående brokran til arbejdsstationer bruges til at flytte tunge dele langs produktionslinjer, hvilket gør det muligt for arbejdere at samle eller placere dele med lethed.

Det understøtter ergonomiske arbejdsgange, hvilket reducerer behovet for manuelle løft og forbedrer arbejdernes sikkerhed og produktivitet.

2. Vedligeholdelses- og reparationsværksteder

Disse kraner findes ofte i vedligeholdelses- og reparationsfaciliteter, hvor de bruges til at løfte tunge maskinkomponenter, værktøj eller dele til servicering.

Fleksibiliteten i det fritstående design gør det muligt for operatører at flytte kranen langs et fast spor, hvilket giver alsidighed til at placere last over forskellige arbejdsstationer.

3. Lager og distribution

Fritstående brokraner kan bruges i lagre til at flytte materialer eller produkter mellem lagerområder og forsendelsesstationer.

De kan håndtere omfangsrigt gods, hvilket reducerer behovet for gaffeltrucks på trange steder og strømliner materialeflowet i anlægget.

4. Forsendelses- og modtageområder

Disse kraner er nyttige til at læsse og losse tunge genstande fra lastbiler eller containere i forsendelsesområder.

De giver et praktisk og effektivt middel til at placere tunge pakker eller komponenter til pakning, sortering eller forsendelse.

5. Lab og forskningsfaciliteter

I forskningslaboratorier eller højteknologiske miljøer hjælper fritstående brokraner med at flytte følsomt udstyr eller store, tunge apparater mellem stationer, hvilket sikrer præcis håndtering og reducerer risikoen for skader.

6. Håndtering af byggeri og tungt materiel

På byggepladser eller håndtering af tunge maskiner kan fritstående brokraner bruges til at løfte og flytte dele af stilladser, betonforme eller andre store materialer.

De er særligt værdifulde i miljøer, hvor frihøjden over hovedet er begrænset, eller der kræves specialiserede løft.

7. Bilindustrien

Bilproduktions- og reparationsfaciliteter bruger fritstående arbejdsstationskraner til opgaver som motorsamling, dækskift eller placering af tunge komponenter.

Disse kraner giver fleksibel støtte, så arbejderne nemt kan manipulere bildele på forskellige arbejdsstationer.

8. Luftfartsindustrien

Inden for rumfartsproduktion bruges fritstående arbejdsstationskraner til at løfte og placere sarte komponenter såsom flyvinger, flykroppesektioner og andre store dele, hvor præcision og sikkerhed er afgørende.





1. Design & Engineering

Forstå kundens specifikke krav, såsom lastkapacitet, spændvidde, løftehøjde og andre tilpasningsbehov. Opret detaljerede CAD-tegninger til kranen, herunder strukturelt design, elektriske systemer og mekaniske komponenter. Dette sikrer, at kranen lever op til sikkerhedsstandarder og driftskrav. Udfør belastningsberegninger, spændingsanalyser og kontroller, at reglerne overholdes (f.eks. OSHA, ANSI-standarder). Godkendelse fra en certificeret ingeniør er ofte påkrævet, før du fortsætter.

2. Materialevalg

Vælg højkvalitetsstål til kranens strukturelle ramme, og sørg for, at den kan understøtte den tilsigtede belastning. Almindelige materialer omfatter konstruktionsstål, blødt stål eller legeret stål. Vælg materialer til komponenter som kroge, hejseværker, skinner og motorer. Disse er typisk højstyrke materialer som smedet stål, aluminiumslegeringer eller galvaniseret stål.

3. Fremstilling af krankomponenter

Fremstil kranens hovedkomponenter, såsom broen (vandret struktur), endelastbiler (enheder på hjul, der bevæger sig langs landingsbanen) og arbejdsstationens ramme. Disse dele skæres, svejses og samles i henhold til designspecifikationerne. Fremstil tværbjælkerne og endevognene. Disse er essentielle for kranens evne til at understøtte tunge belastninger. Saml kranens understøttende ramme, som kan omfatte støttebjælker eller søjler til den fritstående opstilling. Fremstil eller installer hejsemekanismen (f.eks. elektriske taljer, manuelle kædetaljer) og trolley . Disse komponenter gør det muligt for kranen at løfte og transportere byrder langs broens spændvidde.

4. Montering

Begynd at samle de forskellige dele som brostrukturen, trolleyen, hejsen og endevognene. Rammen er forbundet ved hjælp af bolte og svejsning for at danne en solid, holdbar struktur. Præcision er afgørende for at sikre problemfri drift. Installer de nødvendige elektriske ledninger, motorer, kontakter og kontrolpaneler. Dette kan omfatte sikkerhedsfunktioner såsom overbelastningssensorer, endestopkontakter og nødstopknapper. Hvis kranen er fritstående, skal du installere landingsbanen (skinnerne) og sikre, at de er i vater og korrekt justeret for jævn kranbevægelse.

5. Test og kvalitetskontrol

Udfør statiske og dynamiske belastningstests for at sikre, at kranen kan håndtere den specificerede vægt uden fejl. Dette kan omfatte at køre kranen gennem hele dens bevægelsesområde, mens dens løftekapacitet testes. Efterse alle komponenter for kvalitetssikring. Kontroller svejsninger, bolte og elektriske systemer for korrekt installation og drift. Sørg for, at alle sikkerhedsfunktioner (endestopkontakter, nødstop osv.) fungerer korrekt. Bekræft overholdelse af relevante sikkerhedsbestemmelser og standarder.

6. Efterbehandling og belægning

Rengør krankomponenterne og påfør overfladebehandling (f.eks. maling, galvanisering) for at forhindre korrosion og forlænge kranens levetid. Typen af ​​finish afhænger af arbejdsmiljøet (f.eks. udendørs eller korrosive miljøer). Saml de endelige krankomponenter, herunder installation af elektriske systemer, hejseværker og kontrolsystemer. Udfør en grundig inspektion for at sikre, at alt fungerer korrekt.

7. Emballage og forsendelse

Afhængigt af kranens størrelse kan den skilles ad i mindre dele til forsendelse. Komponenterne pakkes omhyggeligt for at undgå skader under transporten. Transporter krandelene til kundens sted, og sørg for, at alle nødvendige komponenter er inkluderet.

8. Installation og idriftsættelse

Når krankomponenterne ankommer til stedet, samles og installeres kranen af ​​et team af teknikere. Dette omfatter opsætning af kranen på landingsbanen, tilslutning af de elektriske systemer og foretagelse af eventuelle endelige justeringer. Udfør afsluttende driftstest for at sikre, at kranen fungerer korrekt og opfylder kundens krav. Træn kundens personale i kranens drift og sikkerhedsfunktioner.

9. Vedligeholdelse og eftersalgssupport

Yde løbende vedligeholdelse og tilbyde reservedele efter behov. Regelmæssige inspektioner og service er nødvendige for at sikre, at kranen fungerer effektivt og sikkert i hele dens levetid.
