Dobbelt bjælke overliggende rejsekran

Denne type kran er typisk designet med to parallelle brodragere, der understøtter hejsevognen og andet løfteudstyr, hvilket skaber en stabil platform til løft og flytning af tunge byrder.



Nogle af nøglefunktionerne og fordelene ved traverskraner med dobbeltbjælke inkluderer:

-Høj løftekapacitet:Løftekraner med dobbeltbjælke er i stand til at løfte tunge byrder, der vejer op til flere tons, hvilket gør dem ideelle til håndtering af store og omfangsrige genstande.

- Bred spændvidde:De parallelle brodragere på disse kraner kan spænde over et bredt område, hvilket giver maksimal dækning og fleksibilitet ved løft og transport af byrder.

- Dobbelt hastighed operationer:Mange traverskraner med dobbeltbjælke er udstyret med operationer med dobbelt hastighed, der giver mulighed for præcis lasthåndtering, forbedret produktivitet og øget sikkerhed.

- Design, der kan tilpasses: Løftekraner med dobbeltbjælke kan tilpasses til at imødekomme de specifikke behov i forskellige industrier og applikationer med muligheder for specifikke hejse- og trolleykonfigurationer, løftehastigheder og betjeningskontroller.

- Holdbarhed og pålidelighed:Disse kraner er bygget til at modstå hårdt brug og hårde miljøer, med robust konstruktion og komponenter af høj kvalitet for at sikre pålidelig og langvarig ydeevne.



Samlet set er en traverskran med dobbeltbjælke et alsidigt og væsentligt udstyr til enhver industri, der kræver tunge løft og transportkapacitet. Ved at investere i en højkvalitetskran med dobbeltbjælke kan virksomheder øge produktiviteten, forbedre sikkerheden og maksimere driftseffektiviteten i en række forskellige miljøer.

• Kapacitet: 5-1200ton
• Kapacitet: 5-800/50 ton
• Spændvidde: 4-35m
• Løftehøjde: 3-50m
• Arbejdsopgaver: A4, A5, A6, A7
• Raged spænding: 220V~690V, 50-60Hz, 3ph AC
• Arbejdsmiljøtemperatur: -25 grader - plus 50 grader, relativ luftfugtighed Mindre end eller lig med 85 procent
• Kranstyringstilstand: Gulvstyring / Fjernbetjening / Kabinerum





1. Hel sæt kran

En traverskran med dobbeltbjælke er en type entreprenørudstyr, der bruges til at løfte og flytte tunge byrder over store afstande. Den består af to parallelle dragere, der bruges til at understøtte en bro, som igen understøtter en trolley og hejsenhed. Kranen er designet til at blive installeret med sin bro ophængt mellem to fag eller bygningssøjler, så den kan bevæge sig langs en fast bane. Det dobbelte dragerdesign giver større stabilitet og løftekapacitet, hvilket gør den ideel til håndtering af store, tunge byrder i industrielle omgivelser såsom fabrikker, lagre og skibsværfter. Kranen kan betjenes ved hjælp af et kablet eller trådløst kontrolsystem, hvilket gør det muligt for operatøren at flytte trolleyen og hejsenheden langs broen efter behov. Det er også almindeligt anvendt i bygge- og vedligeholdelsesarbejde samt til transport af varer og materialer.



2. Hoveddrager

Hoveddrageren i en dobbeltbjælke overhead traveling Crane (DGOTC) er den primære bærende komponent, der spænder over bygningens eller arbejdsområdets bredde. Den består af to parallelle bjælker, der understøtter hejsevognen og andre komponenter i kranen. Hoveddragerens størrelse og styrke afhænger af vægten og dimensionerne af de byrder, der skal løftes og flyttes, samt spændvidden. Hoveddrageren er typisk designet og fremstillet i henhold til internationale standarder for at sikre sikkerhed og pålidelighed. Materialet, der bruges til hoveddrageren, kan variere, men almindelige materialer omfatter konstruktionsstål eller aluminiumslegeringer. Hoveddrageren i en DGOTC spiller en afgørende rolle for kranens funktion og er en integreret del af dens overordnede struktur.



3. Løftesystem

Løftekomponenterne i kranen inkluderer en hejs, vogn og bro. Taljen bruges til at løfte og sænke lasten, mens vognen flytter lasten vandret langs broen. Broen er monteret på dragerne og kører på tværs af banens længde. Kranen drives af en elmotor og kan styres af en fjernbetjening eller et vedhæng.

4. Ende Vogne

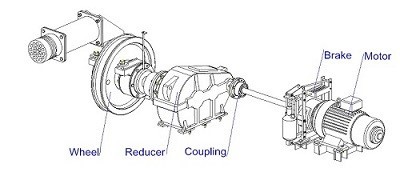

5. Kranbevægelsesmekanisme

1) Dobbelt drager overhead-kran er en type industrikran, der bruges til at løfte og transportere tunge byrder i fremstillings-, bygge- og logistikindustrien. Den består af to parallelle dragere, en hejsemekanisme og en køremekanisme.

2) Kranbevægelsesmekanismen er ansvarlig for at flytte kranen langs længden af ​​banebjælkerne, der er installeret på bygningskonstruktionen. Det består normalt af drivmotorer, hjul eller ruller og et kontrolsystem, der gør det muligt for kranføreren at flytte kranen i forskellige retninger.

3) Køremekanismen er designet til at give en jævn og præcis bevægelse af kranen, selv når den bærer tunge byrder. Drivmotorerne og styringerne er ofte elektriske, hvilket giver mulighed for øget præcision og jævn drift.

4) Samlet set er den dobbelte drager overhead-kran med sin avancerede køremekanisme et fremragende valg til tunge løft og transportbehov i fremstillings-, bygge- og logistikindustrien.



6. Trolley-traverseringsmekanisme

1) Trolleyens traverseringsmekanisme er en afgørende komponent i en dobbeltbjælke overliggende travers. Den er ansvarlig for at flytte vognen langs brodragerens længde og sætter kranen i stand til at udføre vandrette bevægelser.

2) Trolleyens traverseringsmekanisme består af en motor, gearkasse, bremse og et sæt hjul eller ruller. Motoren giver den nødvendige kraft til at flytte vognen, mens gearkassen styrer hastigheden og drejningsmomentet. Bremsen sikrer, at vognen ikke bevæger sig, når motoren ikke er i drift.

3) Vognen er monteret på hjul eller ruller, der føres langs skinner fastgjort til brodrageren. Når motoren aktiveres, flyttes hjulene eller rullerne frem eller tilbage, så vognen kan køre langs brodragerens længde.

4) Trolleyens traverseringsmekanisme kan styres ved hjælp af en række forskellige metoder, herunder pendelstyring, radiostyring eller en kabine udstyret med betjeningselementer. Disse kontroller gør det muligt for føreren at flytte vognen fremad, bagud, til venstre eller højre, hvilket gør det nemt at placere lasten med præcision.

5) Overordnet set er trolleyens traverseringsmekanisme en væsentlig komponent i en travers med dobbeltbjælke, og den spiller en afgørende rolle i dens drift. Det gør det muligt for kranen at transportere last vandret, hvilket gør den til et alsidigt og effektivt værktøj til mange forskellige applikationer.



7. Kranhjul

1) En traverskran med dobbeltbjælke har 2 kranhjul, der understøtter kranens bevægelse langs skinnerne. Disse kranhjul er typisk lavet af stål og er placeret på hver side af kranens bro, som spænder over mellemrummet mellem de to parallelle dragere. Kranhjulene har typisk flanger, der hjælper med at holde kranen på skinnerne og forhindre den i at afspore. Kranhjulenes størrelse og kapacitet afhænger af kranens bæreevne og skinnestørrelse og styrke.

2) Kranhjulet er en kritisk komponent i en kørekran med dobbeltbjælke. Det er et hjul, der er monteret på en aksel og bruges til at understøtte og flytte kranen langs banebjælken. Kranhjulet er lavet af et slidstærkt materiale som smedet stål eller støbejern, og har en flange, der holder det på banen. Kranhjulets størrelse vil afhænge af kranens bæreevne og bredden af ​​banebjælken. Korrekt vedligeholdelse af kranhjulet er vigtigt for at sikre sikker og effektiv drift af kranen. Med tiden kan kranhjulet blive slidt og skal udskiftes for at opretholde en jævn bevægelse af kranen langs banebjælken.

3) Hjulsættene af hjørnekassetypen er alle ført ud af olierør, hvilket er praktisk til oliering og vedligeholdelse

Hjulmaterialet anvender ZG340-640 og er udsat for avanceret effektfrekvens varmebehandling og bratkøling



8. Krankrog

Løftekraner med dobbeltbjælke bruges i industri- og produktionsmiljøer til at løfte og transportere tunge byrder. Krankrogen er den komponent, der rent faktisk løfter og flytter lasten. Den er fastgjort til enden af ​​hejserebet og kan sænkes og hæves ved hjælp af kranens betjeningselementer. Krogens størrelse og vægtkapacitet afhænger af den specifikke kran, der anvendes. Sikkerhedsfunktioner såsom belastningsbegrænsere og nødstopknapper er indbygget i designet for at sikre sikker drift.



9. Motor

1) Motoren til en kørekran med dobbeltbjælke er typisk en AC-induktionsmotor. Disse motorer er designet til at give høj effekt og effektiv ydeevne, hvilket gør dem ideelle til tunge krananvendelser.

2) Motoren er typisk koblet til en gearkasse, som reducerer motorhastigheden for at give det nødvendige drejningsmoment til løft af tunge byrder. Gearkassen giver også mulighed for præcis hastighedskontrol, hvilket er vigtigt for sikker og effektiv drift af kranen.

3) Motoren og gearkassen er anbragt i et beskyttende kabinet, som hjælper med at forhindre skader fra støv, snavs og andre miljøfaktorer. Indkapslingen er også med til at reducere støjniveauet, hvilket er vigtigt for at opretholde et sikkert og behageligt arbejdsmiljø for kranførere og andre arbejdere i nærheden.

4) Overordnet set er motoren en kritisk komponent i en traverskran med dobbeltbjælke, der giver den kraft og kontrol, der er nødvendig for sikkert og effektivt at flytte tunge byrder.



10. Lyd- og lysalarmsystem & endestop

1) Hver kran vil være udstyret med et lyd- og lysalarmsystem, og så det er en effektiv måde at holde folk i sikkerhed i nødsituationer. Det er vigtigt at sikre, at systemet regelmæssigt testes og vedligeholdes for at sikre, at det er i god stand.

2) Endeafbryderen kan bruges i vid udstrækning i tredimensionel kontrol og rejsebegrænsning af hejsemaskiner, og den kan beskytte kranen.



11. Sikkerhedsanordninger

Der er adskillige sikkerhedsanordninger, der bruges i traverskraner med dobbeltbjælke, herunder:



1) Overbelastningsbeskyttelse:Denne sikkerhedsanordning sikrer, at kranen ikke løfter mere vægt, end den kan klare. Den består typisk af en overbelastningsbegrænser, der udløser en alarm eller stopper kranen, hvis belastningen overskrider sikkerhedsgrænsen.

2) Anti-kollisionsenhed:Denne sikkerhedsanordning forhindrer kollisioner mellem kranen og andre genstande eller kraner på samme spor. Den består generelt af sensorer, der registrerer nærheden af ​​andre objekter og udløser en alarm eller stopper kranen, hvis en kollision er forestående.

3) Nødstopknap:Denne sikkerhedsanordning gør det muligt for kranføreren at standse kranen i tilfælde af en nødsituation. Knappen er typisk placeret et synligt og tilgængeligt sted for operatøren.

4) Grænseafbryder:Denne sikkerhedsanordning begrænser kranens vandring ved at sætte en grænse for bevægelsesområdet. Endeafbryderen er monteret på kranens vogn og bro og udløser alarm eller stopper kranen, hvis grænserne overskrides.

5) Advarselslamper:Denne sikkerhedsanordning advarer arbejdere i nærheden af ​​kranens bevægelse. Lysene blinker typisk for at advare arbejderne om at holde sig fri af kranens vej.

Disse sikkerhedsanordninger spiller en essentiel rolle i at forebygge ulykker og sikre arbejdernes sikkerhed omkring dobbeltbjælke kørende kraner.



12. Kontroltilstand

Dobbeltdrager traverskraner kan styres på forskellige måder afhængigt af den specifikke applikation og brugerpræferencer.

1) Vedhæng kontrol:Dette er den mest almindeligt anvendte kontroltilstand for traverskraner med dobbeltbjælke. Operatøren bruger en håndholdt pendel til at kontrollere kranens bevægelse, herunder løft, sænkning, kørsel med trolley og brokørsel.

2) Fjernbetjening:I denne kontroltilstand styrer operatøren kranens bevægelse ved hjælp af en trådløs fjernbetjening. Dette bruges almindeligvis, når operatøren skal bevæge sig rundt i arbejdsområdet, eller når kranen bruges til farlige materialer.

3) Kabinekontrol:Kabinestyring bruges i kraner, hvor operatøren skal være placeret i nærheden af ​​lasten for bedre udsyn og kontrol. Kabinen er normalt placeret i toppen af ​​kranen, og operatøren bruger et kontrolpanel til at styre kranens bevægelse.

4) Radiostyring:Radiostyring ligner fjernbetjening, men bruger radiobølger til at kommunikere mellem controlleren og kranen. Denne tilstand bruges almindeligvis til kraner, der skal arbejde i et farligt miljø eller på steder, hvor operatøren ikke kan være til stede.

5) PLC kontrol:Programmerbar Logic Controller (PLC) kontrol bruges i kraner, der kræver kompleks automatisering og overvågning. PLC-systemet styrer kranens bevægelse, hastighed og drift baseret på programmerede input og feedback-sensorer.



13. Skitse









1. Høj løftekapacitet:Dobbeltdrager traverskraner har en højere løftekapacitet end enkeltdrager kraner på grund af deres to dragere. Dette gør dem ideelle til tunge industrielle applikationer.

2. Længere spændvidde:Dobbelt drager traverskraner kan spænde over længere afstande, hvilket gør dem velegnede til større anlæg.

3. Øget kroghøjde:Dobbeltdragerdesignet giver mulighed for en højere kroghøjde end enkeltdragerkraner, hvilket er vigtigt i applikationer, hvor lodret frigang er et problem.

4. Forbedret stabilitet:Løbende traverskraner med dobbeltbjælke er mere stabile end enkeltdragerkraner, hvilket giver et sikrere driftsmiljø.

5. Mere tilpasningsdygtig:Dobbelte dragere traverskraner kan tilpasses til at passe til specifikke industrielle applikationer, hvilket gør dem til en mere alsidig løsning.

6. Reduceret vedligeholdelse:Løbende traverskraner med dobbeltbjælke kræver mindre vedligeholdelse end enkeltdragerkraner på grund af deres større størrelse og bedre stabilitet.

7. Længere levetid:På grund af deres holdbare konstruktion og reducerede vedligeholdelseskrav har traverskraner med dobbeltbjælke en længere levetid end enkeltbjælkekraner.

8. Øget produktivitet:Løbende traverskraner med dobbeltbjælke kan håndtere større belastninger og arbejde over større afstande, hvilket fører til øget produktivitet i industrielle omgivelser.





Dobbelte dragere traverskraner er almindeligt anvendt i forskellige industrier såsom byggeri, fremstilling og logistik. Disse kraner er designet til at imødekomme krav til tunge løft og kan håndtere belastninger fra 5 til 500 tons. Nogle af de almindelige anvendelser af traverskraner med dobbeltbjælke er:



1. Stålfremstilling:Disse kraner er meget udbredt i stålværker til håndtering af råmaterialer, stålskrot og færdige produkter. De bruges også til lastning og losning af store stålspoler fra lastbiler og fragtskibe.

2. Bilindustrien:Dobbeltdrager overheadkraner er meget udbredt i bilindustrien til håndtering af tunge autodele og udstyr. De bruges til at løfte motorer, køretøjsrammer og andre store bilkomponenter under fremstillingsprocessen.

3. Konstruktion:Disse kraner bruges almindeligvis på byggepladser til at løfte og flytte tunge byggematerialer såsom stålbjælker, betonblokke og præfabrikerede paneler. De bruges også til at opføre store stålkonstruktioner og bygge broer.

4. Fremstilling:Dobbeltdrager overheadkraner er meget udbredt i produktionsfaciliteter til håndtering af tungt maskineri og udstyr. De bruges til at løfte store og tunge genstande såsom generatorer, turbiner og kompressorer.

5. Logistik:Disse kraner bruges i vid udstrækning i logistikindustrien til håndtering og flytning af tunge lastcontainere og kasser i havne, jernbaner og lufthavne. De bruges også til lastning og losning af last fra lastbiler og andre typer køretøjer.





1. Design og teknik:Det første trin i produktionen af ​​en traverskran med dobbeltbjælke er design og konstruktion. Dette omfatter bestemmelse af kranens specifikationer, såsom belastningskapacitet, spændvidde og højde, samt typen af ​​materiale, der skal bruges i byggeriet.

2. Materialevalg:Når designet er færdigt, er næste trin at vælge de materialer, der skal bruges til at konstruere kranen. Dette omfatter stål, motorer, bremser, elektriske komponenter og andre nødvendige dele.

3. Fremstilling:Efter at materialerne er valgt, begynder fremstillingsprocessen. Dette involverer skæring, bukning og svejsning af stålet for at skabe de forskellige komponenter i kranen. Hver komponent behandles derefter med en beskyttende belægning for at forhindre korrosion.

4. Montering:Når alle komponenterne er blevet fremstillet, begynder monteringsprocessen. Dette indebærer, at de forskellige dele sættes sammen ved hjælp af bolte og andre fastgørelsesmidler. Motorer, bremser, elektriske ledninger og andre komponenter er også installeret på dette stadium.

5. Inspektion og prøvning:Den færdige kran bliver derefter inspiceret og testet for at sikre, at den opfylder alle sikkerhedsstandarder og fungerer korrekt. Dette inkluderer belastningstest, elektrisk test og funktionstest af alle komponenter.

6. Levering og installation:Det sidste trin i produktionsproceduren er at levere kranen til kunden og installere den på det ønskede sted. Dette involverer brug af en kran eller andet løfteudstyr til at løfte kranen på plads og fastgøre den til den bærende struktur.



Samlet set kræver produktionsproceduren for en traverskran med dobbeltbjælke et dygtigt team, avanceret udstyr og sans for detaljer for at skabe en sikker og pålidelig kran, der opfylder kundens behov.





Virksomheden har installeret en intelligent udstyrsstyringsplatform og har installeret 310 sæt (sæt) håndterings- og svejserobotter. Efter afslutningen af ​​planen vil der være mere end 500 sæt (sæt), og udstyrsnetværkshastigheden vil nå 95 procent. 32 svejselinjer er taget i brug, 50 er planlagt installeret, og automatiseringsgraden for hele produktlinjen er nået op på 85 procent.
