Enkelt bjælke overliggende rejsekran

Denne type kran er ideel til applikationer, der kræver høj løftekapacitet og lange spændvidder. Den er også yderst effektiv og kan betjenes med lethed, hvilket gør den til et populært valg for mange industrianlæg.



Single Girder Overhead Traveling Crane er tilgængelig i en række kapaciteter, lige fra nogle få tons op til flere hundrede tons. Den fås også med forskellige løftehøjder og spændvidder, så den kan tilpasses til de specifikke behov for hver applikation.



Kranen er udstyret med en række sikkerhedsfunktioner, herunder overbelastningsbeskyttelse, nødstopknapper og sikkerhedsanordninger, der forhindrer kollisioner og sikrer sikker drift.



Samlet set er enkeltbjælke overhead traveling Crane en pålidelig og omkostningseffektiv løsning til håndtering af tunge byrder i industrielle omgivelser.

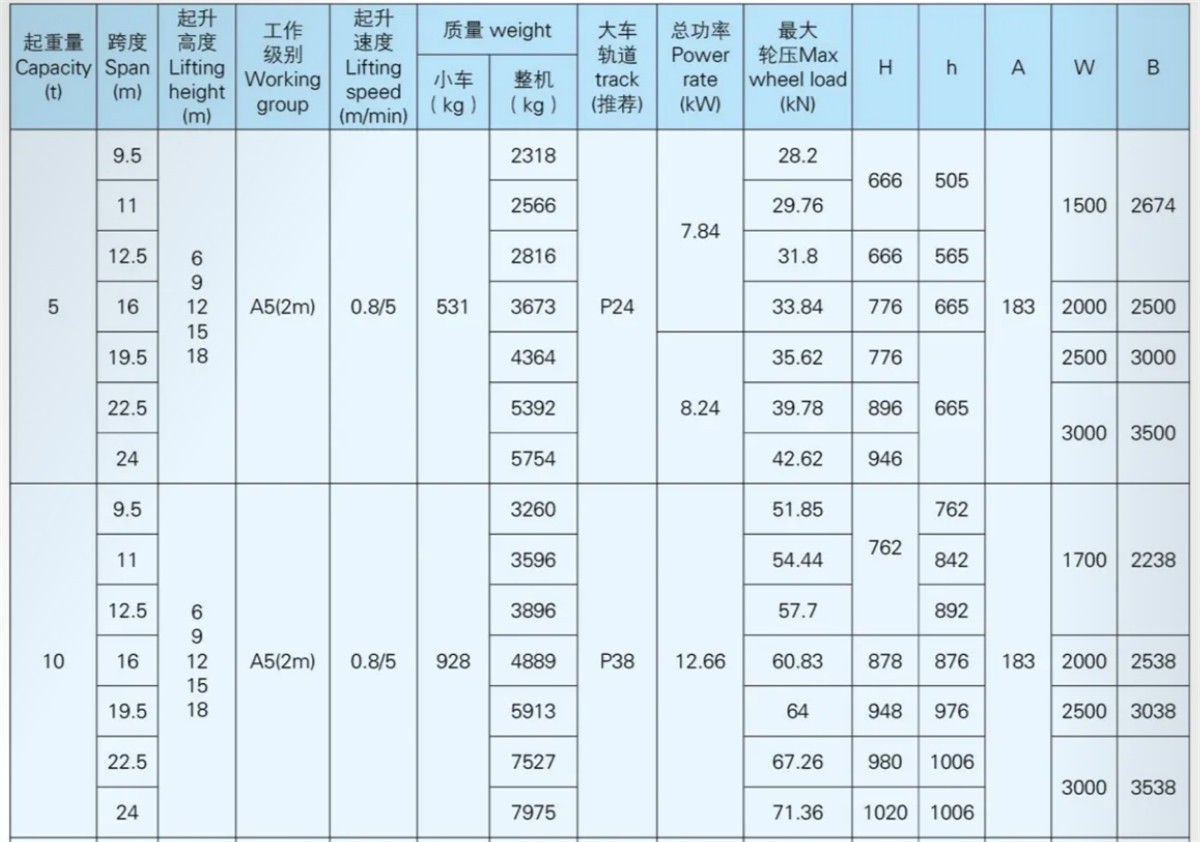

• Kapacitet: 1-20ton
• Kapacitet: 3.2-80ton
• Spændvidde: 4-31,5m
• Løftehøjde: tilpasset efter kundernes forhold på stedet
• Arbejdspligt: ​​FEM Standard A5
• Raged spænding: 220V~690V, 50-60Hz, 3ph AC
• Beskyttelsesklasse: IP54 IP55
• Krankontroltilstand: Pendantkontrol / Fjernbetjening / Kabinekontrol

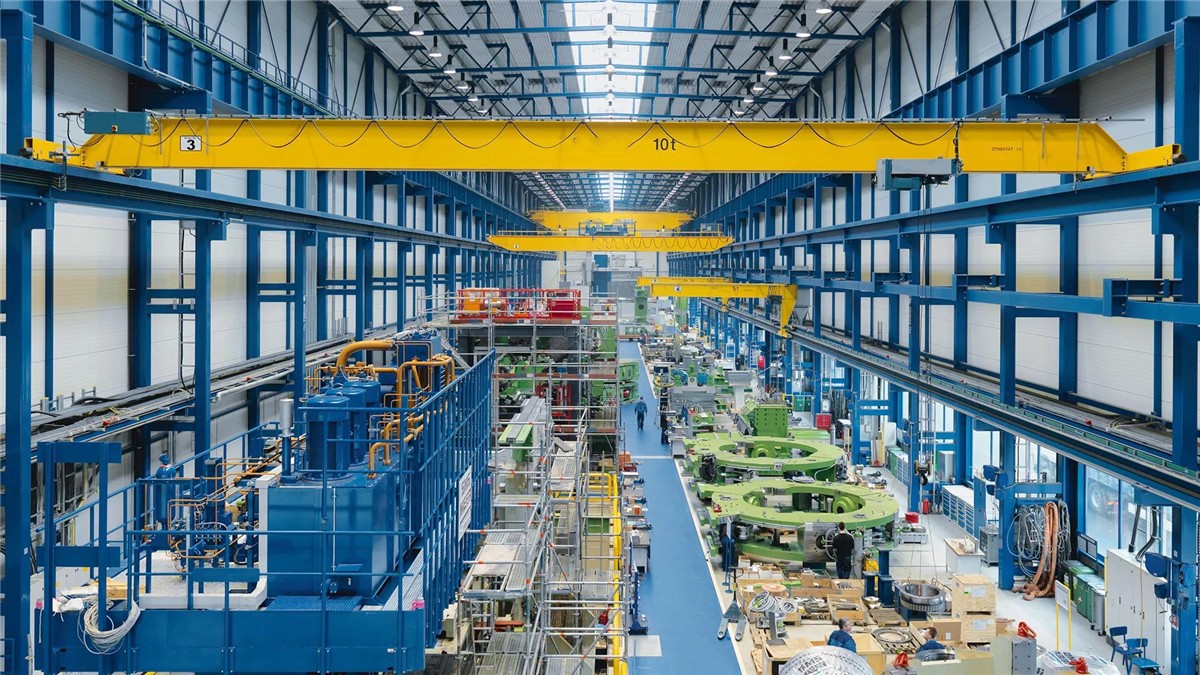

1. Hel sæt kran

Enkeltdrager traverskran er en type industrikran, der er designet til at løfte og transportere tunge byrder. Den består af en enkelt drager, der spænder over anlæggets bredde og er understøttet af et par endevogne, der er monteret på skinner. Bærebjælken er typisk lavet af stål, og den understøtter en hejs, der kan bruges til at løfte og flytte tunge genstande. Kranen styres af en operatør, der bruger en pendant-kontrol eller radiofjernbetjening til at flytte hejsen og kranen langs sporene. Løbende kraner med enkeltbjælke bruges almindeligvis i produktionsfaciliteter, lagre og skibsværfter til at flytte tunge materialer og udstyr. De er designet til at være meget holdbare og pålidelige med en lang levetid og minimale vedligeholdelseskrav.



2. Hoveddrager

1) Hoveddrageren i en enkelt drager overhead-kran er den primære strukturelle komponent, der understøtter lasten og andre krankomponenter. Den består af en vandret bjælke, der løber langs kranen og er typisk lavet af stål.

2) Hoveddrageren kan designes i en række forskellige konfigurationer, så de passer til applikationens specifikke behov, såsom spændvidden og den nødvendige vægtkapacitet. Designet vil tage højde for faktorer som typen af ​​byrde, der løftes, antallet af løft i timen og arbejdsmiljøet.

3) Hoveddrageren vil typisk have et åbent design med krydsafstivning for at give sidestabilitet og forhindre svaj. Den kan også indeholde vognskinner, der løber langs drageren, så vognen kan bevæge sig langs.

4) I en traverskran med enkelt drager er hoveddrageren understøttet af endevogne, der kører langs banebjælkerne. Endelastbilerne inkluderer hjul eller hjul, der gør det muligt for dem at bevæge sig langs banebjælkerne og understøtte lasten, når den flyttes fra et sted til et andet.

5) Overordnet set er hoveddrageren en kritisk komponent i en traverskran med enkelt drager, der giver den nødvendige styrke og støtte til at muliggøre sikre, effektive løfteoperationer.



3. Elektrisk wirehejs

1) En enkelt drager elektrisk wirehejs består af en enkelt vandret bjælke (drager), der understøtter vægten af ​​hejsen og den last, der hejses. Taljen er udstyret med et ståltov, der er viklet om en tromle og fastgjort til en løftekrog.

2) Den elektriske wirehejs drives af en elektrisk motor, som driver en gearkasse for at give det drejningsmoment, der kræves for at løfte lasten. Gearkassen er forbundet til tromlen gennem et system af gear og giver den nødvendige reduktion af hastigheden for at sikre, at ståltovet ikke glider eller bliver beskadiget under drift.

3) Enkeltbjælke elektriske wirehejser bruges almindeligvis i fabrikker, lagerbygninger og andre industrielle omgivelser, hvor tunge byrder skal løftes og flyttes. De betjenes typisk af en fjernbetjening, som gør det muligt for brugeren at styre løft og nedstigning af lasten fra en sikker afstand.

4) Samlet set er den elektriske wirehejs med enkelt bjælke en pålidelig og effektiv måde at løfte og flytte tunge byrder i industrielle omgivelser. Dens kompakte størrelse og lette betjening gør den til et populært valg for mange virksomheder.



4. Ende Vogne

1) Enkeltbjælke overliggende kranendevogne er komponenterne i en enkeltbjælke overliggende traverskran, der understøtter krandrageren og tillader den at køre langs baneskinnerne. Endevogne er designet til at give en stabil og jævn løbeflade til krandrageren, hvilket sikrer, at den bevæger sig effektivt og sikkert.

2) Typisk omfatter endevognenheden en ramme, som understøtter krandrageren og danner et monteringspunkt for hejsevognen. Rammen er også udstyret med et sæt hjul, der løber langs banens stålskinner. Afhængigt af applikationen kan endevogne enten skubbes eller trækkes, hvilket betyder, at de er udstyret med enten et motoriseret drivsystem eller et manuelt system, der gør det muligt for kranføreren at flytte kranen langs skinnerne.

3) Endevognenheden er ofte en af ​​de mest kritiske komponenter i en traverskran, da den er udsat for høje niveauer af belastning og belastning under normal drift. Som sådan skal endevogne være omhyggeligt designet og fremstillet for at sikre holdbarhed, styrke og pålidelighed. Derudover skal endevogne også efterses og vedligeholdes regelmæssigt for at sikre, at de fungerer sikkert og effektivt.



5. Kranhjul

1) Kranhjulet er en af ​​nøglekomponenterne i EOT-kranen med enkeltbjælke og bruges til at understøtte og styre vognen langs banen. Den er typisk lavet af højstyrkestål med en slidstærk overfladebelægning, og er designet til at modstå de tunge belastninger og konstant slitage ved industriel brug.

2) Kranhjulet er monteret på en lejesamling, der gør det muligt at rotere let, og kan justeres for at sikre jævn og præcis bevægelse af vognen langs landingsbanen. Det er ofte en af ​​de mest kritiske dele af kranen og kræver regelmæssig vedligeholdelse og inspektion for at sikre pålidelig og sikker drift.

3) Hjulsættet af høj kvalitet er lavet af 45 # stålsmedning, skrubning, konditionering og efterbehandling. Varmebehandlingens hårdhed er HB305 ~ 385, og hårdheden af ​​hærdningslaget ved 18 mm dybde er ikke mindre end HB250. Hjulakslen er lavet af 45# stål, som er skrub, hærdet og færdigbehandlet. Varmebehandlingens hårdhed er 250 ~ 280HB.



6. Krankrog

Krogen på en enkelt drager eot kran er en væsentlig komponent, der suspenderer lasten og gør det muligt at løfte og transportere den. Den er typisk fastgjort til et stålreb eller kæde, der er forbundet med hejsen, som er ansvarlig for at hæve og sænke lasten. Krogen er designet til sikkert at gribe lasten og opretholde en vis vinkel for at forhindre glidning eller væltning under transport. Kroge på traverskraner med enkeltbjælke fås i en række forskellige størrelser og kapaciteter for at imødekomme forskellige applikationer. De bør altid efterses regelmæssigt og vedligeholdes for at sikre sikker drift.



7. Motor

Kranmotoren er en vigtig komponent i en kørekran med enkelt drager. Det er ansvarligt for at give kraft til kranen til at flytte lasten vandret langs landingsbanen. Motoren er normalt en vekselstrømsmotor, der er designet til at give et højt drejningsmoment ved lave hastigheder, hvilket er nødvendigt for at løfte og flytte tunge byrder. Motoren er forbundet med en gearkasse, som reducerer motorhastigheden og øger drejningsmomentet. Dette gør det muligt for kranen at løfte og flytte tunge byrder med lethed. Motoren styres af et variabelt frekvensdrev (VFD) for at sikre præcise og jævne bevægelser af kranen. Størrelsen og kapaciteten af ​​motoren afhænger af kranens belastningskapacitet og den nødvendige hastighed til applikationen.



8. Lyd- og lysalarmsystem og endestopsikring

1) Hver kran vil være udstyret med et lyd- og lysalarmsystem, og så det er en effektiv måde at holde folk i sikkerhed i nødsituationer. Det er vigtigt at sikre, at systemet regelmæssigt testes og vedligeholdes for at sikre, at det er i god stand.

2) Endeafbryderen kan bruges i vid udstrækning i tredimensionel kontrol og rejsebegrænsning af hejsemaskiner, og den kan beskytte kranen.



9. Sikkerhedsanordning

Der er forskellige sikkerhedsanordninger, der kan implementeres på en traverskran med enkelt drager, herunder:



1) Grænseafbrydere:Disse sporskifter er placeret i begge ender af kranens bane, og de sikrer, at kranen ikke løber af banen. De kan også bruges til at indstille øvre og nedre grænser for kranens vandring.

2) Nødstopknap:Denne knap standser øjeblikkeligt kranen i tilfælde af en nødsituation og beskytter både operatøren og lasten.

3) Overbelastningsbeskyttelse:Denne enhed forhindrer kranen i at hejse eller flytte byrder, der overstiger dens nominelle kapacitet. Det kan implementeres ved hjælp af vejeceller eller tryksensorer.

4) System til undgåelse af kollisioner:Dette system bruger sensorer til at registrere forhindringer i kranens vej og stoppe kranens bevægelse for at undgå kollisioner.

5) Anti-afsporingsanordning:Denne enhed forhindrer kranen i at afspore, hvis den løber af sporet. Det kan implementeres ved hjælp af skinneklemmer eller skinnefejer.

6) Advarselsalarmer og lys:Disse enheder advarer folk i området om, at kranen er i drift og hjælper med at forhindre ulykker.

7) Fjernbetjening nødstop:Denne enhed gør det muligt for operatøren at stoppe kranen på afstand i tilfælde af en nødsituation.

Implementering af disse sikkerhedsanordninger kan hjælpe med at beskytte arbejdere, forhindre skader på lasten og forlænge kranens levetid.



10. Kontroltilstand

Styresystemet til en traverskran med enkelt drager omfatter typisk følgende komponenter:

1) Løftekontrol:Dette styrer løft og sænkning af lasten ved hjælp af en elektrisk motordrevet hejseenhed.

2) Brokontrol:Dette styrer kranens laterale bevægelse langs landingsbanens længde ved at drive bromotoren.

3) Trolleystyring: Dette styrer vognens bevægelse frem og tilbage langs drageren, som drives af en vognmotor.

4) Vedhængskontrol:Dette er en håndholdt fjernbetjeningsenhed, der giver operatøren mulighed for manuelt at styre kranen.

5) Sikkerhedsfunktioner:Styresystemet omfatter også forskellige sikkerhedsfunktioner såsom overbelastningsbeskyttelse, endestop og nødstopknapper for at sikre sikker drift af kranen.

6) Strømforsyning:Styresystemet drives af en elektrisk strømforsyning, typisk en trefaset vekselstrømsmotor, som omdanner energien til højspændingsstrøm, der driver motorerne til hejsning, brobygning og trolleybevægelse.

7) Overordnet set er kontrolsystemet designet til at sikre, at kranen fungerer sikkert, effektivt og pålideligt, samtidig med at operatøren får præcise og brugervenlige kontroller til at manipulere lasten.



11. Skitse









Der er flere fordele ved en enkelt drager traverskran:



1. Reducerede omkostninger: På grund af deres enkle design og lette konstruktion er traverskraner med enkeltbjælke billigere end dobbeltbjælkekraner.

2. Nem installation:Installationen af ​​en enkeltbjælkekran er forholdsvis nemmere og hurtigere sammenlignet med dobbeltdragerkraner.

3. Krav til lavere loftshøjde:Da enkeltdragerkranen har et lavere frihøjdebehov, er det ikke nødvendigt at have højt til loftet i fabrikationsanlægget.

4. Letvægtskonstruktion:Enkeltdragerkranen er let i konstruktionen, hvilket resulterer i mindre belastning af bygningskonstruktionen.

5. Lav vedligeholdelse:Det reducerede antal bevægelige dele i enkeltdragerkranen betyder mindre vedligeholdelse sammenlignet med en dobbeltdragerkran.

6. Ideel til lette belastninger:Enkeltdragerkranen er ideel til lette belastninger op til 20 tons, hvilket gør den perfekt til små produktionsorganisationer.

7. Høj effektivitet:Enkeltdrager-kranen tilbyder effektiv materialehåndteringskapacitet, reducerer arbejdsomkostninger og øger produktiviteten.





En traverskran med enkelt drager er en populær type kran, der bruges i forskellige applikationer, hvor materialer skal løftes og flyttes fra et sted til et andet. Her er nogle almindelige anvendelser af traverskraner med enkeltbjælke:



1. Fremstillings- og produktionsfaciliteter:Løftekraner bruges almindeligvis på fabrikker og produktionsanlæg til at flytte råmaterialer, færdige produkter og tunge maskiner fra et sted til et andet. De er især nyttige til at løfte og placere tunge og omfangsrige genstande, som ville være vanskelige eller umulige for arbejdere at flytte manuelt.

2. Lager- og lagerfaciliteter:Løftekraner er også almindeligt anvendt i lagre og lagerfaciliteter til at flytte tunge genstande rundt til opbevaring eller lastning på lastbiler til transport. De er især nyttige i opbevaringsfaciliteter i flere niveauer, hvor genstande skal flyttes mellem etager og niveauer.

3. Byggepladser:Enkeltdrager traverskraner bruges også i byggebranchen til byggeprojekter. De bruges til at flytte tungt udstyr og materialer rundt på byggepladsen, såsom stålbjælker, betonblokke og rør.

4. Forsendelse og logistik:Løftekraner bruges også i skibshavne og logistikcentre til at flytte fragtcontainere og tungt gods til og fra skibe eller lastbiler. De er især nyttige til håndtering af sart og dyr last.

5. Strømproduktion:Trafikkraner bruges i kraftværker til vedligeholdelses- og reparationsarbejde. De bruges til at flytte rundt på tungt maskineri og udstyr, såsom turbiner og generatorer.

Sammenfattende er løftekraner med enkeltbjælke alsidige maskiner, der kan bruges i en række forskellige industrier og applikationer, hvor tunge løft og flytning er påkrævet.













Virksomheden har installeret en intelligent udstyrsstyringsplatform og har installeret 310 sæt (sæt) håndterings- og svejserobotter. Efter afslutningen af ​​planen vil der være mere end 500 sæt (sæt), og udstyrsnetværkshastigheden vil nå 95 procent. 32 svejselinjer er taget i brug, 50 er planlagt installeret, og automatiseringshastigheden for hele produktlinjen er nået.
