Krabbe overhead kran

Typer af krabbe overheadkraner

1. enkelt bjælke krabbe kran

Lys til mellemlang (1-20 ton).

Omkostningseffektive til workshops, lagre og små fabrikker.

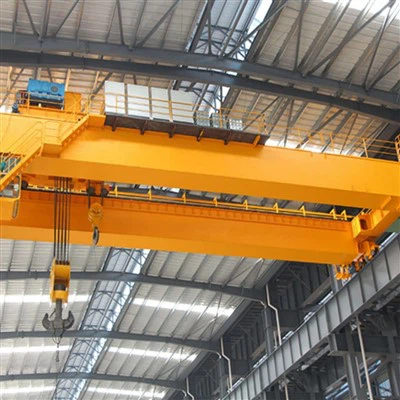

2. dobbelt bjælke krabbe kran

Kraftig (20-500+ tons).

Mere stabil for stålfabrikker, støberier og tunge industrier.

3. eksplosionssikker krabbe kran

Brugt i farlige miljøer (kemiske planter, olieraffinaderier).

Flammefast motorer og elektriske komponenter.

4. Foundry Crab Crane

Varmebestandigt design til håndtering af smeltet metal.

Forstærkede kroge og termisk beskyttelse.

5. Magnetisk\/elektrisk krabbe kran

Udstyret medElektromagnetiske løftereTil håndtering af stålplader, skrotmetal.



Crab Crane vs. Standard overhead kran

Funktion	Krabbe overhead kran	Standard overhead kran
Bevægelse	Hejs + vogn bevæger sig langs bjælken	Fast hejs, vognene bevæger sig
Fleksibilitet	Mere præcis placering	Mindre manøvrerbar
Belastningskapacitet	Op til 500+ tons	Typisk op til 100 ton
Koste	Højere startomkostninger	Mere økonomisk
Opretholdelse	Lettere adgang til dele	Mere kompleks vedligeholdelse



A Krabbe overhead kranBestår af flere nøglekomponenter, der arbejder sammen for at muliggøre præcis og effektiv belastningshåndtering. Nedenfor er en detaljeret sammenbrud af dens hoveddele:



1. krabbeenhed (hoist + vognmontering)

Elektrisk hejse

Bruger aWire Rope Hoist(for tunge belastninger) ellerKæde hejs(for lettere belastninger).

Inkluderer enMotor, gearkasse, tromme og bremsesystem.

Vognramme

Understøtter hejsen og giver den mulighed for at bevæge sig vandret langs broens bjælke.

Udstyret medhjul, motorer og geartil glat rejse.



2. Bridgebjælke (hovedbelastningsstruktur)

Enkelt bjælke(For lette til mellemstore kraner, op til 20 ton).

Dobbelt bjælke(Til tunge applikationer, 20-500+ tons).

Lavet afStål med høj styrkemed svejset\/boltet konstruktion.

3. slutvogne (slutbiler)

Beliggende i begge ender af broens bjælke.

Indeholdehjul, motorer og bufferetil kranbevægelse langs landingsbanen.

Drivmekanismer(enkelt eller dobbeltmotor) til glat rejse.

4. landingsbane -system

Runway Beams- Støtt kranens bevægelse.

Kranskinner- Vejled hjulene på endevogne.

Jernbaneklemmer- Fastgør kranen, når den ikke er i brug.

5. Elektrisk og kontrolsystem

Kontrolpanel- Huse kontaktorer, relæer og overbelastningsbeskyttelse.

Operatørkontrol –

Vedhængskontrol(kablet håndholdt).

Radio -fjernbetjening(Trådløs, for sikrere drift).

Begrænsningskontakter-Forhindre over-rejsen af ​​hejse og vogn.

Variabel frekvensdrev (VFD)- sikrer glat acceleration\/deceleration.

6. Sikkerhedskomponenter

Overbelastningsbegrænser- forhindrer løft ud over nominel kapacitet.

Nødstopknap- Skærer øjeblikkeligt strømmen i nødsituationer.

Anti-kollisionssystem- Bruges, når flere kraner fungerer i det samme område.

Varmebestandige bremser-Væsentlige for støberi- eller høje temperaturmiljøer.

.

7. Valgfrie vedhæftede filer

Magnetisk løfter- Til håndtering af stålplader eller skrot.

C-hook\/grab krog- Til specialiseret løft (f.eks. Spiraler, trommer).

Roterende enhed- Tillader 360 graders belastningsrotation.

Sammenligning: Standard overhead kran vs. krabbe overhead krankomponenter

Komponent	Standard overhead kran	Krabbe overhead kran
Hejs bevægelse	Rettet på vogn	Bevæger sig langs vognen (Crab Unit)
Trolley Design	Enkel, integreret hejse	Separat krabbemekanisme
Præcision	Moderat	Højere (bedre positionering)
Opretholdelse	Mere kompliceret	Lettere (modulopbygget design)
Koste	Sænke	Højere (flere funktioner)



​

SKITSE

Hovedteknisk





Krabbe overheadkraner tilbyder unikke fordele på grund af deres specialiserede design, hvilket gør dem ideelle til præcis og kraftigt materialehåndtering. Her er de vigtigste fordele:

1. Forbedret præcision og kontrol

DeUafhængig krabbeenhed(Hoist + Trolley) TilladerGlattere vandret bevægelseogBedre belastningspositioneringsammenlignet med standardkraner.

Variabel frekvensdrev (VFD'er)Aktivérgradvis acceleration\/deceleration, reducere belastningsving.

2. Højere belastningskapacitet og stabilitet

Designet tiltunge applikationer(Op til 500+ tons i dobbelt-girdermodeller).

Dobbelt-pejs krabbe kranergivestørre stabilitetTil løft af store, ubalancerede belastninger.

3. pladseffektivitet

Kompakt design tillader drift ismalle arbejdsområderHvor traditionelle kraner muligvis ikke passer.

Underhung Crab Cranes(Loftsmonteret) Maksimer gulvplads.

4.. Tilpaselig til specialiserede opgaver

Kan udstyres med:

Elektromagnetiske løftere(For stålplader, skrot).

Sølhroge(for smeltet metal i støberier).

Roterende vedhæftede filer(for præcis belastningsorientering).

5. Forbedrede sikkerhedsfunktioner

Overbelastningsbeskyttelseforhindrer kranskade.

Anti-Sway Technologyminimerer belastningsving.

Eksplosionssikre mulighedertil farlige miljøer.

6. Nedre vedligeholdelse og længere levetid

Modulært design forenklerKomponentudskiftning.

Varmebestandige belægningerogForseglede elektriske systemerReducer slid under barske forhold.



Anvendelser af krabbe overheadkraner

Krabbekraner er vidt brugt i brancher, der kræverPræcisionsløftning, tunge belastninger og barske miljøer:

1. Stål- og metalforarbejdning

Håndteringstålspoler, plader og bjælker.

Transportsmeltet metal i støberier(med varmebestandige ændringer).

2. Foundries & casting faciliteter

Bevæger sigSandforme, sej og støbegods.

Hældersmeltet metali forme med kontrolleret præcision.

3. Warehousing & Logistics

Indlæsning\/losningtunge paller, maskiner og containere.

Ideel tilWorkshops med begrænset plads.

4. kraftværker og tunge maskiner

LøftningTurbiner, generatorer og stort udstyr.

Vedligeholdelse afkedler og trykfartøjer.

5. Skibsbygning og rumfart

SamlingSkibskrog og luftfartøjskomponenter.

HåndteringStore metalplader og strukturelle dele.

6. Automotive Manufacturing

Bevæger sigStemplede bildele, motorer og dør.

Håndtering af samlebåndsmateriale.

7. Skrot og genbrugsanlæg

Sortering og transportskrot metalmed magnetiske vedhæftede filer.





1. Design og teknik
Kravsamling:

Belastningskapacitet (f.eks. 10t, 50t, 100t osv.), Span, løfthøjde og operationelt miljø er defineret.

Tilpasningsbehov vurderes, såsom kontroltilstande (pendel, trådløs, kabine) og specielle funktioner (f.eks. Anti-kollision, overbelastningsbeskyttelse).

Foreløbig design:

Strukturingeniører og krandesignere skaber kranens oprindelige design, herunder hovedstråle, slutvogn, løftesystem, vognsystem, rejsemekanisme og andre komponenter.

Beregning og simulering:

Belastningsberegninger udføres for at sikre, at kranen kan håndtere den specificerede kapacitet.

Endelig elementanalyse (FEA) kan bruges til at simulere spændinger og afbøjninger i strukturen for at sikre sikkerhed og stabilitet.

Detaljeret design:

Efter godkendelse er der lavet detaljerede tegninger for hver del, herunder hovedbjælken, sluttransport, hejsesystem, motorer, kontrolsystemer og sikkerhedsfunktioner.

2. Materiel indkøb
Valg af råmateriale:

Materialer af høj kvalitet som stål, legeret stål, smedet stål og elektriske komponenter hentes i henhold til specifikationer.

Materialer inspiceres for kvalitetscertificering og overholdelse af industristandarder (f.eks. ISO, CE).

Komponent sourcing:

Standardkomponenter såsom motorer, hejsere, kontrolpaneler, begrænsningsafbrydere og sikkerhedsanordninger stammer fra pålidelige leverandører.

3. Fremstilling af komponenter
Hovedbjælke:

Skæring og svejsning af stålplader til dannelse af broens bjælke.

Girder er samlet af svejse- eller boltsektioner, hvilket sikrer, at den opfylder den krævede styrke og præcision.

Slut vognmontering:

Slutvognen er fremstillet og samlet for at holde kranen på landingsbaneskinnerne.

Hjulsamlinger er installeret for at sikre glatte rejser langs skinnerne.

Hejs og vognsystem:

Hejseenheden (elektrisk eller manuel) samles, inklusive tromle, ståletov, kroge og motor.

Vognsystemet er bygget til at transportere hejsen hen over broen, inklusive vognhjul og drivmekanismer.

Kran rejsemekanisme:

Kranhjulene er monteret på endervogne, hvilket sikrer glat vandret bevægelse.

Drevsystemet er installeret for at kontrollere rejsehastigheden.

4. forsamling af kran
Hovedstråleinstallation:

Den samlede hovedbjælke løftes og placeres på endervogne.

Bjælken er på linje for at sikre strukturel integritet.

Trolley og hejsinstallation:

Vognsystemet er monteret på hovedbjælken, og hejse er monteret på vognen.

Belastningskæden eller trådtovet er installeret og testet for glat drift.

Opsætning af rejsemekanisme:

Kranhjulene er monteret, og drevmekanismen er forbundet til kontrolsystemet til vandret bevægelse.

5. Installation af elektrisk og kontrolsystem
Lednings- og kontrolpanel:

Kontrolpanelet er installeret og kablet til at styre alle kranbevægelser (hejse, vogn, kranrejse).

Begrænsningskontakter, nødstopknapper og sikkerhedsalarmer er integreret i kontrolsystemet.

Motor- og gearinstallation:

Motorer til hejsning, rejser og vognen er installeret og tilsluttet deres respektive gear -systemer.

Test af kontrolsystemer:

Kontrolsystemer kontrolleres for at sikre korrekt integration af vedhængskontrol, trådløs fjernbetjening eller kabinekontrolmuligheder.

6. Test og kvalitetskontrol
Indlæsningstest:

Kranen gennemgår statisk belastningstest (for at kontrollere stabilitet) og dynamisk belastningstest (for at kontrollere operationel ydeevne under faktiske arbejdsvilkår).

Overbelastningsbeskyttelse og grænseafbrydere testes for at sikre, at de fungerer korrekt.

Testning af sikkerhedssystem:

Lyden og lette alarmer, grænseafbrydere, nødstopknapper og sikkerhedsenheder testes alle for funktionalitet.

Bevægelsestest:

Alle bevægelser, der er ramt, vognbevægelse, bro rejser og svajer kontrol-er testet for glat drift og præcision.

Elektrisk test:

Alle elektriske komponenter testes for korrekt ledninger, jording og kommunikation mellem systemer.

Dokumentation og certificering:

Kranen inspiceres i henhold til internationale sikkerhedsstandarder og gennemgår certificering af relevante myndigheder (f.eks. CE, ISO).

Testcertifikater for motorer, kraner og belastningstest er forberedt.

7. Endelig inspektion og maleri
Visuel inspektion:

En grundig inspektion udføres for at sikre, at kranen opfylder designspecifikationer og sikkerhedskrav.

Maleri:

Kranen er malet med anti-korrosionsbelægninger af høj kvalitet for at beskytte den mod miljøforhold.

Markering og mærkning:

Sikkerhedsmærker, advarsler og kapacitetsmarkeringer anvendes på kranen til korrekt identifikation.

8. Levering og installation
Forsendelse:

Kranen adskilles omhyggeligt i transportable dele (hvis nødvendigt) og sendes til kundens placering.

Installation:

Kranen er installeret på stedet, og alle forbindelser (effekt, mekanisk, kontrol) foretages.

Endelig idriftsættelse:

Kranen bestilles ved at køre den gennem en række operationelle tests for at sikre, at den fungerer korrekt.

Operatøruddannelse udføres om nødvendigt til sikker og effektiv brug.

9. Support efter installation
Kundeuddannelse:

Operatøruddannelse i, hvordan man bruger kranen sikkert og effektivt.

Vedligeholdelsesplan:

Tilvejebringelse af en vedligeholdelsesplan for kranens fortsatte drift, herunder regelmæssige inspektioner, smøring og test.

Eftersalgsstøtte:

Tilbyder reservedele, fejlfinding og reparationstjenester.
