Eksplosionssikker enkeltbjælke overhead kran

Den eksplosionssikre enkeltstrålet traverskran er en specialiseret løfteløsning designet til brug i farlige miljøer, hvor eksplosive gasser, støv eller andre brændbare stoffer er til stede. Disse kraner er bygget med sikkerhedsfunktioner, der minimerer antændelsesrisici, hvilket sikrer sikker drift i industrier som olie og gas, kemikalier, minedrift og kornforarbejdningsfaciliteter.

Den eksplosionssikre enkeltbjælke overhead krans nøglefunktioner: Udstyret med komponenter, der opfylder eksplosionssikre standarder, herunder specielle motorer, elektriske komponenter og indkapslinger, sikrer kranen sikker brug i klassificerede farlige områder. Konstrueret med holdbare, korrosionsbestandige materialer til modstå udfordrende miljøer og forlænge kranens levetid. Udstyret med overbelastningsbeskyttelse, nødstopfunktioner og jordforbindelsesfunktioner for at forhindre gnister eller andre antændelseskilder. Giver mulighed for jævn, præcis lasthåndtering, reducerer risici og forbedrer driftseffektiviteten. Fås i en række belastningskapaciteter, spændvidder og løftehøjder for at opfylde forskellige industrielle krav.

Den eksplosionssikre enkeltbjælke overhead krans tekniske specifikationer: Strækker sig typisk fra 1 til 20 tons, men brugerdefinerede konfigurationer er tilgængelige for højere kapaciteter. Overholder ATEX, NEC eller IECEx standarder for sikker brug i eksplosive atmosfærer. Kan tilpasses baseret på specifikke applikationsbehov. Muligheder for manuelle, halvautomatiske og fuldautomatiske styresystemer.

4) Den eksplosionssikre enkeltbjælke overheadkran er et vigtigt værktøj til industrier, der arbejder i farlige miljøer, og tilbyder pålidelige og sikre løfteoperationer. Med sine robuste sikkerhedsfunktioner og overholdelse af internationale standarder giver den en sikker, effektiv og holdbar løsning til håndtering af tungt materiale i eksplosive atmosfærer.

Kernekomponenter: Gearkasse, Motor

Oprindelsessted: Henan, Kina

Garanti: 2 år

Vægt (KG): 3000 kg

Video udgående inspektion: Forudsat

Maskintestrapport: Leveres

Kontrolmetode: kabinekontrol/wire fjernbetjening

Løftehastighed: 5-15M/MIN

Trolleyens kørehastighed: 20-40M/MIN

Strømforsyning: 380V 50Hz eller på forespørgsel

Kranens kørehastighed: 50-100M/MIN

Beskyttelsesgrad: IP54

Isoleringsgrad: F

Arbejdspligt: ​​A3

Farve: Ønskes

Billeder og komponenter

1. Fjernlys

1) Hovedbjælken på en eksplosionssikker enkeltstrålet traverskran er en kritisk strukturel komponent designet til at understøtte lasten og sikre sikker drift i potentielt farlige miljøer. Denne type kran er almindeligt anvendt i industrier, hvor eksplosive gasser, dampe eller støv er til stede, såsom kemiske anlæg, olieraffinaderier og produktionsfaciliteter med brændbare materialer.

Bjælken og alle tilknyttede dele er designet til at forhindre dannelse af gnister, hvilket inkluderer antistatiske belægninger eller belægninger. Komponenterne er lukkede eller isolerede på en måde, der opfylder industriens eksplosionssikre standarder, såsom ATEX eller IECEx, hvilket sikrer sikkerhed i farlige situationer atmosfærer. Hovedbjælken er konstrueret til at give maksimal belastningsstøtte og stivhed, hvilket sikrer minimal afbøjning under belastning.

3) Stabiliteten af ​​fjernbjælken er afgørende for præcis og sikker materialehåndtering, især i miljøer, hvor selv mindre ulykker kan have alvorlige konsekvenser. I en enkelt bjælkekran bevæger hejseværket og vognen sig langs den nederste flange af fjernbjælken, hvilket forenkler designet og reducerer vægten af ​​systemet sammenlignet med modeller med dobbeltstråler. Enkeltstrålekonfigurationen er ofte mere omkostningseffektiv og velegnet til lettere belastningskapaciteter.

2. Løftesystem

Motor: Motoren i et eksplosionssikkert løftesystem med enkelt bjælke overheadkran er en afgørende komponent, der sikrer sikker og effektiv drift i miljøer, hvor eksplosive gasser eller støv kan være til stede. Nøglefunktioner ved eksplosionssikker motor til løftesystemer med kraner: Motoren er specielt designet til at forhindre gnister eller varme i at antænde eksplosive gasser eller støv i farlige områder.

Reducer: Reduceren reducerer motorens rotationshastighed for at give en langsommere, mere kontrolleret bevægelse af hejsen. Den øger drejningsmomentet, der overføres fra motoren til hejsen, hvilket gør det muligt for kranen at løfte tunge byrder. Eksplosionssikre reduktionsgear er designet til at forhindre gnister eller varme i at slippe ud og antænde eventuelle farlige gasser eller støv i det omgivende miljø. Disse reduktionsgear har ofte forseglede kabinetter og er bygget til at modstå ekstreme forhold.

Tromle: Tromlen opbevarer løftekablet (eller rebet), der vikles og afvikles for at hæve eller sænke lasten. Tromlen roterer, typisk drevet af en elektrisk motor med en reduktionsgearkasse, for at flytte rebet. I eksplosionssikre modeller lægges der særlig vægt på at sikre, at tromlens bevægelse ikke udløser gnister. Tromlen arbejder sammen med hejsen, som bruger ståltovet til at løfte tunge byrder. Tromlen omfatter typisk et bremsesystem, der sikrer sikker drift ved at forhindre utilsigtet sænkning af laster, især i farlige miljøer.

Ståltov: Rebdesignet vil typisk være en flerstrenget konstruktion, der giver større fleksibilitet og højere bæreevne. Rebet kan have et højere antal tråde og wirer for at fordele belastningen jævnt og undgå brud under høj belastning. Ståltove, der bruges i sådanne kraner, smøres ofte for at reducere friktion, forhindre slid og beskytte mod miljøskader. Der bruges specielle smøremidler for at sikre, at rebet bevarer sin styrke og pålidelighed over tid.

Pulley Block: Pulley Block er et system, der indeholder en eller flere remskiver i et hus. Det er en del af kranens løftemekanisme, som gør det muligt for ståltovet eller kæden at bevæge sig jævnt over remskiverne, hvilket reducerer friktionen og sikrer et effektivt løft. Remskiveblokken hjælper med at styre og understøtte den last, der løftes.

Løfteanordning: Løftesystemet i en eksplosionssikker enkeltstrålet traverskran er designet til at fungere sikkert i miljøer, hvor eksplosive atmosfærer kan være til stede, såsom kemiske fabrikker, olieraffinaderier eller minedriftssteder. .

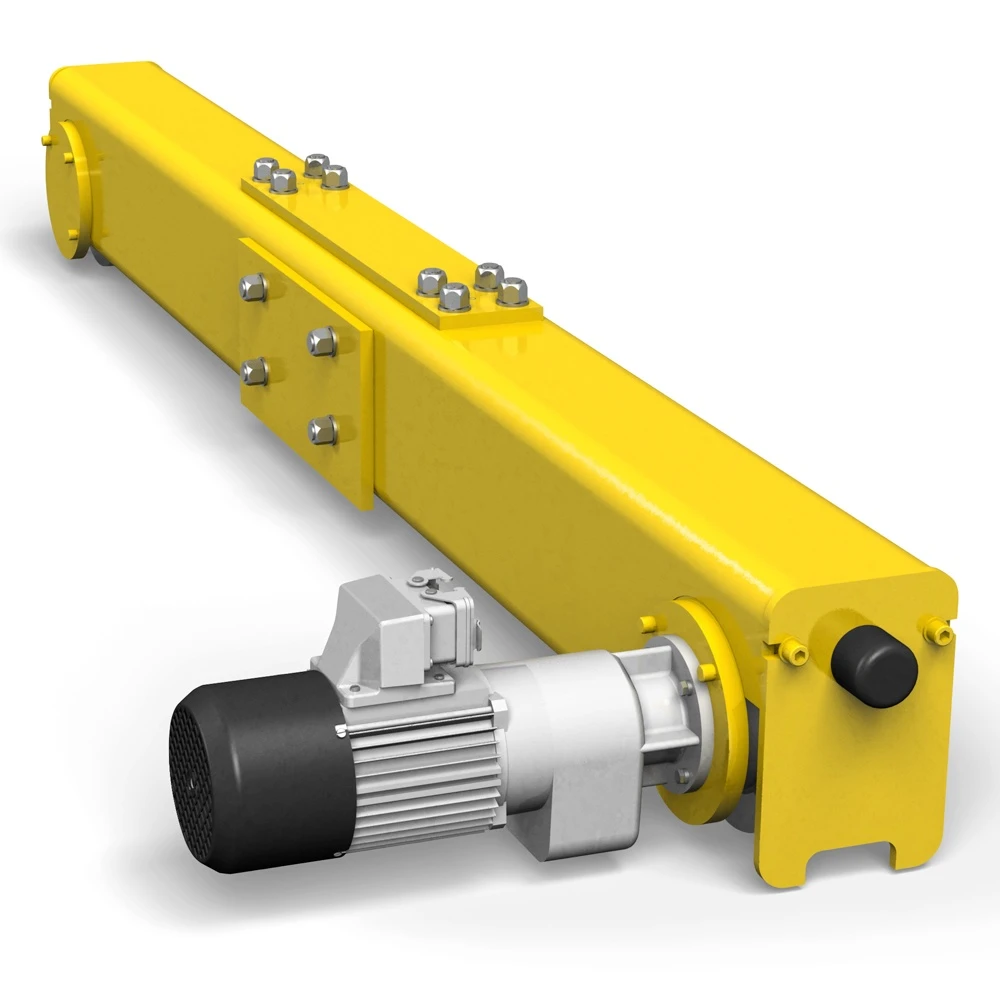

3. Slutbefordring

Eksplosionssikkert design: Konstrueret med materialer, der forhindrer gnistdannelse, såsom ikke-jernholdige metaller eller specialbelagt stål. Alle elektriske ledninger, motorer og kontrolsystemer er indkapslet i eksplosionssikre huse for at forhindre antændelse af gasser eller partikler i miljøet. Endevognen er forseglet for at forhindre indtrængning af støv eller gas, der kan føre til antændelse.

Struktur og lastbærende: Endevognen forbindes sikkert til enkeltbjælkens hoveddrager, understøtter vægten af ​​byrden og fordeler den jævnt hen over kranens struktur. Bygget til tungt brug, hvilket sikrer, at kranen forbliver stabil, selv når håndtere den maksimale belastningskapacitet. Forstærket for at forhindre enhver bøjning eller vridning under belastningstryk.

Hjulsystem: Ofte lavet af materialer, der ikke producerer gnister, såsom nylon, kobberlegeringer eller gummibelagte hjul. Designet til at minimere friktion og tillade jævn sideværts bevægelse langs kranskinnen, hvilket forbedrer driftseffektiviteten og kontrollen. Hjulene er meget modstandsdygtig over for slid og korrosion, velegnet til langvarig brug under barske forhold.

Motor- og kontrolmekanismer: Motorerne, der driver endevognen, er specielt designet til at indeholde potentielle eksplosioner i deres huse. Udstyret med kontrolsystemer, der muliggør præcis placering af kranen, hvilket er essentielt i farlige miljøer. Justerbare hastigheder sikrer sikker manøvredygtighed og hjælper operatøren med at håndtere følsomme materialer uden pludselige ryk eller bevægelser.

Sikkerhedsmekanismer: Integrerede nødstopsystemer, der kan afbryde strømmen til hele kranen i tilfælde af fejlfunktion.Sensorer, der forhindrer kranen i at løfte byrder ud over dens sikre arbejdsgrænse. Stopper kranen i at køre for meget eller bevæge sig ud over specificerede sikre zoner, hvilket reducerer risikoen for ulykker.

4. Kranbevægelsesmekanisme

1) Arbejdsprincip

Køremekanismen drives typisk af elektriske motorer, som driver kranens hjul eller vogne langs landingsbanen. I eksplosionssikre kraner er motorerne og de elektriske komponenter designet til at være gnistfaste eller lukkede for at forhindre antændelse af brændbare gasser eller støv i farlige miljøer. Motoren er normalt forbundet til en gearkasse, der reducerer motorens hastighed og overfører rotationskraft til hjulene eller vognen. Gearkassen og transmissionssystemet er også designet til at opfylde de eksplosionssikre standarder ved at være forseglet eller anbragt i beskyttende hylstre. Kranens bevægelse lettes af hjul, der løber langs skinner (eller landingsbaner) monteret på den overliggende struktur. Disse hjul er ofte lavet af materialer, der kan modstå høje belastninger og modstå slid. Hjulene drives af motor- og gearkassesamlingen, og deres bevægelse langs skinnen giver vandret vandring.

2) Funktioner af kranens betjeningsmekanisme

Motoren driver kranens bevægelse langs landingsbanen. Den er typisk designet med eksplosionssikre kapslinger for at sikre, at den ikke antænder brændbare stoffer i luften. Motoren driver et reduktionsgear, der reducerer hastigheden, samtidig med at drejningsmomentet øges. Dette er nødvendigt for, at kranen kan bevæge sig jævnt og med tilstrækkelig kraft langs dens spor. Køremekanismen flytter kranen langs drageren, som er den vigtigste strukturelle bjælke. Vognen holder kranens hejs og bevæger sig på tværs af drageren som en del af køresystemet. Kranen er udstyret med hjul, der løber langs skinnerne eller skinnerne, typisk monteret på siden af ​​drageren. Disse hjul er designet til at bære lasten og tillade jævn kørsel. De kan have rullelejer eller kuglelejer for at reducere friktion og slid.

5. Trolley rejsemekanisme

1) Strukturel sammensætning

Vognramme: Rammen fungerer som hovedstrukturen, der understøtter alle andre komponenter i trolleyen. Den er designet til at bære belastningen og sikre stabilitet under drift. Den er lavet af højstyrkestål eller andre holdbare materialer for at modstå de mekaniske belastninger og eksplosionssikre krav.

Trolleyhjul og lejer: Vognen har hjul, der kører langs broens bjælke (normalt et skinne- eller sporsystem). Disse hjul er typisk monteret på lejer, som tillader jævn bevægelse langs bjælken, samtidig med at friktionen minimeres. Hjulene kan være udstyret med en speciel belægning eller være designet til at modstå eksplosive atmosfærer for at forhindre gnister.

Drivmekanisme (motor og reduktion): Vognen er drevet af et drivsystem, som omfatter en motor (ofte eksplosionssikker) og en reduktionsanordning til at styre hastighed og drejningsmoment. Motoren driver gear og tandhjul eller kæder, der bevæger vognen langs bjælken. Motoren er designet til at forhindre gnister eller varme, der kan forårsage en eksplosion, og overholder strenge eksplosionssikre standarder.

Elektromagnetisk bremsesystem: Et bremsesystem, ofte af elektromagnetisk natur, bruges til at stoppe vognen eller holde den på plads under drift. Dette system er afgørende for sikkerheden i eksplosionssikre kraner, da det er designet til at være gnistsikkert og forhindre overophedning eller mekanisk fejl.

Eksplosionssikre elektriske komponenter: Hele det elektriske system, inklusive ledninger, kontrolpaneler og kontakter, er designet til at opfylde eksplosionssikre standarder. Disse komponenter er typisk anbragt i forseglede, eksplosionssikre indkapslinger for at forhindre potentielle antændelseskilder i farlige miljøer. Det elektriske kontrolsystem kan også omfatte grænseafbrydere for at sikre korrekt placering af vognen og sikkerhedssystemer for at lukke kranen i tilfælde af en fejlfunktion.

Sikkerhedsfunktioner: Sikkerhed er altafgørende, især i eksplosionssikre kraner. Sikkerhedsfunktioner omfatter nødstopknapper, overbelastningsbeskyttelse, anti-kollisionsanordninger og andre fejlsikre mekanismer for at forhindre ulykker under drift. Vognen kan være udstyret med sensorer til at registrere lasten og forhindre for stor belastning eller tipning.

Skinne- og ophængssystem: Vognen bevæger sig langs et skinnesystem, der er ophængt fra kranens hovedbjælke. Skinnen skal være vandret og præcist justeret for at sikre problemfri drift. Ophængningssystemet sikrer, at vognen er korrekt understøttet og justeret med bjælken.

Eksplosionssikkert hus: Visse komponenter, såsom motor, gear og kontrolpaneler, er indesluttet i eksplosionssikre huse. Disse huse er designet til at forhindre gnister eller elektriske fejl i at slippe ud i det omgivende miljø.

Kontrolsystem: Et kontrolsystem giver operatøren mulighed for at kontrollere trolleyens bevægelse, hastighed og position. Den er forbundet til det elektriske system og kan omfatte pendelstyringer eller trådløse systemer. Eksplosionssikre kontroller bruges til at sikre, at operatøren er sikker mod elektriske farer i eksplosive atmosfærer.

Lastkrog eller ophæng: Lastkrogen eller ophængsmekanismen hænger fra vognen og understøtter den last, der løftes eller transporteres. Krogen kan være udstyret med eksplosionssikre funktioner for at forhindre utilsigtet udladning af statisk elektricitet eller gnister ved håndtering af eksplosive materialer.

Anti-sway-mekanisme: Nogle eksplosionssikre kraner er udstyret med et anti-sway-system for at stabilisere belastninger under bevægelse, især i højrisikomiljøer. Dette system hjælper med at forhindre, at lasten svinger, hvilket kan forårsage ustabilitet eller ulykker.

2) Funktion af vognens betjeningsmekanisme

Køremekanismen i en eksplosionssikker enkeltstrålet traverskran giver mulighed for præcis og sikker bevægelse af tunge byrder i farlige miljøer, samtidig med at den sikrer beskyttelse af både udstyr og personale mod potentielle eksplosioner.

6.Kranhjul

Kranhjulene er monteret på enderne af kranbroen eller vognen. De tillader kranen at bevæge sig langs banens skinner eller spor. Disse hjul er normalt lavet af materialer, der kan modstå høje belastninger og barske miljøforhold. I eksplosionssikre kraner er de ofte konstrueret af højstyrkestål for at forhindre gnister og minimere risikoen for antændelse i eksplosive atmosfærer.

Designet af kranen sikrer, at den lever op til strenge sikkerhedsstandarder. For eksempel kan kranens hjulhus være forseglet for at forhindre frigivelse af gnister eller statisk elektricitet, som kan antænde brændbare gasser, støv eller dampe i miljøet. Det eksplosionssikre design kan omfatte eksplosionssikre motorer, elektriske komponenter og kontrolsystemer, der sikrer, at alle dele af kranen er sikre at betjene på farlige steder.

Kranhjulene er designet til at køre jævnt på overliggende skinner. De skal være holdbare til at modstå den konstante friktion og slid fra kranens bevægelser, samtidig med at de giver stabilitet til at understøtte tunge belastninger. Skinnesystemet er en del af en større struktur, der sikrer, at kranen forbliver på linje og fungerer med minimale vibrationer, hvilket kan ellers generere gnister eller andre antændelsesrisici.

7. Krankrog

1) Krogen og andre komponenter i kranen er bygget til at forhindre gnister eller varme, der kan forårsage en eksplosion. Dette omfatter brug af materialer, der ikke let genererer gnister, samt at sikre, at alle samlinger og forbindelser er forseglet og beskyttet. Krogen er typisk lavet af højstyrke, korrosionsbestandige materialer, såsom rustfrit stål eller speciallegeringer, for at modstå hårde og potentielt korrosive miljøer.

2) Krogen er designet til at bære tunge belastninger og samtidig bevare den strukturelle integritet under ekstreme forhold. Det omfatter normalt sikkerhedsfunktioner som anti-rotationsanordninger, låsemekanismer og andre sikkerhedsanordninger for at forhindre utilsigtet løsrivelse. Eksplosionssikre kroge er ofte specialdesignede i henhold til klassen og zonen i det farlige område, i overensstemmelse med internationale standarder (såsom ATEX- eller IECEx-certificering).

8. Motor

Eksplosionssikkert motordesign: Motoren er anbragt i et eksplosionssikkert kabinet (ofte markeret som "Ex"). Dette kabinet er designet til at modstå en intern eksplosion og forhindre gnister eller flammer i at slippe ud, som kan antænde den omgivende farlige atmosfære. Disse motorer er ofte certificeret i henhold til internationale standarder såsom ATEX (Europa) eller IECEx (International), hvilket indikerer, at de er sikre til brug i specifikke eksplosive atmosfærer.

Egenskaber ved eksplosionssikre motorer: Eksplosionssikre motorer er udstyret med temperaturkontrolfunktioner for at undgå overophedning, som kan være en antændelseskilde. Disse motorer er designet til at fungere ved lavere temperaturer sammenlignet med standardmotorer. Motorer, der bruges i sådanne kraner, er fremstillet af korrosionsbestandige materialer af høj kvalitet til at modstå barske miljøforhold som fugt, støv og ekstreme temperaturer. Motordelene, inklusive lejer og kommutatorer, er designet til at minimere generering af gnister, som kunne udløse en eksplosion.

Kraft og hastighed: Eksplosionssikre motorer til kraner spænder typisk fra lav effekt (til lettere kraner) til højere effekt (for tunge kraner), typisk målt i hestekræfter eller kilowatt (kW). Afhængigt af kranens anvendelse vil motoren kan kobles til et variabelt frekvensdrev (VFD) for at kontrollere hastigheden af ​​kranens bevægelser jævnt.

.

Lyd og lys alarmsystem & endestop

1) Lyd- og lysalarmanlæg

En eksplosionssikker løftekran med enkelt bjælke arbejder typisk i miljøer, hvor der er risiko for eksplosion, såsom i kemiske anlæg, raffinaderier eller andre farlige steder. Kransystemet er designet til at håndtere eksplosive atmosfærer, samtidig med at det sikrer sikkerhed og forhindrer antændelse.

Lysalarm: Eksplosionssikre signallys: Disse signallys bruges til at indikere forskellige krandriftsstatusser, såsom driftsberedskab, nødsituationer eller vedligeholdelsesbehov. Systemet omfatter generelt forskellige farvede lys til forskellige signaler. Rød er nød-, stop- eller faresignal. Gul er advarsels- eller advarselssignal (f.eks. når kranen er i drift eller i begrænset tilstand). Grøn er sikker eller normal drift, indikerer, at kranen fungerer som forventet. Lysene er anbragt i eksplosionssikre kabinetter for at forhindre intern antændelse i at undslippe til det ydre miljø.

Lydalarmer (horn eller sirener): Disse alarmer advarer operatører og personale i nærheden om kritiske situationer. Lyden er høj nok til at blive hørt over støjen fra maskineriet eller udstyret. Kontinuerligt horn bruges ofte til at signalere en øjeblikkelig fare eller fejlfunktion. Intermitterende horn kan signalere advarsler, eller når kranen nærmer sig en farezone. Multi-tone alarm giver forskellige toner til forskellige driftstilstande Ligesom lysene er lydalarmerne anbragt i eksplosionssikre kabinetter for at sikre, at de ikke udgør en risiko i en eksplosiv atmosfære.

2) Endeafbryder

Grænseafbrydere på udendørs portalkraner er afgørende for sikkerhed og driftseffektivitet. De bruges til at forhindre, at kranen bevæger sig ud over de angivne grænser, hvilket hjælper med at undgå kollisioner og ulykker.

Funktioner: Endeafbryderen er bygget til at opfylde eksplosionssikre standarder (såsom ATEX eller IECEx) for at sikre, at den ikke forårsager gnister eller varme, der kan antænde eksplosive gasser, støv eller dampe i det omgivende miljø. Det hjælper med at forhindre kranen kører ud over dens kapacitet og forhindrer dermed ulykker såsom tipning eller mekanisk fejl på grund af for stor belastning. Endeafbryderen stopper kranens bevægelse, når den når den maksimalt tilladte bevægelse i enhver retning, inklusive den vandrette bevægelse af broen og vognen, eller lodret bevægelse af hejsen.

Typer: Endeafbryderen kan være mekanisk (ved hjælp af et håndtag eller en rullemekanisme til at aktivere kontakten) eller elektronisk (ved hjælp af sensorer såsom optiske, kapacitive eller induktive til at detektere grænser).

10.Sikkerhedsanordninger

Eksplosionssikre motorer og elektriske komponenter: Eksplosionssikre motorer og forseglede elektriske komponenter forhindrer gnister og andre elektriske udladninger, der kan antænde brændbare stoffer. Indkapslinger til disse komponenter er normalt klassificeret i henhold til standarder som ATEX eller IECEx, som bekræfter deres evne til at fungere sikkert i eksplosive miljøer.

Anti-kollisionsenheder: Anti-kollisionssystemer, herunder infrarøde eller ultralydssensorer, hjælper med at forhindre kollisioner med andre kraner, genstande eller personale i arbejdsområdet, hvilket reducerer risici i farlige omgivelser.

Denne enhed er især vigtig i områder med flere kraner eller begrænset plads.

Overbelastningsbeskyttelsessystem: Overbelastningsbegrænsere forhindrer kranen i at løfte byrder, der overstiger dens nominelle kapacitet. Dette hjælper med at forhindre strukturel belastning, væltning og beskadigelse af udstyr.

Sensorer kan registrere overbelastning og udløse en alarm eller automatisk stoppe driften.

Nødstopknap: Nødstopknapper er strategisk placeret på både kranen og fjernbetjeningen, så operatører eller personale kan stoppe kranens bevægelse øjeblikkeligt, hvis der er nogen fare.

I eksplosive miljøer er disse knapper bygget til at modstå stød og undgå utilsigtet aktivering.

Gnistbestandige komponenter: Gnistbestandige materialer bruges i dele, der ellers kan forårsage gnister fra friktion. Disse materialer omfatter bronze- eller messingkroge, hjul og andre komponenter i kontakt med andre metaller.

Grænseafbrydere: Grænseafbrydere forhindrer kranen i at bevæge sig ud over indstillingspunkter, såsom den øvre og nedre grænse for hejsen og slutningen af ​​broen og vognen. Dette hjælper med at undgå farlige situationer, hvor kranen kan bevæge sig uventet eller nå en position der kan beskadige omkringliggende strukturer.

Jording og antistatiske foranstaltninger: Jordingsanordninger og antistatiske systemer forhindrer opbygning af statisk elektricitet, som ellers kunne antænde brændbare materialer. Ledende jordingsbørster, kabler eller hjul kan hjælpe med at sprede statisk elektricitet sikkert.

Lukkede og beskyttede kabler: Elektriske kabler og styreledninger er typisk indesluttet i beskyttelsesrør eller metalhuse for at forhindre utilsigtet beskadigelse eller udsættelse for eksplosive gasser. Der bruges specielle kabeltætninger til at sikre, at ingen gnister kan slippe ud gennem ledningsveje.

Temperaturkontrol og overvågning: Temperatursensorer på motorer, bremser og andre nøglekomponenter overvåger for høj varme, der kan antænde nærliggende stoffer. Systemer kan automatisk lukke kranen ned, hvis temperaturen overstiger sikre grænser.

Betjening af fjernbetjening: Eksplosionssikre fjernbetjeninger giver operatører mulighed for at styre kranen fra en sikker afstand, hvilket minimerer eksponeringen for farlige områder. Fjernbetjeninger er designet med specielle kabinetter for at undgå utilsigtede udledninger eller skader i eksplosive omgivelser.

11. Kontroltilstand

Pendelkontrol: En kablet pendelkontrol gør det muligt for operatøren at styre kranen fra en sikker afstand. Pendlen har knapper til at flytte kranen i forskellige retninger, hejse og sænke samt nødstop. Holder sikker afstand til farlige materialer og kranoperationer. Vedhænget er eksplosionssikkert og modstandsdygtigt over for gnister, hvilket gør det velegnet til farlige miljøer.

Fjernbetjening: Trådløse fjernbetjeninger bruges ofte til at give operatøren fuld frihed til at bevæge sig rundt på arbejdspladsen, mens kranen styres fra en sikker afstand. Tilbyder større fleksibilitet i bevægelse og betjening, forbedrer sikkerheden ved at gøre det muligt for operatøren at holde en større afstand fra farlige områder.

Kabinekontrol: For større og mere komplekse kraner giver en kabinekontrolopsætning operatøren mulighed for at sidde i en lukket, eksplosionssikker kabine med betjeningselementer svarende til dem i pendel- eller fjernkonfigurationer. Giver fri udsyn over arbejdsområdet og tillader for præcis kontrol af kranen. Kahytterne er eksplosionssikre og ofte klimakontrollerede.

PLC (Programmable Logic Controller) og automatiserede kontrolsystemer: PLC'er kan integreres i kranen til semi- eller fuldautomatisk drift. Dette er især nyttigt ved gentagne eller farlige opgaver, hvor minimal menneskelig indgriben foretrækkes. Reducerer behovet for operatørinddragelse i farlige områder, hvilket sikrer sikrere operationer. Forbedrer effektiviteten og konsistensen i gentagne operationer.

Sikkerheds- og nødkontrolsystemer: Ud over hovedkontroltilstanden er eksplosionssikre kraner udstyret med forskellige nødstop-kontroller, overbelastningsbeskyttelse og nødbremsesystemer for at sikre sikker nedlukning i tilfælde af en nødsituation. Sikrer hurtig reaktion på nødsituationer og minimerer risikoen for ulykker i eksplosive miljøer.

12. Skitse

Vigtigste tekniske

Forbedret sikkerhed for farlige miljøer: Eksplosionssikre kraner er designet med specialiserede kabinetter og materialer, der forhindrer gnister eller elektriske lysbuer, hvilket væsentligt reducerer risikoen for eksplosioner i flygtige miljøer.

Pålidelig og holdbar konstruktion: Disse kraner er bygget til at modstå barske miljøer, hvor eksponering for ætsende gasser, kemikalier eller støv er almindelig.

Letvægtsdesign og forbedret manøvredygtighed: Enkeltstrålekonstruktionen er typisk lettere end dobbeltstrålemodeller, hvilket gør det lettere at installere og betjene i områder med begrænset plads eller lavere belastningskrav. Dens kompakte design giver mulighed for lettere og mere præcis bevægelse, hvilket forbedrer effektiviteten i små eller overbelastede arbejdsområder.

Omkostningseffektivitet: Enkeltbjælkede traverskraner er generelt mere omkostningseffektive end dobbeltbjælkeversioner, både hvad angår startomkostninger og vedligeholdelse. På grund af deres forenklede design og lavere vægt kræver de mindre strukturel støtte og kraft til at fungere, hvilket reducerer driftsomkostningerne over tid.

Alsidige applikationer: Enkeltstrålende traverskraner kan bruges i en række belastningskapaciteter, der typisk understøtter lette til mellemstore belastninger (1 til 20 tons), hvilket er velegnet til mange industrielle applikationer.

Reducerede installationspladskrav: Designet med en drager fylder mindre lodret og vandret, hvilket er ideelt til faciliteter med begrænset frihøjde eller gulvplads. Dette giver mulighed for bedre udnyttelse af tilgængelig plads og maksimerer effektiviteten i mindre bygninger eller begrænsede rum.

Nem vedligeholdelse: Det enkle design af en enkelt bjælke gør vedligeholdelse og inspektion mere tilgængelig, hvilket fører til lavere nedetid. Eksplosionssikre designs inkorporerer funktioner, der giver sikker og hurtig adgang til kritiske komponenter til vedligeholdelse uden at gå på kompromis med sikkerheden.

Tilpasselige og fleksible designmuligheder: Eksplosionssikre enkeltstrålekraner kan tilpasses med yderligere funktioner som antikollisionsanordninger, fjernbetjeningssystemer og overbelastningsbeskyttelse, hvilket øger sikkerheden og brugervenligheden. Det fleksible design giver også mulighed for integration med andet udstyr, som f.eks. specialiserede hejse- eller automationssystemer, der dækker forskellige industrielle behov.

Petrokemiske og kemiske anlæg: Håndtering af tunge materialer i områder med eksplosive gasser og kemikalier.

Olie- og gasraffinaderier: Lastning, losning og transport af udstyr i zoner med potentielle gaslækager.

Lægemiddelindustri: Bevægelige materialer, hvor opløsningsmidler og andre brandfarlige stoffer kan være til stede.

Minedrift: Transport af byrder i områder med brændbart støv.

Fremstilling af maling og belægning: Håndtering af store beholdere med brændbare væsker og pulvere.

Korn- og fødevareforarbejdning: Håndtering af korn, mel og andet pulver, der kan danne brændbare støvskyer.

1. Design og teknik: Begynd med en analyse af de eksplosionssikre krav og det driftsmiljø, hvor kranen skal bruges. Opret specifikationer for at opfylde industristandarder for eksplosionssikkert udstyr, typisk i overensstemmelse med ATEX-, NEC- eller IEC-standarder, baseret på på zoneklassificeringen.Vælg passende materialer og komponenter, såsom motorer, kontroller og kabler, der er designet til eksplosionssikre applikationer.

2. Materiale indkøb: Anskaf certificerede eksplosionssikre elektriske komponenter og materialer (motorer, ledninger, kabinetter) fra godkendte leverandører. Vælg højkvalitets metaller og legeringer, der er modstandsdygtige over for korrosion og gnistdannelse, som er afgørende for farlige miljøer. Brug anti-korrosions- og antistatiske belægninger, især hvis kranen skal arbejde i miljøer, der er udsat for fugt, kemikalier eller støv.

3. Fremstilling og fremstilling: Fremstil kranens vigtigste strukturelle elementer (drager, endebjælker, trolley) ved hjælp af svejse- og bearbejdningsteknikker for at sikre styrke og præcision. Saml den eksplosionssikre motor og hejsemekanisme med omhyggelig justering for at forhindre gnistdannelse og sikre pålidelighed. Fremstil eller installer eksplosionssikre elektriske kabinetter, og sørg for, at de er forseglede for at forhindre, at brændbare gasser trænger ind. Installer og fortråd eksplosionssikre kontrolpaneler med isolerede, gnistsikre ledninger. Yderligere foranstaltninger kan omfatte placering af kontrolsystemerne i sikre områder eller anbringelse af dem i eksplosionssikre kasser.

4. Kvalitetskontrol og test: Test kranens bæreevne for at sikre, at den opfylder sikkerheds- og driftsstandarder. Udfør specifikke eksplosionssikre tests, såsom kontrol for gnister og sikring af indeslutning, for at verificere overholdelse af eksplosionssikre standarder. Bekræft, at alle elektriske systemer fungerer sikkert uden buedannelse, gnister eller overophedning, og sørg for, at kontrol- og sikkerhedssystemer er fuldt funktionsdygtige. Test belægninger og materialer for modstandsdygtighed over for korrosion, især hvis kranen skal bruges i kemisk udsatte miljøer.

5. Montering og afsluttende kontrol: Saml krankomponenterne, inklusive broen, hejsen, trolleyen og elektriske systemer, i et kontrolleret miljø. Afsluttende inspektion Udfør en grundig inspektion for at bekræfte, at alle eksplosionssikre standarder og specifikationer er opfyldt. Dokumenter alle test, inspektioner og certificeringsprocesser for at sikre sporbarhed og overholdelse af sikkerhedsbestemmelser.

6. Installation og idriftsættelse: Forbered installationsstedet, og sørg for, at det opfylder eksplosionssikre krav og er fri for potentielle farer. Saml og installer kranen på stedet ved at følge strenge sikkerhedsprotokoller for at forhindre skade eller fejljustering. Udfør belastnings- og funktionstests efterinstallation for at verificere driftssikkerhed og sikkerhed i det tilsigtede miljø.

7. Certificering og overdragelse: Opnå tredjepartscertificering for eksplosionssikker overholdelse, hvis det kræves af lokale regler. Giv operatør- og vedligeholdelsestræning med fokus på eksplosionssikkert udstyrshåndtering og sikkerhed. Giv kunden fuld dokumentation, herunder vedligeholdelsesmanualer, certificering, og operationelle retningslinjer.
