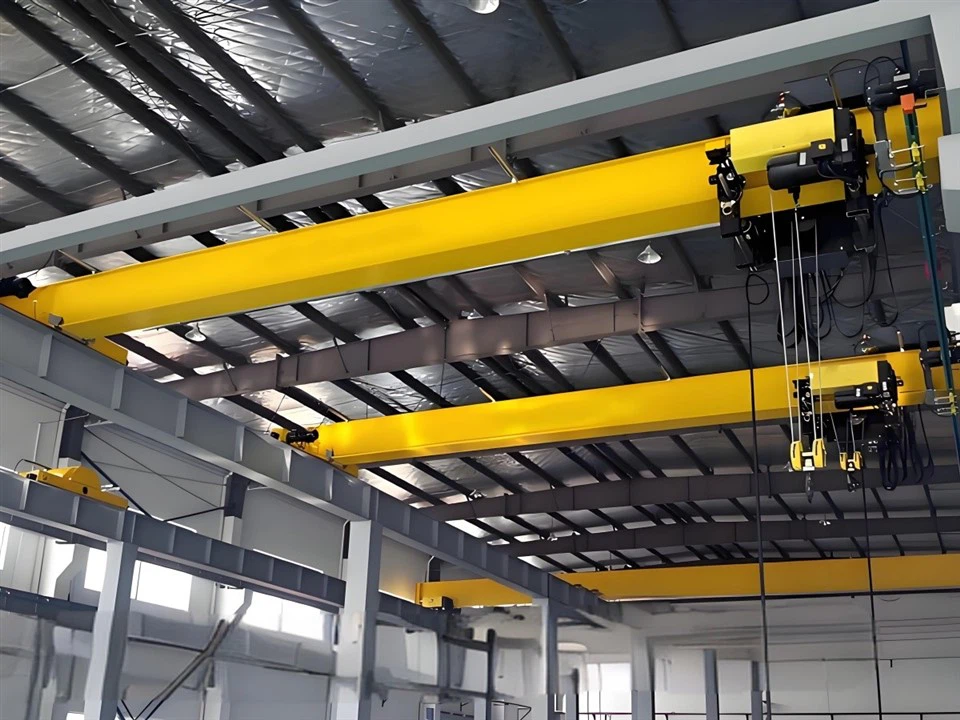

Topløbende brokran



En topløbende brokran er en type traverskran, der kører langs faste skinner installeret på toppen af ​​konstruktionen (såsom bygningens tag eller kranbjælker). Det er meget udbredt i forskellige industrier til tunge løft og materialehåndteringsapplikationer, især på fabrikker, lagre og byggepladser.

Top Running Bridge Crane består af en bro, der bevæger sig langs skinnerne, en hejsemekanisme til at løfte last og en endevogn, der bevæger sig langs skinnerne i hver ende af broen. Disse kraner er lavet af højkvalitetsstål og bygget til tunge operationer, hvilket gør dem holdbare og i stand til at fungere i barske miljøer.

Topløbende brokraner er designet til at håndtere store belastninger, ofte over flere tons. De er ideelle til industrier, der kræver løft af tunge maskiner, komponenter eller byggematerialer. Indeholder forskellige sikkerhedsmekanismer såsom endestop, nødstopfunktioner, overbelastningsbeskyttelse og anti-kollisionssensorer for at sikre sikker og pålidelig drift.

Top Running Bridge Crane kan bruges til forskellige opgaver som lastning/losning, materialetransport og samlebåndsoperationer. Den kan betjenes manuelt eller med automatiserede systemer til mere komplekse operationer. På grund af det topløbende system kan denne type kran spænde over bredere områder og udnytte en bygnings maksimale højde, hvilket forbedrer løfteområdet og øger driftseffektiviteten.

Topløbende brokraner kræver regelmæssig vedligeholdelse for at sikre, at skinner, motorer og hejsesystemer forbliver i optimal stand. Vedligeholdelseskontroller omfatter inspektioner af skinnesystemet, hejsemekanismer og strømforsyningssystemer. Sammenfattende tilbyder en topløbende brokran en robust og pålidelig løsning til industrier, der kræver materialehåndtering i stor skala, og den giver høj kapacitet, holdbarhed og operationel effektivitet til at løfte tunge byrder på tværs af store rum.

Kernekomponenter: Motor

Oprindelsessted: Henan, Kina

Garanti: 1 år

Vægt (KG):4500 kg

Video udgående inspektion: Leveres

Maskintestrapport: Leveres

Hastighed: Enkelt/dobbelt/frekvensomformer

Efter garantiservice: Feltvedligeholdelse og reparationsservice

Certificering: CE ISO GOST

Farve: Kundeanmodning

Bjælketype: Enkeltkasse

Arbejdspligt: ​​A4

Kapacitet: 3t 5t 10t 15t 20t

Materiale: Q235B

Kontrolmetode: hængende linjekontrol eller fjernbetjening



1. Fjernlys

1) Hovedbjælken på en topløbende brokran er det primære vandrette konstruktionselement, der understøtter vægten af ​​kranens vogn, hejseværk og den byrde, den løfter. Denne bjælke løber langs kranbroens længde og er monteret på banebjælkerne, som er en del af bygningskonstruktionen.

2) Nøglekarakteristika for fjernlys:

Materiale: Typisk udført i stål, som giver den nødvendige styrke og holdbarhed.

Design: Den er designet til at modstå de belastninger og kræfter, der påføres under drift, herunder vægten af ​​lasten, de dynamiske kræfter fra løft og flytning af lasten og kræfterne fra vognens bevægelse.

Form: Ofte et I-bjælke- eller kassedragerdesign, afhængig af belastningskrav og kranens spændvidde.

Funktion: Den tjener til at understøtte trolleyen og hejsesystemet og giver mulighed for vandret bevægelse på tværs af kranens spændvidde. Vognen kører langs toppen af ​​hovedbjælken, og hejsemekanismen er normalt ophængt i den. Forbindelser: Fjernbjælken er forbundet med endevognene (eller endevognene) på hver side, som bevæger sig langs skinnerne, der er monteret på bygningens vægge eller strukturelle understøtninger.

Fjernlysets design er afgørende for kranens generelle sikkerhed og ydeevne. Den skal være stærk nok til at klare den maksimale belastningskapacitet og sikre jævn drift over tid.

Løftesystem

Bro: Den horisontale hovedstruktur, der løber langs toppen af ​​bygningen eller strukturen. Den understøtter hejs og vogn.

Trolley: En mobil enhed, der kører langs broen og bærer hejsen. Den bevæger sig vandret på tværs af broens længde.

Hejs: Løfteanordningen, ofte udstyret med en krog eller andet tilbehør, ansvarlig for at hæve og sænke lasten. Hejseværket bevæger sig typisk lodret langs vognen for at løfte og sænke lasten.

End Trucks: De mekaniske enheder i begge ender af broen, der tillader broen at bevæge sig langs skinnerne, der er monteret på toppen af ​​bygningskonstruktionen.

Skinner/Baner: Banerne monteret i loftet eller oven på den bygning, hvor kranens bro bevæger sig.

Motor og drivmekanisme: Motoren, der driver både broens vandrette bevægelse (langs landingsbanerne) og vognens bevægelse (over broen). Drivmekanismen omfatter typisk gear og kæder, der overfører kraften fra motoren til hjulene på endelastbiler og trolley.

Kontrolsystem: Det elektriske system eller operatørgrænseflade, der bruges til at styre kranens bevægelser. Dette kan gøres via en pendel, fjernbetjening eller et overliggende kontrolpanel.

Sikkerhedsfunktioner: Topløbende brokraner har ofte indbyggede sikkerhedsfunktioner som grænseafbrydere, nødstopknapper, belastningsbegrænsere og anti-kollisionsanordninger for at sikre sikker drift.

3. Slutbefordring

1) Endevognen på en topløbende brokran er en væsentlig komponent, der understøtter den overordnede struktur og tillader kranen at bevæge sig langs skinnerne eller skinnerne. Den er placeret for enderne af kranens bro.

2) Endevognsrammen giver strukturel støtte og rummer andre komponenter. Den er designet til at modstå vægten af ​​kranen og den last, der løftes. Endevognen er udstyret med hjul eller ruller, der bevæger sig langs kranskinnerne eller sporene. Disse hjul er typisk lavet af stål og er designet til holdbarhed og jævn bevægelse.

3) Drivsystemet, normalt bestående af en motor og gearkasse, er ansvarlig for at drive endevognen frem langs kranskinnerne. Den giver den nødvendige bevægelse til at flytte kranens bro vandret. Endevognen er udstyret med et bremsesystem for at kontrollere dens bevægelse og sikre sikkerhed under drift. Bremserne kan være mekaniske, elektriske eller hydrauliske, afhængigt af krandesignet. Endevognen er forbundet med brokonstruktionen, som huser hejsemekanismen, vognen og andre komponenter. Det gør det muligt for broen at bevæge sig hen over kranens spændvidde, mens den bærer lasten.















4. Kranbevægelsesmekanisme

1) Driftsprincip

Kranbevægelsesmekanismen er et komplekst system af motorer, gear, hjul og kontrolsystemer designet til at flytte kranen langs landingsbanen. Den fungerer gennem elektriske motorer, der driver hjulene, med ekstra komponenter som bremser og et kontrolsystem for at sikre jævn, kontrolleret bevægelse.

Krankørselsmotorerne giver den nødvendige kraft til vandret bevægelse. Det er typisk elektriske motorer, og hver motor driver et eller flere hjul. Motorerne er forbundet med gearkasser, som overfører rotationsenergien til hjulene. Gearkassen kan tilsluttes et kædetræk, et vinkelgear eller direkte kobling, afhængigt af krandesignet. Kranen er monteret på hjul, som løber langs skinnerne (kransporet), der er fastgjort til banen. Disse hjul gør det muligt for kranens bro at bevæge sig jævnt hen over landingsbanen. Drivhjulene drives af de elektriske motorer gennem gearsystemet, hvilket gør det muligt for kranen at bevæge sig fremad eller bagud. Der er typisk to drivhjul, et på hver side af broen, men flere kan bruges til større kraner.

2) Funktionelle egenskaber

Glat og effektiv bevægelse

Kranens køremekanisme er designet til jævn vandret bevægelse langs landingsbanens bjælker. Den bruger typisk elmotorer til at drive hjulene, som er understøttet af kranens trolleystruktur.

Systemet skal minimere ryk eller ujævn bevægelse for at sikre jævn lasthåndtering og forhindre belastning af krankonstruktionen og den last, der bæres.

Høj belastningskapacitet

Mekanismen skal være robust nok til at klare kranens belastningskapacitet, som kan variere fra flere tons til hundredvis af tons. Hjulene og skinnerne skal være konstrueret til at modstå de store kræfter, der opstår under bevægelse.

Præcisionskontrol

Til nøjagtig positionering af belastninger inkluderer køremekanismen ofte præcise styresystemer, herunder frekvensomformere (VFD) eller servomotorer til jævn hastighedskontrol og positioneringsnøjagtighed.

Det sikrer, at lasten kan flyttes præcist langs kranens bane til forskellige positioner.

Vendbar bevægelse

Kranens bevægelsesmekanisme bør give mulighed for både fremadgående og baglæns bevægelse for at placere kranen på et hvilket som helst punkt langs banen. Den bruger typisk en motor i kombination med et gearsystem for at opnå denne funktionalitet.

Sikkerhedsfunktioner

Antikollisionssystemer: Mekanismen kan omfatte sensorer eller endestopkontakter, der forhindrer kollisioner med endestop eller andre strukturer langs landingsbanen.

Nødbremsesystemer: I tilfælde af strømsvigt eller andre problemer, bør mekanismen have nødbremser, der kan standse kranens bevægelse sikkert.

Overbelastningsbeskyttelse: Systemet bør være udstyret med overbelastningsdetektorer for at forhindre skader på kranen eller lasten, når den maksimale kapacitet overskrides.

Trolley køremekanisme

1) Driftsprincip

Trolleyens køremekanisme på en topløbende brokran fungerer ved at bruge en elektrisk motor, gear og et drivsystem til at flytte trolleyen vandret langs broskinnerne. Kontrolsystemet tillader præcis bevægelse, og sikkerhedsfunktioner sikrer jævn og sikker drift.

Brokranen består af en brokonstruktion (hovedbjælken), som løber langs to parallelle skinner (placeret på toppen af ​​den bærende struktur eller bygning). Vognen er monteret på broen og bærer løftemekanismen (normalt en hejs) . Den bevæger sig vandret langs broens længde og placerer lasten til løft og transport.

2) Funktionelle egenskaber

Bevægelseskontrol

Vognen er drevet af en elektrisk motor, typisk forbundet med et gearsystem, hvilket tillader præcis kontrol af dens vandrette bevægelse langs broen. Den fungerer ved at bruge et skinnesystem monteret på kranens bro, hvilket giver et stabilt spor for trolleyen at køre tilbage og frem over hele spændvidden. Bevægelseshastigheden er ofte justerbar, hvilket giver mulighed for jævn acceleration og deceleration afhængigt af den last, der transporteres.

Lasthåndteringskapacitet

Vognen er designet til at bære tunge byrder, hvor dens kapacitet bestemmes af kranens løftekapacitet og selve vognens design. Den omfatter ofte lasthjul eller ruller, der er i kontakt med kranbroens spor, hvilket sikrer stabilitet og jævn bevægelse af kranen. tunge belastninger.

Præcision og stabilitet

Vognens bevægelser er typisk meget præcise, hvilket er afgørende for opgaver, der kræver nøjagtig placering af lasten. Den er designet til at sikre minimal svajning af lasten under bevægelse, hvilket reducerer risikoen for ustabilitet i lasten og ulykker.

Motorer og drev

Vognen er udstyret med drivmotorer, der driver dens bevægelse. Disse motorer er generelt drevet af elektriske systemer, med varierende spændinger afhængigt af kranens design og driftskrav. Trolleymotorer er typisk udstyret med bremsesystemer, der muliggør sikker standsning og positionering af vognen under belastning.

Sikkerhedsfunktioner

Mekanismen omfatter sikkerhedsbremser, der aktiveres, når strømmen går tabt eller i tilfælde af en nødsituation, og forhindrer vognen i at bevæge sig uventet. Nogle vogne har også endestopkontakter, der forhindrer vognen i at bevæge sig ud over foruddefinerede sporgrænser, hvilket beskytter både lasten og den omkringliggende infrastruktur .

Styring og sporing

Afhængigt af designet kan nogle vogne have styremekanismer, der giver mulighed for kontrolleret drejning og buet bevægelse langs sporet, hvilket gør det muligt for kranen at blive brugt i mere komplekse layouts. Sporingssystemet sikrer, at vognen forbliver på linje med sporet, hvilket forhindrer afsporing og minimere slitage.

6.Kranhjul

Kranhjulet på en topløbende brokran er en kritisk komponent designet til at understøtte og styre kranen langs dens banebjælker. Disse hjul er robuste, holdbare og konstrueret til at modstå høje belastninger, samtidig med at de muliggør jævn, effektiv bevægelse.

Kranhjul er typisk lavet af højkvalitetsstål eller smedet stål for at sikre holdbarhed og slidstyrke. Fås i enkelt-, dobbelt- eller flangeløse designs, afhængigt af applikationen og sporkonfigurationen. Præcisionsbearbejdet for at sikre korrekt justering og jævn drift. Designet til at håndtere store belastninger afhængigt af kranens nominelle kapacitet. Ofte varmebehandlet for at øge hårdheden og modstandsdygtigheden over for slid og deformation. Mange hjul har integrerede eller eksterne smøresystemer for at reducere friktion og slid.

7. Krankrog

Krankrogen på en topløbende brokran er en afgørende komponent designet til sikkert at løfte og transportere tunge byrder. Krogen er den del af kranen, hvor lasten er fastgjort, typisk via stropper, kæder eller andre rigningsanordninger.

Krankroge til traverskraner er typisk lavet af højstyrke smedet stål for at sikre styrke og holdbarhed under tunge belastninger. Udstyret med sikkerhedslåse for at forhindre, at lasten glider ud under drift. Vurderet til kranens maksimale bæreevne (f.eks. 5 tons, 10 tons, 50 tons). Nogle kroge kan rotere 360 ​​grader, hvilket giver fleksibilitet til at placere lasten.

Fordele ved topløbende brokraner med kroge

Stabilitet: Placeret over landingsbanens bjælker, hvilket giver højere løftekapacitet og reducerer belastningen på bygningskonstruktionen.

Bred dækning: Ideel til applikationer i varehuse, værksteder og samlebånd.

Tilpasning: Kroge kan parres med forskellige typer hejseværker (elektrisk ståltov, kædetaljer) for at opfylde specifikke behov.

Motor

Motoren i en topløbende brokran er en kritisk komponent, der driver kranens bevægelse hen over landingsbanens bjælker og letter hejsning eller sænkning af last.

Typer af motorer i brokraner

Rejsemotorer: Kør kranens vandrette bevægelse langs skinnerne på landingsbanens bjælker.

Hejsemotorer: Styr løft og sænkning af lasten.

Nøglefunktioner

Effekt og moment: Motoren skal generere tilstrækkeligt moment til at håndtere den maksimale nominelle belastning og sikre jævn acceleration og deceleration.

Hastighedskontrol: De fleste moderne brokraner bruger frekvensomformere (VFD'er) til at regulere motorhastigheden, hvilket muliggør præcis lasthåndtering og minimerer slid.

Duty Cycle: Motorer er designet til tunge operationer, ofte kategoriseret under "krandrift" eller "duty class" standarder (f.eks. FEM eller CMAA klassificering).

Bremsesystem: Inkluderer integrerede eller eksterne bremser for sikker standsning og lastholder.

.

Lyd- og lysalarmsystem og grænseafbryder

1) Lyd- og lysalarmanlæg

Et lyd- og lysalarmsystem til en topløbende brokran er en væsentlig sikkerhedsfunktion designet til at øge driftssikkerheden ved at advare arbejderne om kranbevægelser og potentielle farer.

Hørbar alarm (lydalarm): Udsender en høj advarselslyd, såsom et horn, summer eller sirene, for at advare personale i kranens nærhed. Har justerbar lydstyrke og forskellige lydmønstre for at skelne mellem bevægelsestyper (f.eks. kørsel, hejsning, eller nødsituation).

Visuel alarm (lysalarm): Inkluderer blinkende eller roterende advarselslys, der typisk bruger lyse LED'er til synlighed. Ofte farvekodet (f.eks. rød for fare, gul for forsigtighed) for at give visuelle advarsler ud over lyd.

2) Endeafbryder

Endeafbryderen på en topløbende brokran er en afgørende sikkerhedsanordning, der forhindrer kranen eller dens komponenter i at bevæge sig ud over foruddefinerede grænser, hvilket sikrer sikker drift.

Funktioner

Stopper kørsel, når kranen når den forudindstillede maksimale eller minimum grænse for bevægelse:

Brorejse: Forhindrer broen i at løbe af landingsbanen.

Trolley Travel: Stopper trolleyen i at køre for langt på broen.

Hejsekørsel: Forhindrer overhejsning eller oversænkning af lasten.

Typer af grænseafbrydere

Roterende grænseafbryder: Overvåger rotationen af ​​hejsetromlen eller motorakslen. Bruges almindeligvis til at styre højden af ​​hejsen (op/ned).

Håndtag-type grænsekontakt: Aktiveres, når et mekanisk håndtag fysisk berøres af vognen eller broen. Bruges til vognens eller broens bevægelsesbegrænsninger.

10.Sikkerhedsanordninger

1. Overbelastningsbeskyttelsesenhed

Forhindrer kranen i at løfte byrder ud over dens nominelle kapacitet.

Bruger ofte belastningssensorer til at overvåge vægten, der løftes.

2. Grænseafbrydere

Rejsegrænseafbrydere: Stop kranen i at køre ud over dens tilladte rækkevidde på landingsbanen.

Hejsegrænseafbrydere: Forhindrer, at krogblokken bliver overløftet (to-blokerende) eller sænket for langt.

3. Anti-kollisionsanordninger

Sensorer eller nærhedsanordninger til at forhindre kollisioner med andre kraner eller forhindringer på landingsbanen.

4. Nødstopsystem

En tydeligt markeret og let tilgængelig nødstopknap til at afbryde strømmen til kranen med det samme i tilfælde af en nødsituation.

5. Belastningsbremser og hejsebremser

Lastbremser: Hold lasten på plads, når hejsen ikke bevæger sig.

Hejsebremser: Stop hejsebevægelsen præcist og sikkert.

6. Sikkerhedsfunktioner for ståltov og kæde

Indeholder anti-afsporingsanordninger og korrekte smøresystemer for at forhindre slid på ståltov eller kædebrud.

7. Overhastighedsbeskyttelse

Forhindrer, at hejsen falder for hurtigt ned på grund af tyngdekraften eller mekanisk fejl.

8. Anti-sway system

Reducerer lastens svingning, hvilket sikrer mere præcise og sikre operationer.

9. Forebyggelse af stødbelastning

Hjælper med at minimere virkningerne af pludselige ryk forårsaget af brat start eller stop af hejsen.

10. Slutstop og buffere

Installeret for enden af ​​landingsbanen eller broen for at absorbere energi og forhindre, at kranen eller vognen kører for meget.



11. Kontroltilstand

1. Vedhængskontrol

Beskrivelse: Operatøren styrer kranen ved hjælp af en kablet pendel, der hænger fra kranen eller hejsen. Knapperne på pendlen styrer løft, sænkning og rejsebevægelser.

Fordele: Enkel og omkostningseffektiv. Giver direkte manuel kontrol.

Ulemper: Operatøren skal følge kranen, hvilket kan være usikkert i farlige miljøer. Begrænset rækkevidde på grund af kabellængde.

2. Radiofjernbetjening

Beskrivelse: Kranen betjenes ved hjælp af en trådløs håndholdt sender, som sender signaler til kranens modtager.

Fordele: Større mobilitet for føreren.Sikker betjening, da føreren kan holde en sikker afstand.Reducerer den fysiske belastning af føreren.

Ulemper: Kræver regelmæssig vedligeholdelse af senderen. Mulig interferens i områder med mange trådløse enheder.

3. Kabinekontrol

Beskrivelse: Operatøren sidder i en kabine monteret på kranen, hvorfra de har fuldt udsyn over arbejdsområdet.

Fordele: Ideel til tunge operationer. Giver fremragende udsyn og kontrol til præcise operationer.

Ulemper: Dyrere opsætning. Begrænset til førerens tilstedeværelse i kabinen.

4. Semi-automatisk kontrol

Beskrivelse: Kranen udfører specifikke bevægelser eller operationer automatisk baseret på foruddefinerede instruktioner, mens den kræver noget manuelt indgreb.

Fordele: Øget produktivitet. Reducerer operatørtræthed.

Ulemper: Højere omkostninger ved implementering. Kræver uddannet personale til at styre systemet.

5. Fuldautomatisk kontrol

Beskrivelse: Kranen er fuldautomatisk og arbejder baseret på programmerede instruktioner eller integration med et industrielt styresystem.

Fordele: Maksimal effektivitet og præcision.

Ideel til gentagne opgaver i fremstillings- eller lagermiljøer.

Ulemper: Høje startomkostninger. Kompleks system, der kræver regelmæssig vedligeholdelse og kvalificeret personale til fejlfinding.



12. Skitse







Vigtigste tekniske





1. Højere løftekapacitet

Topkørende brokraner kan klare tungere belastninger sammenlignet med andre typer kraner. De er designet til at løfte og transportere store vægte, hvilket gør dem velegnede til industrier som stål, skibsbygning og tung produktion.

2. Maksimeret lodret rum

Da kranen opererer på skinner monteret oven på landingsbanens bjælker, giver den maksimal udnyttelse af lodret plads i et anlæg. Dette er især nyttigt i bygninger med højdebegrænsninger.

3. Alsidighed

Disse kraner er meget alsidige og kan tilpasses til at passe til specifikke operationelle behov, herunder dobbelte dragere for ekstra styrke, specielle hejseværker og forskellige kontrolsystemer.

4. Bred dækning

Topløbende brokraner dækker et større arbejdsområde, da de kan spænde over brede fag og give bedre fleksibilitet i materialehåndtering.

5. Holdbarhed

Bygget med robuste materialer og komponenter er de langtidsholdbare og kræver minimal vedligeholdelse, hvilket gør dem omkostningseffektive i det lange løb.

6. Ingen gulvplads

Da de fungerer over gulvet, er der ingen hindring på jorden, hvilket giver mulighed for bedre bevægelse af arbejdere, køretøjer og andet udstyr.

7. Nem integration

Topløbende brokraner kan integreres i eksisterende infrastrukturer eller designes som en del af nye konstruktioner, så de kan tilpasses forskellige miljøer.

8. Forbedret sikkerhed

Avancerede sikkerhedsfunktioner såsom anti-kollisionssystemer, overbelastningsbeskyttelse og nødstopmekanismer forbedrer sikkerheden på arbejdspladsen.

9. Energieffektivitet

Moderne topløbende brokraner er udstyret med energieffektive motorer og systemer, der reducerer strømforbruget under drift.

10. Flere konfigurationer

Disse kraner fås i enkelt- eller dobbeltdragerkonfigurationer, hvilket giver virksomheder mulighed for at vælge den, der passer bedst til deres operationelle krav.





1. Fremstillingsindustri

Samlebånd: Bruges til at flytte råvarer og færdigvarer på tværs af produktionsområder.

Maskininstallation: Hjælper med at løfte og placere tunge maskinkomponenter under fremstillingsprocesser.

2. Lager og logistik

Lastning og losning: Letter effektiv håndtering af varer i lagerfaciliteter.

Opbevaringsorganisation: Bruges til at stable og organisere tunge produkter på stativer eller hylder.

3. Stål- og metalbearbejdning

Håndtering af tungmetaller: Bruges almindeligvis til at flytte stålspoler, billets og store metalplader.

Bearbejdningsoperationer: Understøtter operationer som skæring, bukning og svejsning ved at placere emner.

4. Byggeindustrien

Materialetransport: Flytter tunge byggematerialer som bjælker og dragere.

Præfabrikeret beton: Løfter og placerer præfabrikerede betonsegmenter til infrastrukturprojekter.

5. Mineindustri

Materialeudvinding: Håndterer transport af malm, sten og andre materialer.

Vedligeholdelse: Løfter og placerer mineudstyr under reparationer eller servicering.

6. Kraftværker

Turbinevedligeholdelse: Bruges til at løfte og transportere turbinekomponenter.

Udstyrshåndtering: Flytter generatorer, transformere og andet tungt udstyr.

7. Skibsbygning

Skrogsamling: Hjælper med at placere store dele af skibsskrog.

Udstyrsinstallation: Løfter og installerer motorer, propeller og andre skibskomponenter.

8. Bilindustrien

Køretøjssamling: Flytter store autodele såsom motorer og chassis.

Værktøjsstyring: Overfører forme og matricer i produktionsprocesser.

9. Luftfartsindustrien

Flymontering: Løfter og transporterer flykomponenter som vinger og flykroppe.

Vedligeholdelsesoperationer: Hjælper med at reparere og vedligeholde fly.

10. Papir- og papirmasseindustri

Rullehåndtering: Flytter store papirruller under produktion og opbevaring.

Maskinvedligeholdelse: Løfter og placerer udstyr under reparationer.





1. Design og teknik

Kundekrav: Indsaml detaljerede specifikationer fra kunden (lastkapacitet, spændvidde, løftehøjde, miljø osv.).

Strukturelt design: Opret strukturelle og mekaniske designs ved hjælp af CAD og ingeniørsoftware. Sikre overholdelse af relevante industristandarder (f.eks. ISO, ASME, FEM).

Elektrisk design: Udvikl det elektriske kontrolsystem, inklusive motorer, ledninger og kontrolpaneler.

Belastningsberegninger: Udfør belastnings- og belastningsberegninger for at sikre sikkerhed og holdbarhed.

Godkendelse: Indsend design til kundegodkendelse, før du fortsætter.

2. Materialeindkøb

Råmaterialer: Få højkvalitets stålplader, bjælker og andre materialer.

Komponenter: Anskaf nøglekomponenter som motorer, gearkasser, kontrolpaneler, endelastbiler og ståltove fra betroede leverandører.

Kvalitetstjek: Undersøg materialer og komponenter for defekter eller afvigelser fra specifikationer.

3. Fremstilling

Skæring og formning: Skær stålplader og sektioner til i størrelse ved hjælp af CNC skæremaskiner, plasmaskærere eller laserskærere.

Svejsning: Svejs de strukturelle komponenter (f.eks. brodrager, endevogne) efter strenge kvalitetsstandarder.

Bearbejdning: Bearbejd endelastbiler, hjul og andre komponenter for at sikre præcis pasform og justering.

Ikke-destruktiv test (NDT): Inspicér svejsninger og strukturelle dele for defekter ved hjælp af metoder som ultralyds- eller radiografisk testning.

4. Montering

Brobjælkesamling: Saml hoveddragerne, endevognene og forbindelsespladerne.

Trolleysamling: Installer hejs-, motor-, tromle- og trolleykomponenterne.

Elektrisk installation: Installer kontrolpaneler, ledninger, endestopkontakter og sikkerhedsanordninger.

5. Overfladebehandling

Rengøring: Sandblæs eller rengør alle overflader for at fjerne rust og urenheder.

Belægning: Påfør anti-korrosionsgrunder og maling i henhold til driftsmiljøet (f.eks. udendørs eller korrosive miljøer).

6. Test og kvalitetskontrol

Statisk belastningstest: Test kranen med en stationær belastning, der overstiger dens nominelle kapacitet.

Dynamisk belastningstest: Test kranen under driftsforhold med varierende belastning.

Elektrisk afprøvning: Sørg for korrekt drift af det elektriske system, herunder sikkerhedsanordninger og kontroller.

Certificering: Certificere kranen til at opfylde nationale og internationale standarder.

7. Emballage og levering

Demontering (hvis nødvendigt): Adskil kranen i transportable komponenter.

Emballage: Pak alle komponenter forsvarligt til transport.

Forsendelse: Arranger levering til kundens websted.

8. Installation og idriftsættelse

Forberedelse af stedet: Inspicer stedet og sørg for, at alle nødvendige forberedelser er gennemført.

Montering: Saml og installer krankomponenterne på stedet.

Justering: Juster kranskinner, hjul og konstruktionsdele.

Afsluttende test: Udfør test på stedet for at verificere funktionalitet og sikkerhed.

9. Træning og overdragelse

Operatøruddannelse: Træn kundens team i krandrift og vedligeholdelse.

Dokumentation: Lever manualer, vedligeholdelsesplaner og certificeringsdokumenter.

Overdragelse: Gennemfør projektet og overdrag kranen til kunden.







Populære tags: topløbende brokran, Kina topløbende brokranproducenter, leverandører, fabrik
