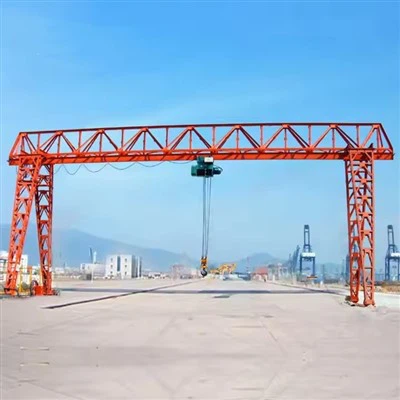

A-Frame Rail Montered Gantry Crane



En A-Frame Rail Montered Gantry Crane er en type landskran, der kører på faste skinner og har A-formede understøttelsesben til fremragende belastningsfordeling og strukturel stabilitet. Disse kraner bruges ofte i værfter, havne, fabrikker og tunge fremstillingsindustrier til langvarig og tungt materialehåndtering.



A-Frame Design
Benene danner en "A" -form, der giver fremragende stabilitet og vindmodstand.
Jernbanemonteret
Rejser langs faste jordskinner, ideelle til gentagne og præcise stioperationer.
Tung løft
Understøtter typisk belastninger fra 10 ton op til 500+ tons, afhængigt af design.
Dobbelt bjælke eller enkelt bjælke
Fås i enkelt- eller dobbelt bjælke -konfigurationer baseret på kapacitet og spanbehov.
Trolley & Hoist System
Udstyret med motoriseret vogn, der bærer en elektrisk ståltovhejs eller brugerdefineret løftenhed.

Sammenligning: A-Frame RMG vs. RTG

Funktion	A-Frame RMG	RTG
Mobilitet	Faste skinner (begrænset bevægelse)	Gummidæk (fuldt mobil)
Stablingshøjde	6–8 containere	4–6 containere
Præcision	Høj (jernbane-styret)	Moderat (dækbaseret)
Energikilde	Mest elektrisk	Diesel\/hybrid\/elektrisk
Koste	Højere indledende investering	Omkostninger til lavere infrastruktur
Automatisering	Lettere at automatisere	Kræver mere teknik til automatisering



Bedømt belastningskapacitet: 5 ton, 10 ton, 100 ton, tilpasset, 16\/3,2 ton, 20\/5 ton, 32\/5 ton, 50\/10 ton

Maks. Løfthøjde: 40 m, tilpasset

Span: 35 m eller klienters krav

Garanti: 1 år

Vægt (kg): 20000 kg

Kernekomponenter: PLC, motor, leje, gearkasse, motor, trykbeholder, gear, pumpe

Kontrol måde: førerhus, trådløs fjernbetjening eller tilpasset





1. strukturelle komponenter
A-frame ben

To skrå ben, der danner en "A" -form til forbedret stabilitet

Typisk konstrueret fra højstyrke stål (klasse S355\/S460)

Inkorporere stige -systemer til vedligeholdelsesadgang

Hovedbjælke (brostråle)

Boks-pinddesign med forstærkede svejsninger

Span varierer fra 30 m til 50 m (6-12 containerrækker)

Inkluderer vedligeholdelses gangbroer og gelændere

Slutvogne

Stålrammer, der huser jernbanehjulene

Indeholder buffer- og antikollisionssystemer

Nogle designs har hydrauliske jernbaneklemmer





2. Mobilitetssystem
Jernbanekørsel

8-16 hjul pr. Kran (dobbelthjulskonfigurationer almindelige)

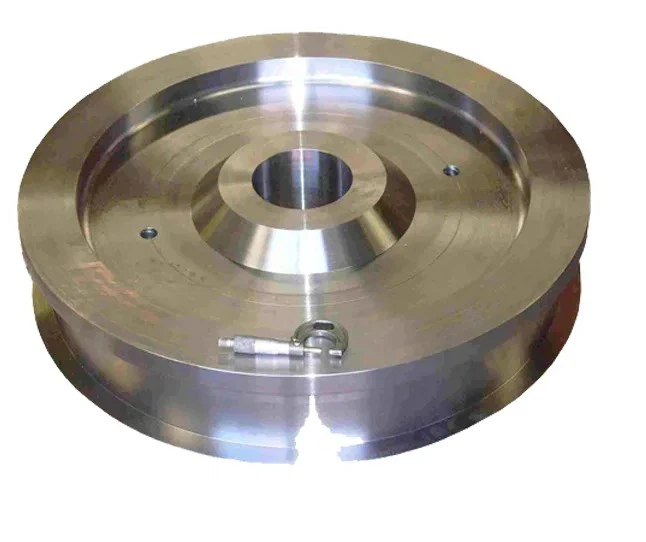

Flangede stålhjul (Ø 600-800 mm)

Sofistikerede hjuljusteringsmekanismer

Kørenheder

AC-frekvensstyrede motorer (typisk 30-60 kW hver)

Planetary Gear Reducers (Ratio ~ 1: 200)

Fejlsikker elektromagnetiske bremser

3. løftemekanisme
Trolley Assembly

Cross-rejsehastighed: 50-70 m\/min

Dual-Motor Drive med kodere feedback

Anti-Sway Control System

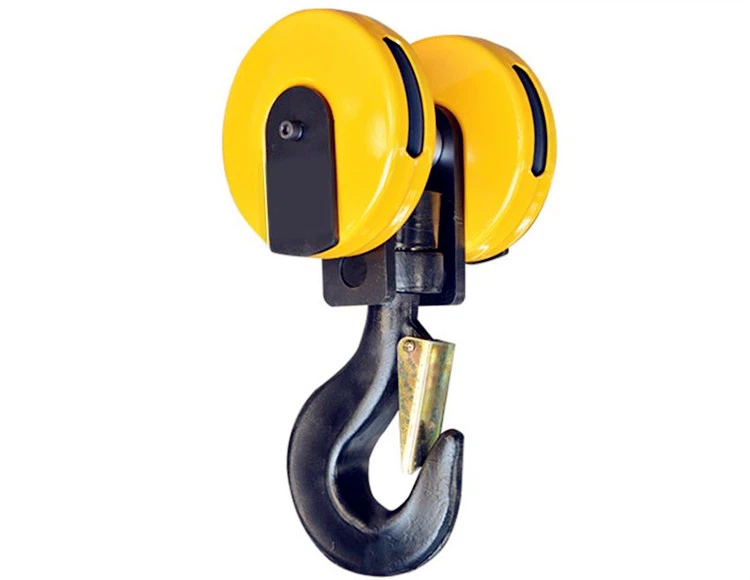

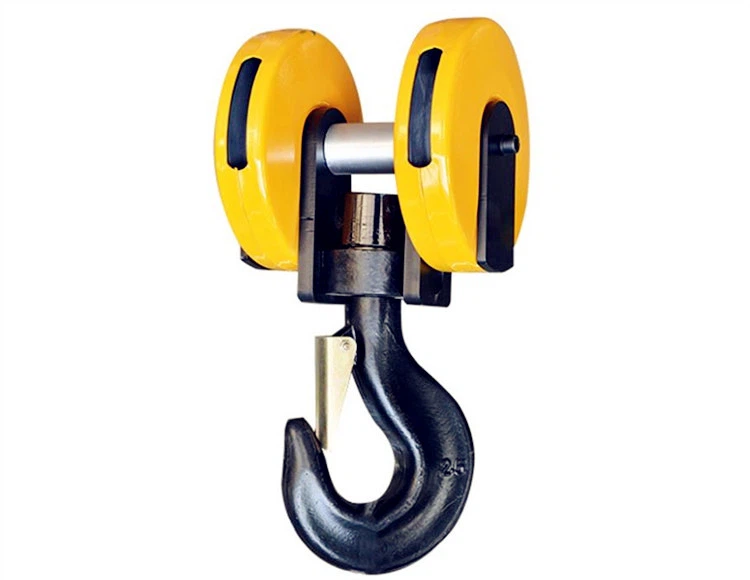

Hejsesystem

Dual-tromme-taljer med 8-12 trådtov

Belastningskapacitet: 40-100 metriske tons

Hastighed: 20-40 m\/min (fuld belastning), 50 m\/min (tom)

Spreder

Teleskopisk design (20 '-45' kapacitet)

Twistlock -mekanismer (ISO -standard)

Valgfri roterende spredere (± 5 graders justering)



4. kraftsystemer
Power Collection

Dirigent Bar System (600V AC, 3- fase)

Fjederbelastede samlersko

Alternativ: Kabelrulle -systemer (250 m+ kapacitet)

Elektriske skabe

Hovedkraftfordelingspanel

Variabel frekvensdrev (VFD'er)

PLC Control Systems (Siemens\/Allen-Bradley)



5. Kontrolsystemer
Operatørhytte

Ergonomisk designet med HVAC

Farve berøringsskærmgrænseflader

Dobbelt joystick -kontroller (ISO -mønster)

Automationskomponenter

Laserpositioneringssystemer (± 5 mm nøjagtighed)

Containergenkendelseskameraer

Anti-kollisionsradar (60 m rækkevidde)



.

6. Sikkerhedssystemer
Belastningsovervågning

4- punktbelastningsvejssystem

Overbelastningsbeskyttelse afskæring

Nødsystemer

Overflødige bremsesystemer

Emergency Power-Off (EPO) knapper

Wind speed monitors (auto-shutdown >15m/s)

7. Hjælpesystemer
Belysning

LED -lyskastere (IP65 -klassificeret)

Strobe advarselslamper

Smøring

Centraliseret automatisk smøring

Oliecirkulationssystemer til gear

​

8. Valgfri komponenter
Automationsopgraderinger

Fjernbetjeningsstationer

Automatisk stablingssoftware

Udstyrets sundhedsovervågningssensorer

Specialiserede vedhæftede filer

Bulkmateriale griber fat

Coil Lifting Beams

Outrigger -stabilisatorer

Dette modulære design giver mulighed for tilpasning baseret på specifikke operationelle krav, hvor moderne A-frame RMG'er i stigende grad inkorporerer IoT-sensorer til forudsigelig vedligeholdelses- og energibilitet. Den robuste konstruktion leverer typisk en levetid på 25+ år med korrekt vedligeholdelse.

SKITSE









De vigtigste fordele ved A-ramme RMG'er

Overlegen stabilitet og belastningskapacitet

A-ramme-design giver enestående strukturel stivhed, der muliggør:

Højere stablingshøjder (typisk 6-8 containere)

Større belastningskapacitet (op til 100+ tons)

Bedre ydeevne under forhold med høj vind sammenlignet med RTG'er

Håndtering af præcision

Jernbaneguidet bevægelse sikrer:

± 10 mm positioneringsnøjagtighed

Minimal container svajer under operationer

Perfekt justering til automatiserede stablingssystemer

Energieffektivitet

Elektrisk-drevet operation tilbyder:

30-40% lavere energiomkostninger vs. diesel RTGS

Regenerative bremsesystemer gendanner 15-20% energi

Nulemissioner ved brugsstedet

Operationel levetid

Designfunktioner, der udvider levetiden:

25+ År levetid med ordentlig vedligeholdelse

Minimal slid på jernbanesystem vs. gummidæk

Korrosionsbestandige belægninger til marine miljøer

Automationsberedskab

Ideel til smarte portapplikationer:

Nem integration med terminal operativsystemer

Kompatibel med Optical Character Recognition (OCR)

Understøtter fjernovervågning og kontrol

Sikkerhedsforbedringer

Indbyggede beskyttelsessystemer:

Automatiske jernbaneklemmer

Dobbelt-redundant bremsning

Stødabsorberende buffere

1. porte & containerterminaler

Indlæsning\/losning og stabling af 20\/40- fodbeholdere.

Fast jernbanelayout sikrer effektiv containerstrøm og værftets organisation.

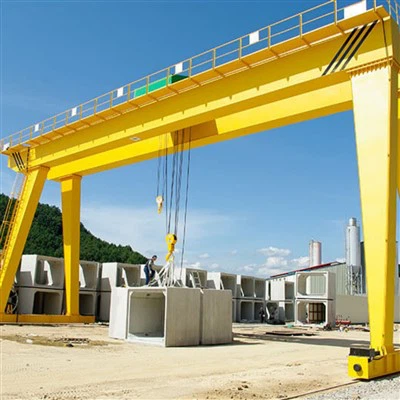

2. Precast Concrete Yards

Håndtering af store betonbjælker, brosegmenter, tunnelforinger og plader.

Ofte brugt i produktion af motorvej, bro og metrosegment.

3. stålmøller & metalfremstilling

Løft stålspoler, plader, billetter, rør og strukturelle rammer.

Perfekt til lange og tunge materialer.

4. skibsværfter og havfremstilling

Flytning af skibsmoduler, propeller, motorer eller skrogkomponenter.

Ideel til tør dock -samling eller modulær skibsbygning.

5. Power & Energy Projects

Transport af turbinedele, transformatorer, vindtårnsektioner osv.

Brugt i nukleare, termiske og vindenergi -steder.

6. Tunge produktionsanlæg

Integration med automatiserede produktionslinjer til overførsel af materialer.

Brugt i maskiner, rumfart og jernbanesamling.

1. design og teknik

Detaljeret ingeniørarbejde: Udvikle detaljerede tekniske tegninger og specifikationer, herunder hovedstråle, hejse, vogn, slutvogne og andre komponenter.

Simulering og modellering: Brug computerstøttet design (CAD) og simuleringsværktøjer til at modellere kranens ydelse og optimere dens design.

2. Valg af materiale

Materielle specifikationer: Vælg materialer af høj kvalitet, der opfylder kravene til styrke, holdbarhed og varmemodstand. Almindelige materialer inkluderer højstyrke stål, legeringer og specialiserede belægninger.

Indkøb: Kildematerialer fra godkendte leverandører, hvilket sikrer, at de opfylder de nødvendige kvalitets- og certificeringsstandarder.

3. komponentfremstilling

Skæring og formning: Skær og form råmaterialer i de krævede komponenter, såsom bjælker, søjler og parenteser. Dette kan involvere processer som plasmaklipning, laserskæring og bearbejdning. Vej og samling: Svejsekomponenter sammen for at danne kranens strukturelle elementer. Dette inkluderer svejsning af hovedstrålen, slutvogne og andre bærende dele.

4. forsamling

Undersamling: Saml individuelle komponenter, såsom hejsesystem, vogn og slutvogne, til underenheder. Dette involverer montering af dele sammen og sikre korrekt justering. Dette inkluderer montering af hejse og vogn på hovedbjælken, fastgørelse af endervogne og installation af kontrolsystemerne.

5. Integration af systemer

Elektriske systemer: Installer elektriske komponenter, inklusive motorer, kontrolpaneler, ledninger og sensorer. Sørg for, at kranens elektriske systemer er korrekt integreret og testet.

Kontrolsystemer: Implementere og konfigurere kontrolsystemer, såsom programmerbare logiske controllere (PLC'er), fjernbetjeninger og sikkerhedsanordninger. Kontroller, at kontrolsystemerne fungerer korrekt og er kalibreret.

6. Test og kvalitetssikring

Pre-operationel test: Foretag pre-operationelle tests for at kontrollere kranens funktionalitet, herunder belastningstest, operationel test af løft- og rejsemekanismerne og kontrolsystemkontroller.

Sikkerhedstest: Kontroller, at sikkerhedsfunktioner, såsom grænsekontakter, alarmer og nødstop, fungerer korrekt og opfylder sikkerhedsstandarder.

Inspektion: Udfør en detaljeret inspektion af kranens struktur og komponenter for at sikre overholdelse af designspecifikationer og kvalitetsstandarder.

7. Endelige justeringer og kalibrering

Finjustering: Foretag de nødvendige justeringer for at optimere kranens ydeevne og sikre jævn drift. Dette kan omfatte kalibreringssensorer, justering af kontroller og finjustering af løftesystemet.

Dokumentation: Forbered og gennemgå dokumentation, herunder driftsvejledninger, vedligeholdelsesguider og sikkerhedsinstruktioner.

8. Levering og installation

Transport: Arranger transport af kranen til installationsstedet, og sikrer, at den håndteres og sendes sikkert for at forhindre skader.

Installation: Overvåge installationen af ​​kranen på kundens facilitet, herunder samling, justering og forbindelse til strømkilder og kontrolsystemer.

Uddannelse: Giv uddannelse til operatører og vedligeholdelsespersonale for at sikre, at de er bekendt med kranens drift og sikkerhedsprocedurer.

9. Idriftning og overlevering

Idriftsættelse: Foretag endelige idriftsættelsestest for at verificere, at kranen fungerer korrekt under virkelighedens forhold og opfylder præstationsspecifikationer.

Overdragelse: Officielt overlever kranen til kunden og leverer al nødvendig dokumentation, herunder certifikater for overholdelse, garantioplysninger og vedligeholdelsesplaner.







Materiel inspektion

Kvalitetsinspektion: Strenge kvalitetsinspektion udføres på de købte råvarer for at sikre, at de opfylder designkravene og de nationale standarder.

Materialeopbevaring: Kvalificerede materialer opbevares i henhold til klassificering for at forhindre korrosion eller skade.

Skæring og formning

Stålskæring: Brug plasmaklipning, laserskæring eller flammeskæring og andre teknologier til at skære stålet i henhold til størrelsen på designtegningen.

Formning af behandling: Form stålpladen gennem bøjning, rullende, svejsning og andre processer for at fremstille hovedstrålen, slutbjælken og andre strukturelle dele.

Svejsning

Komponentsvejsning: De udskårne og dannede ståldele svejses ind i de vigtigste strukturer, såsom hovedstråle, slutstråle og vogn. Svejseprocessen skal kontrolleres strengt for at sikre strukturel styrke og svejsekvalitet.

Svejseinspektion: Brug ikke-destruktiv testteknologi (såsom ultralydstest, radiografisk test) til at inspicere svejsningerne for at sikre, at der ikke er nogen revner eller andre defekter.

Bearbejdning

Præcisionsbearbejdning: Præcisionsbearbejdning udføres på de vigtigste komponenter i kranen, såsom hjulsæt, bærende sæder, remskiver osv. For at sikre deres dimensionelle nøjagtighed og overfladekvalitet.

Forsamling af hele maskinen

Generalforsamling: På grundlag af præamblling udføres den samlede forsamling af kranen, herunder den endelige installation af hovedstrålen, slutbjælke, løftemekanisme, gangmekanisme osv.

Idriftsættelse og test

Under dynamiske forhold testes kranens driftsydelse, herunder testning af løft, gåture, styring og andre funktioner. Den samlede størrelse af den samlede bro kran kontrolleres for at sikre, at alle dimensioner opfylder designkravene.

Sprøjtning og anti-korrosionsbehandling

Overfladebehandling Rust Fjernelse: Rustfjernelse på overfladen af ​​kranen, almindelige metoder inkluderer sandblæsning, pickling osv. Primersprøjtning: Spray-anti-korrosionsprimer på den behandlede overflade for at forhindre metaloxidation og korrosion. Sprøjtning af topcoat -sprøjtning: Spray topcoat i henhold til kundebehov eller industristandarder for at give kranen en beskyttende og dekorativ effekt. Markering: Efter sprøjtning skal du markere kranens identifikationsoplysninger i overensstemmelse med specifikationerne, såsom model, nominel belastning osv.

Fabrik og installation

Emballage og transport

Pakningsbeskyttelse: Pakker beskyttende nøglekomponenterne i kranen for at forhindre skader under transport. Transportarrangement: I henhold til udstyrsstørrelsen og transportbetingelserne skal du vælge en passende transportmetode til at transportere kranen til kundens websted.

Accept og levering

Kundeaccept

Accept på stedet: Kunden gennemfører accept af kranen i henhold til kontraktkravene og tekniske specifikationer for at kontrollere udstyrets ydelse og kvalitet.

Problemrigning: Hvis der findes problemer, er producenten nødt til at rette dem i tide for at sikre, at udstyret fuldt ud opfylder kundens krav. Levering og brugsdriftstræning: Producenten træner normalt kundens operatører for at sikre, at de kan betjene kranen korrekt og sikkert.
