Automatiseret overhead kran

Typer af automatiserede overheadkraner

Single-Girder vs. Double-Girder

Enkeltudvikling:Omkostningseffektiv for lettere belastninger (<20 tons).

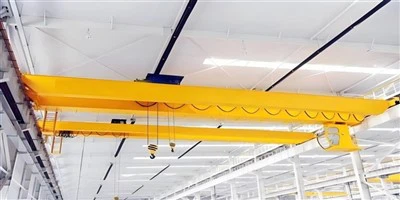

Dobbelt-pej:Højere kapacitet, mere stiv til tunge applikationer.

Gantry kraner (mobile overhead kraner)

Bruges, hvor bane -supportstrukturer ikke er tilgængelige.

Monorail -systemer

Til lineær bevægelse langs en fast sti (f.eks. Monteringslinjer).

Robotkraner (AI-forbedret)

Brug maskinlæring til tilpasning af adaptiv belastning.



Hvordan automatiserede overheadkraner fungerer

Automatiseret bevægelse

Kranen følger forprogrammerede stier ved hjælp afkodere feedback og positioneringssystemer.

Kan integrere medWarehouse Management Systems (WMS)ellerProduktionsudførelsessystemer (MES)til problemfri operationer.

Præcisionskontrol

Servo Motors & VFDS (variabel frekvensdrev)Sørg for glat acceleration\/deceleration.

Laservejledning eller RFID -sporingHjælper med nøjagtig belastningsplacering (± 1 mm præcision i nogle modeller).

Sikkerhed og sensorer

Indlæs cellerforhindre overbelastning.

Anti-Sway Technologystabiliserer belastninger under bevægelse.

Kollisionsundgåelsessystemertil multi-kran miljøer.

Fjernovervågning og IoT

Dataindsamling af realtid om ydeevne, vedligeholdelsesbehov og effektivitet.

Kan kontrolleres viaHMI (Human-Machine Interface), tablets eller skybaseret software.







EnAutomatiseret overhead kranBestår af mekaniske, elektriske og kontrolsystemer, der arbejder sammen for at muliggøre præcis, ubemandet belastningshåndtering. Nedenfor er dennøglekomponenterDet udgør et automatiseret overheadkranesystem:



1. mekaniske komponenter

A. Bridge & Runway Structure

Bridgebjælker (r):

Enkeltudvikling (lettere belastninger) eller dobbeltbillede (tunge).

Understøtter vognen og hejsen.

Bandebane bjælker:

Giver vejen til kranens bevægelse.

Kan væreTopkørsel(monteret på skinner) ellerUnderhung(suspenderet fra loftet).





B. hejsemekanisme

Elektrisk hejse (ståltov eller kæde):

Lifter og sænker belastninger.

Kan omfatteServokontrollerede motorertil præcision.

Vogn:

Bevæger hejsen vandret vandret langs broen.



C. End Trucks & Drive System

Hjul og motorer:

Lad kranen rejse langs landingsbanen.

Bremser og gearkasser:

Sørg for glat stop og kontrolleret bevægelse.

2. Elektriske og kontrolkomponenter

A. Automationskontrolsystem

Programmerbar Logic Controller (PLC):

Kranens "hjerne", der udfører forprogrammerede bevægelser.

Variabel frekvensdrev (VFD'er):

Kontroller motorens hastighed for glat acceleration\/deceleration.

Human-Machine Interface (HMI):

Berøringsskærmspanel til operatørinput og overvågning.

B. Sensorer og feedback -systemer

Kodere (absolut\/trinvis):

Spor kranposition for præcis bevægelse.

Indlæs celler og grænseafbrydere:

Forhindre overbelastning og overrejse.

Anti-Sway System:

Bruger algoritmer til at minimere belastningsving.

Kollisionsundgås sensorer:

Lidar, ultralyd eller infrarøde sensorer til multi-kran-miljøer.

C. Strømforsyning og distribution

Festonsystem \/ kabelruller:

Leverer strøm til at flytte krankomponenter.

Emergency Stop (E-STOP) kredsløb:

Hopper øjeblikkeligt kranoperation i nødsituationer.

3. software og tilslutning

A. Automationssoftware

Forprogrammerede stier:

Tillader kranen at gentage bevægelser (f.eks. Pick-and-place).

Fjernbetjening og overvågning:

Betjent viaWi-Fi, 5G eller Industrial IoT.

B. Integration med eksterne systemer

Warehouse Management System (WMS)

Produktionsudførelsessystem (MES)

AGVS (automatiserede guidede køretøjer) & robotik

.

4. sikkerhedskomponenter

✔ Overbelastningsbeskyttelse- forhindrer løft ud over kapacitet.
✔ Nødstopknapper- Manuel tilsidesættelse af sikkerhed.
✔ Fejlsikre bremser- Automatisk bremsning, hvis strømmen mislykkes.
✔ Advarselsalarmer og lys- Alerter personale under drift.

Resumé af nøgleautomatiserede vs. manuelle kranforskelle

Komponent	Manuel kran	Automatiseret kran
Kontrollere	Joystick\/vedhæng	PLC + -software
Placering	Manuel justering	Kodere + sensorer
Sikkerhed	Operatørafhængig	Automatiske sensorer
Integration	Standalone	WMS\/MES\/AGV -kompatibel



​

SKITSE

Hovedteknisk





Fordele ved automatiserede overheadkraner

1. øget produktivitet og effektivitet

✅ 24\/7 Operation- Ingen træthed, i modsætning til menneskelige operatører.
✅ Hurtigere cyklustider- Optimerede bevægelser reducerer belastningshåndteringstiden.
✅ Gentagelig præcision- Programmerbare stier sikrer ensartet nøjagtighed (± 1 mm i nogle modeller).

2. Forbedret sikkerhed

✔ Reduceret menneskelig fejl- eliminerer risici ved manuel drift.
✔ Undgåelse af kollision- Sensorer forhindrer ulykker med forhindringer eller andre kraner.
✔ Overbelastningsbeskyttelse- Automatisk nedlukning, hvis vægten overstiger kapaciteten.

3. omkostningsbesparelser

💰 Lavere arbejdsomkostninger- Kræver færre operatører.
💰 Reduceret nedetid- Forudsigelig vedligeholdelse (IoT) forhindrer sammenbrud.
💰 Energieffektivitet- Regenerativ bremsning og optimeret motorstyring Gem effekt.

4. fleksibilitet og skalerbarhed

🔧 Let omprogrammering- Tilpas til nye opgaver uden mekaniske ændringer.
🔧 Integration med smarte fabrikker- Arbejder medAGVS, AS\/RS og industri 4. 0Systemer.

5. Forbedret belastningshåndtering

📦 Anti-Sway Technology-Holder belastninger stabile under højhastighedsbevægelse.
📦 Automatiseret positionering-Laser\/RFID-styret placering til samlebånd.



Anvendelser af automatiserede overheadkraner

1. Fremstilling og samlebånd

Automotive:Flytter billegemer, motorer og komponenter.

Stålindustri:Håndtering af spoler, lagner og smeltet metal.

Rumfart:Præcis placering af store flysdele.

2. lager og logistik

Automatiseret opbevaring og hentning (AS\/RS)-Højhastighedspalle\/kassehåndtering.

E-handel opfyldelsescentre- Sortering og transport af varer.

3. tung industrier og konstruktion

Porte & skibsværfter- Containerindlæsning\/losning.

Minedrift og cementplanter- Bevægelse af råvarer som malm og kalksten.

4. Energi & værktøjer

Kraftværker- Håndtering af turbiner, generatorer og tunge maskiner.

Vindmølleenhed- At løfte massive rotorblader.

5. Mad og farmaceutiske stoffer

Cleanroom miljøer-Hygiejnisk, kontamineringsfri materialeoverførsel.

Drikkevareindustri- Flytning af bulkingredienser (f.eks. Tønder, tanke).





1. Design og teknik
Kravsamling:

Belastningskapacitet (f.eks. 10t, 50t, 100t osv.), Span, løfthøjde og operationelt miljø er defineret.

Tilpasningsbehov vurderes, såsom kontroltilstande (pendel, trådløs, kabine) og specielle funktioner (f.eks. Anti-kollision, overbelastningsbeskyttelse).

Foreløbig design:

Strukturingeniører og krandesignere skaber kranens oprindelige design, herunder hovedstråle, slutvogn, løftesystem, vognsystem, rejsemekanisme og andre komponenter.

Beregning og simulering:

Belastningsberegninger udføres for at sikre, at kranen kan håndtere den specificerede kapacitet.

Endelig elementanalyse (FEA) kan bruges til at simulere spændinger og afbøjninger i strukturen for at sikre sikkerhed og stabilitet.

Detaljeret design:

Efter godkendelse er der lavet detaljerede tegninger for hver del, herunder hovedbjælken, sluttransport, hejsesystem, motorer, kontrolsystemer og sikkerhedsfunktioner.

2. Materiel indkøb
Valg af råmateriale:

Materialer af høj kvalitet som stål, legeret stål, smedet stål og elektriske komponenter hentes i henhold til specifikationer.

Materialer inspiceres for kvalitetscertificering og overholdelse af industristandarder (f.eks. ISO, CE).

Komponent sourcing:

Standardkomponenter såsom motorer, hejsere, kontrolpaneler, begrænsningsafbrydere og sikkerhedsanordninger stammer fra pålidelige leverandører.

3. Fremstilling af komponenter
Hovedbjælke:

Skæring og svejsning af stålplader til dannelse af broens bjælke.

Girder er samlet af svejse- eller boltsektioner, hvilket sikrer, at den opfylder den krævede styrke og præcision.

Slut vognmontering:

Slutvognen er fremstillet og samlet for at holde kranen på landingsbaneskinnerne.

Hjulsamlinger er installeret for at sikre glatte rejser langs skinnerne.

Hejs og vognsystem:

Hejseenheden (elektrisk eller manuel) samles, inklusive tromle, ståletov, kroge og motor.

Vognsystemet er bygget til at transportere hejsen hen over broen, inklusive vognhjul og drivmekanismer.

Kran rejsemekanisme:

Kranhjulene er monteret på endervogne, hvilket sikrer glat vandret bevægelse.

Drevsystemet er installeret for at kontrollere rejsehastigheden.

4. forsamling af kran
Hovedstråleinstallation:

Den samlede hovedbjælke løftes og placeres på endervogne.

Bjælken er på linje for at sikre strukturel integritet.

Trolley og hejsinstallation:

Vognsystemet er monteret på hovedbjælken, og hejse er monteret på vognen.

Belastningskæden eller trådtovet er installeret og testet for glat drift.

Opsætning af rejsemekanisme:

Kranhjulene er monteret, og drevmekanismen er forbundet til kontrolsystemet til vandret bevægelse.

5. Installation af elektrisk og kontrolsystem
Lednings- og kontrolpanel:

Kontrolpanelet er installeret og kablet til at styre alle kranbevægelser (hejse, vogn, kranrejse).

Begrænsningskontakter, nødstopknapper og sikkerhedsalarmer er integreret i kontrolsystemet.

Motor- og gearinstallation:

Motorer til hejsning, rejser og vognen er installeret og tilsluttet deres respektive gear -systemer.

Test af kontrolsystemer:

Kontrolsystemer kontrolleres for at sikre korrekt integration af vedhængskontrol, trådløs fjernbetjening eller kabinekontrolmuligheder.

6. Test og kvalitetskontrol
Indlæsningstest:

Kranen gennemgår statisk belastningstest (for at kontrollere stabilitet) og dynamisk belastningstest (for at kontrollere operationel ydeevne under faktiske arbejdsvilkår).

Overbelastningsbeskyttelse og grænseafbrydere testes for at sikre, at de fungerer korrekt.

Testning af sikkerhedssystem:

Lyden og lette alarmer, grænseafbrydere, nødstopknapper og sikkerhedsenheder testes alle for funktionalitet.

Bevægelsestest:

Alle bevægelser, der er ramt, vognbevægelse, bro rejser og svajer kontrol-er testet for glat drift og præcision.

Elektrisk test:

Alle elektriske komponenter testes for korrekt ledninger, jording og kommunikation mellem systemer.

Dokumentation og certificering:

Kranen inspiceres i henhold til internationale sikkerhedsstandarder og gennemgår certificering af relevante myndigheder (f.eks. CE, ISO).

Testcertifikater for motorer, kraner og belastningstest er forberedt.

7. Endelig inspektion og maleri
Visuel inspektion:

En grundig inspektion udføres for at sikre, at kranen opfylder designspecifikationer og sikkerhedskrav.

Maleri:

Kranen er malet med anti-korrosionsbelægninger af høj kvalitet for at beskytte den mod miljøforhold.

Markering og mærkning:

Sikkerhedsmærker, advarsler og kapacitetsmarkeringer anvendes på kranen for korrekt identifikation.

8. Levering og installation
Forsendelse:

Kranen adskilles omhyggeligt i transportable dele (hvis nødvendigt) og sendes til kundens placering.

Installation:

Kranen er installeret på stedet, og alle forbindelser (effekt, mekanisk, kontrol) foretages.

Endelig idriftsættelse:

Kranen bestilles ved at køre den gennem en række operationelle tests for at sikre, at den fungerer korrekt.

Operatøruddannelse udføres om nødvendigt til sikker og effektiv brug.

9. Support efter installation
Kundeuddannelse:

Operatøruddannelse i, hvordan man bruger kranen sikkert og effektivt.

Vedligeholdelsesplan:

Tilvejebringelse af en vedligeholdelsesplan for kranens fortsatte drift, herunder regelmæssige inspektioner, smøring og test.

Eftersalgsstøtte:

Tilbyder reservedele, fejlfinding og reparationstjenester.

Workshop View:

Virksomheden har installeret en intelligent udstyrsstyringsplatform og har installeret 310 sæt (sæt) af håndtering og svejsningsrobotter. Efter afslutningen af ​​planen vil der være mere end 500 sæt (sæt), og udstyrsnetværksgraden når 95%. 32 svejsningslinjer er blevet brugt, 50 er planlagt installeret, og automatiseringshastigheden for hele produktlinien er nået 85%.
