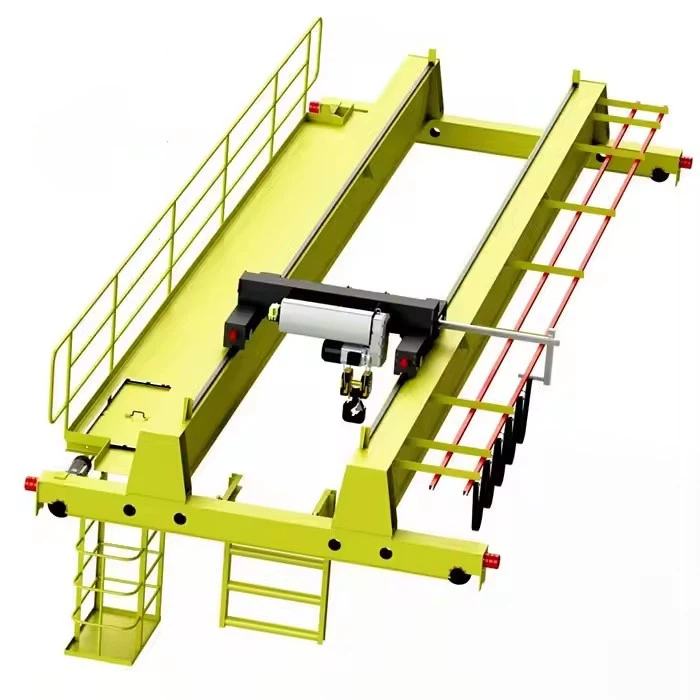

Europæisk overhead kran

Typer af europæiske overheadkraner

(A) Enkelt bjælke overheadkraner

Kapacitet:Op til 20 ton

Span:Op til 25 m

Ansøgninger:Workshops, lagre, let industriel brug

Fordele:Omkostningseffektiv, let at installere, velegnet til moderat løft

(B) Dobbelt bjælke overheadkraner

Kapacitet:5t til 500t+

Span:Op til 40 m

Ansøgninger:Stålplanter, kraftværker, skibsværfter, tung industri

Fordele:Højere løfthøjde, bedre stabilitet, længere levetid

(C) Eksplosionssikre kraner (ATEX-certificeret)

Brugt ifarlige miljøer(Kemiske planter, olieraffinaderier, minedrift).

FunktionerSpark-resistente motorer, lukkede elektriske systemer og antistatiske komponenter.

(D) Processekraner (specialiserede applikationer)

Ægte kraner(for smeltet metal i støberier).

Magnetisk og grab kraner(til håndtering af skrot).

Cleanroom Cranes(for halvleder\/pharma industrier).



Sammenligning: Europæiske vs. kinesiske kraner

Funktion	Europæisk kran	Kinesisk kran
Standarder	Da\/fem\/din	GB (kinesiske standarder)
Sikkerhed	Redundante systemer, ATEX -overholdelse	Grundlæggende sikkerhedsfunktioner
Præcision	Høj (VFD, Servo Controls)	Moderat
Pris	Højere startomkostninger	Mere overkommelig
Levetid	25-30+ år	15-20 år



1. brostruktur (vigtigste bjælker og endevogne)

(A) Dobbelt bjælkekonstruktion (mest almindeligt i Europa)

Boksstype bjælker(Svejset stål, EN 10025 standard) for tunge belastninger (op til 500t+).

Truss -bjælker(lettere, i lange spenn).

Fem 1.. 001- kompatibelDesign til træthedsmodstand.

(B) Slutvogne (slutvogne)

Hjul:Smedt stål, varmebehandlet (DIN 15018).

Drive Motors:HøjeffektivIE3\/IE4 Motorer(Siemens, ABB).

Buffere:Hydrauliske eller polyurethan -støddæmpere.



2. hejsemekanisme

(A) Elektrisk ståltovhejst (almindeligt i EU -kraner)

Hejsemotor: Regenerativ bremsning(energieffektiv).

Tromle & reb: Galvaniseret ståltråd (DIN 3055).

Bremsesystem:Fejlsikre bremser med dobbelt-disk (EN 13155).

Hook Block:Smedet stål,SWL markeret (sikker arbejdsbelastning).

(B) Kædehejlighed (for lavere kapacitet)

Da 13157- kompatibel(Manuel\/elektrisk kæde -tals).

Brugt iWorkshops & lette applikationer.

3. Trolley System (Cross Travel)

Trolley Frame:Forstærket stål medLav afbøjning.

Kørenhed: VFD-kontrolleretFor glat acceleration.

Hjulslejer: SKF\/FAG -lejeri lang levetid.

4. Runway & Rail System

Bandebane bjælker:Stål (S355JR klasse) elleraluminium (til lette behov).

Kranskinner: Da 13674-1 standard(A55, A65, A100 -profiler).

Jernbaneklemmer:Forhindrer kranbevægelse under vedligeholdelse.

5. Elektrisk og kontrolsystem

(A) Strømforsyning

400V\/50Hz (3- fase)(Standard i EU).

Festoon SystemellerKabelrulleTil strømforsyning.

(B) Kontrolpanel

PLC-baseret(Siemens, Schneider).

Overbelastningsbegrænser (en 14492-2 kompatibel).

(C) Operatørgrænseflader

Pendelkontrol (ip 65- bedømt).

Radio Remote (HBC\/Telecrane Brand).

Kabinekontrol (med joystick & berøringsskærm).

6. Sikkerhedskomponenter (en-kompatibel)

Komponent	Fungere	Standard
Begrænsningskontakter	Forhindrer over-rejse	Da 60204-32
Anti-kollision	Til multi-kran-systemer	EN 13001
Nødstop	Skærer øjeblikkeligt strømmen	EN 13850
Belastningscelle	Vægtovervågning i realtid	EN 13155
Stormbremser	Låse kran i høj vind	DIN 15018

.

7. Valgfrie opgraderinger (europæiske standarder)

Variabel frekvensdrev (VFD'er)- ABB\/Siemens (glat hastighedskontrol).

Automation (IoT -sensorer)- Forudsigelig vedligeholdelse, fjernovervågning.

Eksplosionssikre (ATEX)- For farlige zoner.

Magnetiske\/grab -vedhæftede filer- Til skrot, spoler, bulkmaterialer.



Sammenligning: Europæiske vs. asiatiske komponenter

Komponent	Europæisk standard	Asiatisk alternativ
Stålbjælker	S355JR (EN 10025)	Q235B (kinesisk GB)
Hejs motor	Siemens\/ABB (IE4)	Generisk (IE2)
Bremser	Dual-Disc (EN 13155)	Enkelt-disk
Kontrolsystem	PLC-baserede (Siemens)	Relæ-baseret

​

SKITSE

Hovedteknisk



De vigtigste fordele ved europæiske overheadkraner

Overlegen sikkerhedsoverholdelse

Streng overholdelse afEN 13001, FEM 1.001 og DIN 15018standarder.

FunktionerDobbeltbremsesystemer, overbelastningsbeskyttelse og nødstop(EN 13155).

Høj præcision og glat drift

VFD-kontrollerede motorer(Siemens, ABB) til jerk-fri bevægelse.

PLC-baseret automatiseringAktiverer programmerbare løftestier.

Energieffektivitet

Dvs. 4- klassemotorer+ Regenerativ bremse reducere strømforbruget med 15-30%.

LetAluminiumsbanebjælkerTilgængelig for reduceret strukturel belastning.

Ekstrem holdbarhed

S355JR stålbjælkermodstå 500, 000+ belastningscyklusser (FEM 1,001 gruppe 4M).

SKF\/FAG -lejerogGalvaniserede trådtov(DIN 3055) til korrosionsbestandighed.

Smarte funktioner

IoT-aktiveretforudsigelig vedligeholdelse(vibrations-\/temperatursensorer).

Anti-Sway Technologytil millimeter-præcisions positionering.

Tilpasningsmuligheder

Atex-certificeretModeller til eksplosive atmosfærer.

-25 grad til +60 gradoperationel rækkevidde (arktiske\/tropiske varianter).





Industri	Brug sag	Særlige funktioner
Automotive	Motor\/kropsenhed	<5mm positioning accuracy
Stålfabrikker	SHELE HANDLING (op til 500T)	Varmebestandig hylster + dobbeltbremser
Vindenergi	Installation af turbineblad	40m + span + stormlåse
Pharma	Håndtering af renrumskomponent	Rustfrit stål + HEPA -filtre
Porte	Containergantries	A100 Rail + 10, 000+ Duty Cycles





1. Design og teknik
Kravsamling:

Belastningskapacitet (f.eks. 10t, 50t, 100t osv.), Span, løfthøjde og operationelt miljø er defineret.

Tilpasningsbehov vurderes, såsom kontroltilstande (pendel, trådløs, kabine) og specielle funktioner (f.eks. Anti-kollision, overbelastningsbeskyttelse).

Foreløbig design:

Strukturingeniører og krandesignere skaber kranens oprindelige design, herunder hovedstråle, slutvogn, løftesystem, vognsystem, rejsemekanisme og andre komponenter.

Beregning og simulering:

Belastningsberegninger udføres for at sikre, at kranen kan håndtere den specificerede kapacitet.

Endelig elementanalyse (FEA) kan bruges til at simulere spændinger og afbøjninger i strukturen for at sikre sikkerhed og stabilitet.

Detaljeret design:

Efter godkendelse er der lavet detaljerede tegninger for hver del, herunder hovedbjælken, sluttransport, hejsesystem, motorer, kontrolsystemer og sikkerhedsfunktioner.

2. Materiel indkøb
Valg af råmateriale:

Materialer af høj kvalitet som stål, legeret stål, smedet stål og elektriske komponenter hentes i henhold til specifikationer.

Materialer inspiceres for kvalitetscertificering og overholdelse af industristandarder (f.eks. ISO, CE).

Komponent sourcing:

Standardkomponenter såsom motorer, hejsere, kontrolpaneler, begrænsningsafbrydere og sikkerhedsanordninger stammer fra pålidelige leverandører.

3. Fremstilling af komponenter
Hovedbjælke:

Skæring og svejsning af stålplader til dannelse af broens bjælke.

Girder er samlet af svejse- eller boltsektioner, hvilket sikrer, at den opfylder den krævede styrke og præcision.

Slut vognmontering:

Slutvognen er fremstillet og samlet for at holde kranen på landingsbaneskinnerne.

Hjulsamlinger er installeret for at sikre glatte rejser langs skinnerne.

Hejs og vognsystem:

Hejseenheden (elektrisk eller manuel) samles, inklusive tromle, ståletov, kroge og motor.

Vognsystemet er bygget til at transportere hejsen hen over broen, inklusive vognhjul og drivmekanismer.

Kran rejsemekanisme:

Kranhjulene er monteret på endervogne, hvilket sikrer glat vandret bevægelse.

Drevsystemet er installeret for at kontrollere rejsehastigheden.

4. forsamling af kran
Hovedstråleinstallation:

Den samlede hovedbjælke løftes og placeres på endervogne.

Bjælken er på linje for at sikre strukturel integritet.

Trolley og hejsinstallation:

Vognsystemet er monteret på hovedbjælken, og hejse er monteret på vognen.

Belastningskæden eller trådtovet er installeret og testet for glat drift.

Opsætning af rejsemekanisme:

Kranhjulene er monteret, og drevmekanismen er forbundet til kontrolsystemet til vandret bevægelse.

5. Installation af elektrisk og kontrolsystem
Lednings- og kontrolpanel:

Kontrolpanelet er installeret og kablet til at styre alle kranbevægelser (hejse, vogn, kranrejse).

Begrænsningskontakter, nødstopknapper og sikkerhedsalarmer er integreret i kontrolsystemet.

Motor- og gearinstallation:

Motorer til hejsning, rejser og vognen er installeret og tilsluttet deres respektive gear -systemer.

Test af kontrolsystemer:

Kontrolsystemer kontrolleres for at sikre korrekt integration af vedhængskontrol, trådløs fjernbetjening eller kabinekontrolmuligheder.

6. Test og kvalitetskontrol
Indlæsningstest:

Kranen gennemgår statisk belastningstest (for at kontrollere stabilitet) og dynamisk belastningstest (for at kontrollere operationel ydeevne under faktiske arbejdsvilkår).

Overbelastningsbeskyttelse og grænseafbrydere testes for at sikre, at de fungerer korrekt.

Testning af sikkerhedssystem:

Lyden og lette alarmer, grænseafbrydere, nødstopknapper og sikkerhedsenheder testes alle for funktionalitet.

Bevægelsestest:

Alle bevægelser, der er ramt, vognbevægelse, bro rejser og svajer kontrol-er testet for glat drift og præcision.

Elektrisk test:

Alle elektriske komponenter testes for korrekt ledninger, jording og kommunikation mellem systemer.

Dokumentation og certificering:

Kranen inspiceres i henhold til internationale sikkerhedsstandarder og gennemgår certificering af relevante myndigheder (f.eks. CE, ISO).

Testcertifikater for motorer, kraner og belastningstest er forberedt.

7. Endelig inspektion og maleri
Visuel inspektion:

En grundig inspektion udføres for at sikre, at kranen opfylder designspecifikationer og sikkerhedskrav.

Maleri:

Kranen er malet med anti-korrosionsbelægninger af høj kvalitet for at beskytte den mod miljøforhold.

Markering og mærkning:

Sikkerhedsmærker, advarsler og kapacitetsmarkeringer anvendes på kranen for korrekt identifikation.

8. Levering og installation
Forsendelse:

Kranen adskilles omhyggeligt i transportable dele (hvis nødvendigt) og sendes til kundens placering.

Installation:

Kranen er installeret på stedet, og alle forbindelser (effekt, mekanisk, kontrol) foretages.

Endelig idriftsættelse:

Kranen bestilles ved at køre den gennem en række operationelle tests for at sikre, at den fungerer korrekt.

Operatøruddannelse udføres om nødvendigt til sikker og effektiv brug.

9. Support efter installation
Kundeuddannelse:

Operatøruddannelse i, hvordan man bruger kranen sikkert og effektivt.

Vedligeholdelsesplan:

Tilvejebringelse af en vedligeholdelsesplan for kranens fortsatte drift, herunder regelmæssige inspektioner, smøring og test.

Eftersalgsstøtte:

Tilbyder reservedele, fejlfinding og reparationstjenester.
